MicroLED制造中的光学检测挑战：从巨量转移到像素级补偿的全链路分析

#

摘要

#

MicroLED被业界视为"终极显示技术"——它继承了LED的高效率、高亮度和长寿命，同时实现了自发光像素的独立控制。然而，从实验室样品到大规模量产之间，横亘着一系列严峻的制造与检测挑战。MicroLED芯片尺寸缩小至50微米以下，单块显示面板集成数百万乃至数千万个独立芯片，巨量转移(Mass Transfer)工艺的良率要求达到99.99%甚至更高——这些技术指标对光学检测系统提出了前所未有的要求。

本白皮书从MicroLED技术的基本原理出发，系统分析巨量转移工艺带来的良率挑战，深入探讨成像色度计(Imaging Colorimeter)在MicroLED检测中的独特优势与技术瓶颈，并对AI辅助缺陷分类、在线实时补偿等前沿方向进行展望。

一、MicroLED技术概述

#

1.1 与LCD和OLED的本质差异

#

理解MicroLED的检测挑战，首先需要理解其与前代显示技术的本质区别。

LCD(液晶显示)：液晶本身不发光，依赖背光源（通常为LED背光）提供光照，液晶层通过控制光的偏振方向来调节各像素的透过率。LCD的检测重点在于背光均匀性、液晶取向一致性和偏光片质量。由于背光是共用的，单个像素的"失效"主要表现为灰度或颜色偏差，而非完全不发光。

OLED(有机发光二极管)：每个像素由有机发光材料构成的自发光单元。OLED的像素通过蒸镀或印刷工艺在基板上直接形成，不存在"转移"的概念。OLED的检测挑战主要在于有机材料退化导致的亮度衰减(Burn-in)和蒸镀均匀性导致的Mura。

MicroLED：每个像素由独立的无机GaN或InGaN微型LED芯片构成。这些芯片在外延片(Epitaxial Wafer)上生长，然后通过巨量转移工艺从外延片上剥离并放置到目标基板(Backplane)上。这一"先生长、再转移"的制造范式引入了LCD和OLED都不存在的全新挑战：

• 芯片间的固有差异：即使在同一片外延片上，不同位置的MicroLED芯片在波长(Dominant Wavelength)、亮度(Luminous Intensity)和正向电压(Forward Voltage)上也存在分布差异。这些差异在OLED中可以通过连续薄膜的均匀控制来抑制，但在MicroLED中，每个芯片都是独立的个体
• 转移引入的缺陷：巨量转移过程可能导致芯片缺失(Missing Die)、位置偏移(Misalignment)、翻转(Flip)或损坏(Damage)
• 电气互联的挑战：MicroLED芯片需要与基板上的驱动电路实现电气连接，连接质量直接影响芯片的实际发光性能

1.2 MicroLED的关键性能优势

#

MicroLED之所以被称为"终极显示技术"，是因为其在多项关键指标上具有理论优势：

1.3 MicroLED的应用前景与市场进展

#

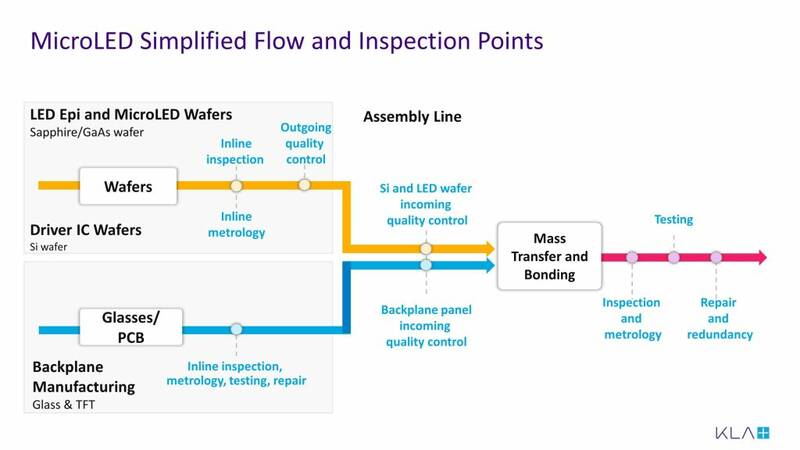

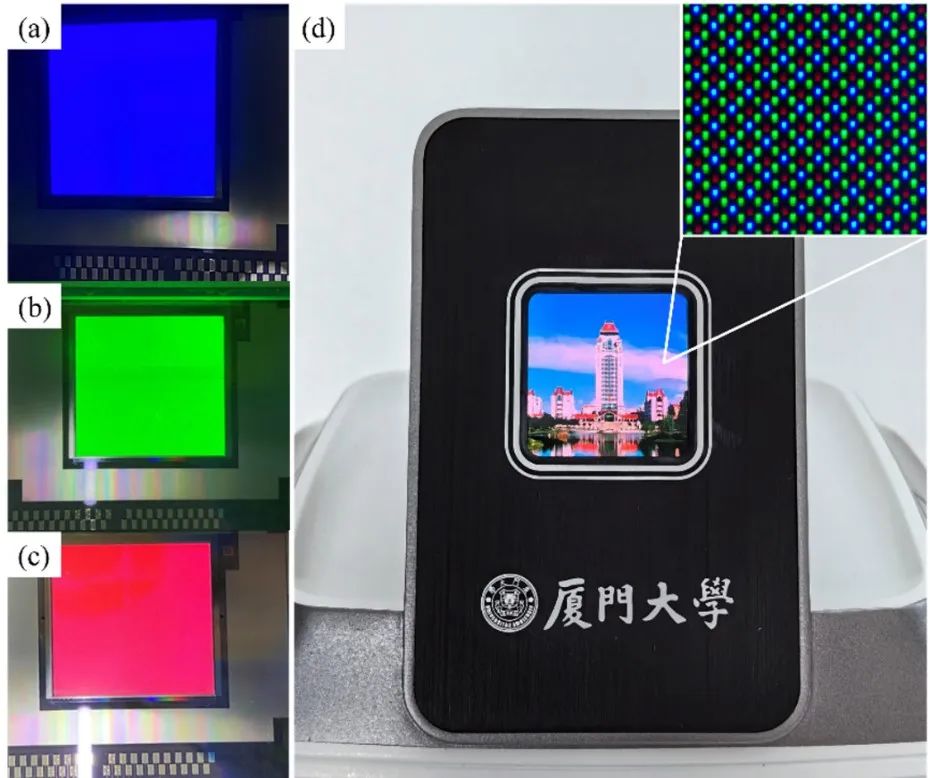

MicroLED技术的商业化正在从概念验证走向初期量产。截至2025年，全球已有近30条MicroLED晶圆制造线和中试线处于建设或投产状态，超过15家设备制造商提供了20种以上的巨量转移设备。首批低量商用产品已进入市场，包括用于可穿戴设备的MicroLED显示屏和用于特种车辆的外部显示屏。

主要应用方向包括：

• 大尺寸商显与高端电视：三星曾推出89英寸和110英寸MicroLED电视，目标是超高亮度和超长寿命的高端市场
• 可穿戴设备：智能手表是MicroLED最早的消费级应用场景之一，其小尺寸降低了巨量转移的难度
• AR/VR微显示：MicroLED的高亮度和快速响应使其成为增强现实设备的理想光源
• 车载显示：无机材料的耐温性和长寿命使MicroLED在车载环境中具有天然优势

二、巨量转移工艺及其良率挑战

#

2.1 巨量转移技术路线

#

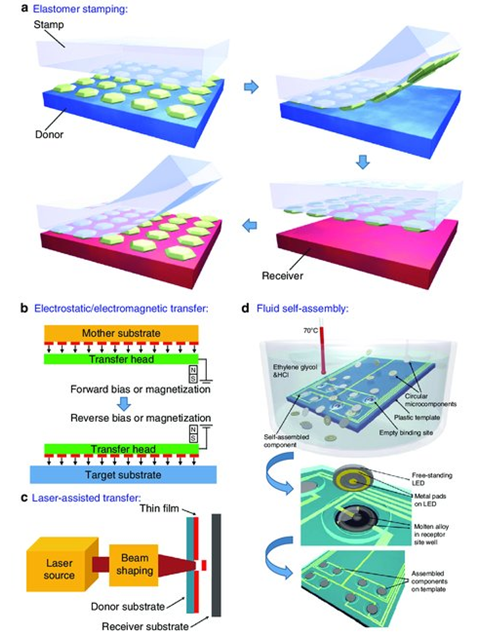

巨量转移(Mass Transfer)是MicroLED制造中最核心、最具挑战性的工艺步骤。其目标是将数百万个微米级LED芯片从生长基板精确地转移到目标基板上。主要技术路线包括：

拾取-放置(Pick-and-Place)：使用精密机械臂或弹性印章(Elastomeric Stamp)从源基板上"拾取"芯片，然后"放置"到目标基板的指定位置。这是最直观的方法，但单次转移的芯片数量和速度受限于印章的面积和机械精度。

激光转移(Laser Transfer)：使用激光脉冲选择性地将芯片从透明生长基板上剥离并弹射到目标基板上。激光转移具有高选择性和潜在的高速度，但需要精确控制激光能量以避免损伤芯片。

流体自组装(Fluidic Self-Assembly)：将MicroLED芯片分散在液体中，通过芯片与基板上预设的凹槽之间的形状匹配和表面能差异，使芯片自发地落入正确位置。这种方法理论上可以实现超高并行度，但对芯片尺寸一致性和基板图案精度要求极高。

静电/电磁转移：利用静电力或电磁力批量拾取和放置芯片。双极静电转移头结合电磁吸附技术已展示出超过99.999%的转移良率。

2.2 良率的数学约束

#

MicroLED显示器对巨量转移良率的要求是极其严格的，这源于一个简单的数学事实：

一块4K(3840x2160)分辨率的MicroLED显示面板，如果采用RGB子像素结构，共需要3840 x 2160 x 3 ≈ 2,488万个MicroLED芯片。

如果转移良率为99.9%（即千分之一的缺陷率），则一块面板上将出现约24,880个缺陷芯片。假设这些缺陷均匀分布，则平均每平方厘米内就有数个坏点——这在消费级显示产品中是完全不可接受的。

要将每块面板的坏点数控制在个位数水平，转移良率需要达到99.9999%（即百万分之一的缺陷率，通常称为"6N"良率）。这一目标对整个制造链——从外延生长、芯片制备到巨量转移——都提出了极端苛刻的要求。

2.3 良率提升的"检测-修复"闭环

#

面对如此严格的良率要求，业界采用的核心策略是"检测-修复"闭环(Test-Repair Loop)：

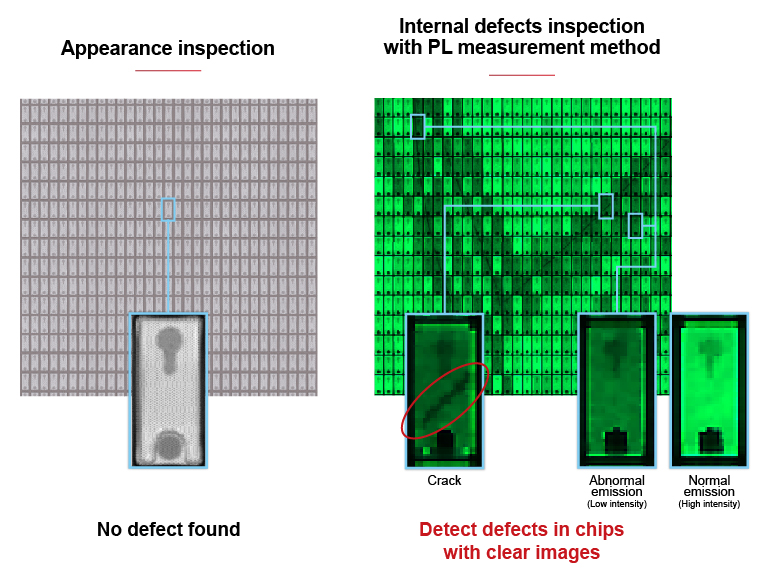

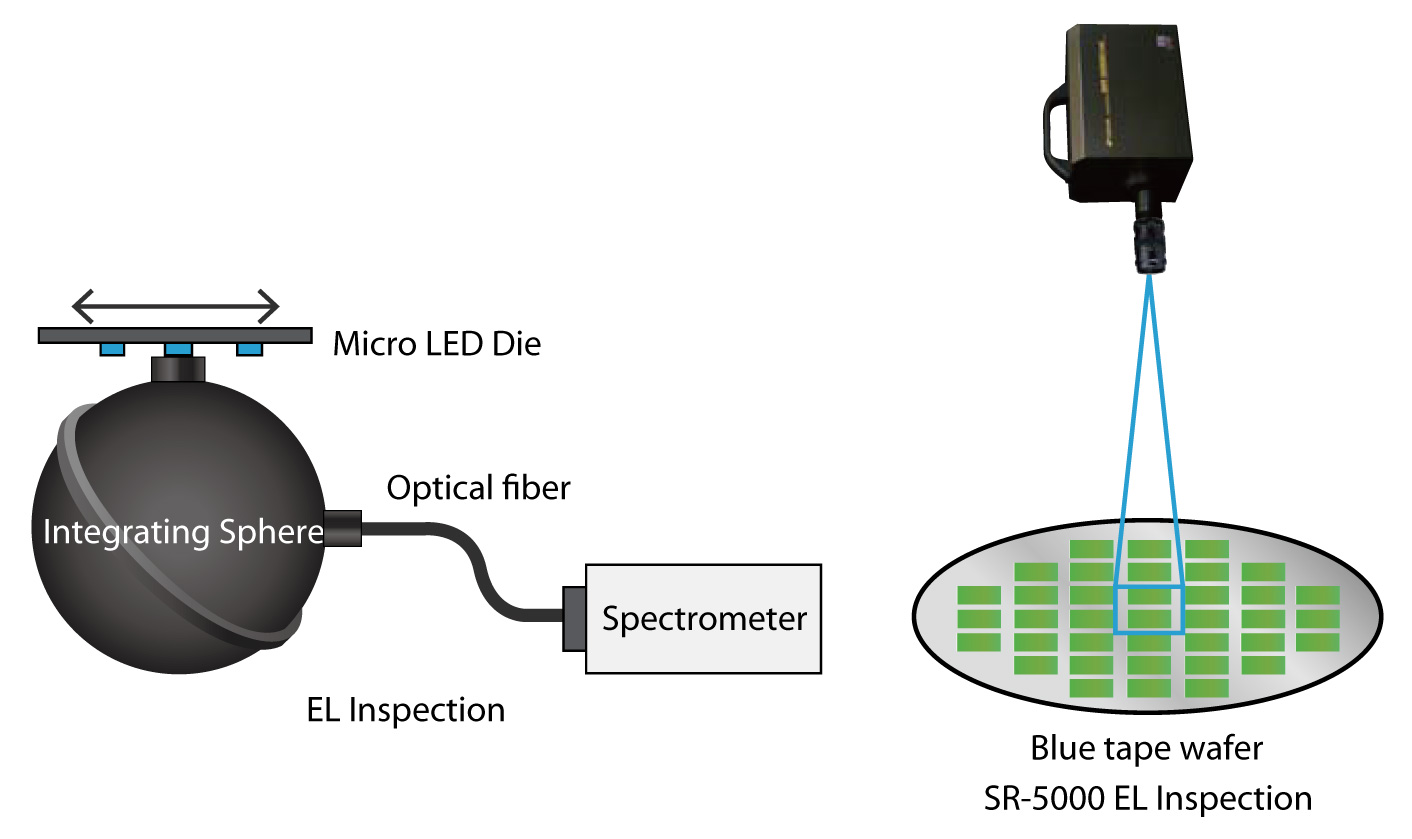

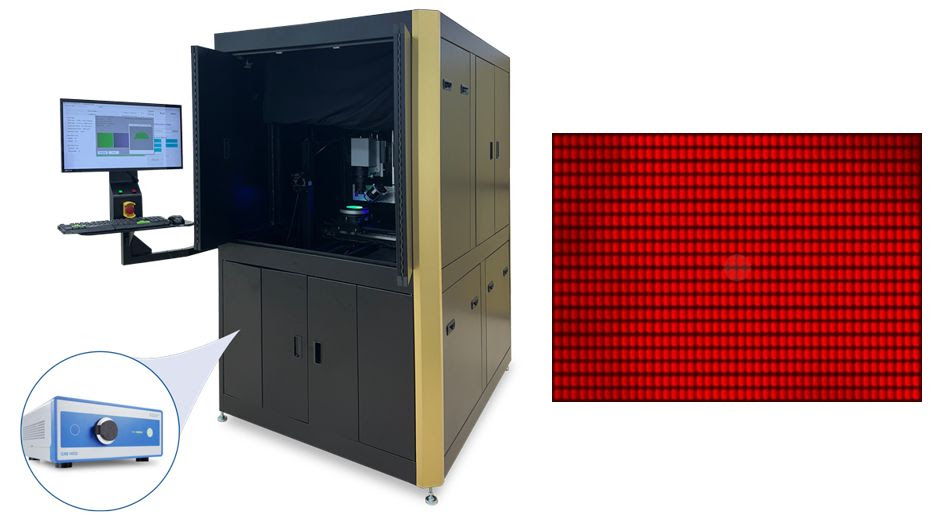

1. 转移前检测：在外延片上对每个MicroLED芯片进行电致发光(EL, Electroluminescence)或光致发光(PL, Photoluminescence)检测，筛选出不良芯片，建立芯片级的品质映射图(Quality Map)
2. 选择性转移：根据品质映射图，只转移合格芯片（或避开已知不良芯片的位置）
3. 转移后检测：对目标基板上的所有芯片进行全面的光学检测，识别缺失、位移、损伤或性能不达标的芯片
4. 缺陷修复：对检测出的缺陷位置进行修复——通常是移除不良芯片并重新放置合格芯片
5. 修复后验证：再次检测修复区域，确认修复成功

在这个闭环中，光学检测的速度和准确性直接决定了整个制造流程的效率和成本。检测环节如果成为瓶颈，将拖慢整条产线的节拍。

三、转移后的光学检测需求

#

3.1 坏点检测(Dead Pixel Detection)

#

坏点——即完全不发光或发光异常的芯片——是MicroLED制造中最基本的缺陷类型。坏点可能源于：

• 芯片在转移过程中缺失或损坏
• 芯片与基板之间的电气连接失败
• 芯片本身的结构缺陷

坏点检测要求光学系统能够在全面板范围内，逐个识别每一个不发光或发光异常的芯片位置。考虑到单块面板上可能有数千万个芯片，这对检测系统的空间分辨率和处理速度都提出了极高要求。

3.2 亮度均匀性(Luminance Uniformity)

#

即使所有芯片都能正常发光，芯片间的亮度差异也会导致显示画面出现可见的"颗粒感"或"云状斑"。亮度均匀性检测需要测量每个芯片的绝对亮度值，并计算全面板的亮度分布统计特征（如标准差、最大-最小比等）。

MicroLED的亮度不均匀主要来源于：

• 外延生长过程中的晶圆级亮度分布差异
• 不同晶圆批次间的亮度差异（当多个晶圆的芯片混合使用时）
• 巨量转移后的电气连接质量差异

3.3 颜色一致性(Color Consistency)

#

颜色一致性是MicroLED检测中最具挑战性的指标之一。MicroLED显示器的颜色由RGB三基色芯片的波长和亮度比例共同决定。芯片间的波长差异（通常为数纳米量级）会直接反映为色坐标的偏差。

色坐标偏差的可接受范围取决于应用场景。消费级显示器通常要求白场(White Point)的色度均匀性在CIE 1976 u’v’色空间中的偏差不超过0.02（对应约2-3个MacAdam椭圆）。要达到这一标准，需要精确测量每个子像素的色坐标，并通过驱动电流调整进行补偿。

四、传统检测方法的局限性

#

4.1 点式光谱辐射计的速度瓶颈

#

传统的光谱辐射计(Spectroradiometer)可以提供极高精度的光谱和色度测量，但它每次只能测量一个空间点。对于包含数千万个芯片的MicroLED面板，逐点测量的时间成本是不可接受的。即使使用最快的单点测量仪器（每个点0.1秒），测量一块4K面板的全部子像素也需要约28天。

4.2 推扫式高光谱系统的效率不足

#

推扫式(Push-broom)高光谱成像系统可以在一次扫描中获取一行像素的完整光谱信息。虽然相比单点测量大幅提高了效率，但完成全面板扫描仍然需要较长时间，且设备的体积、功耗和成本都较高。此外，推扫式系统要求被测物体在扫描过程中保持相对运动，增加了机械系统的复杂度。

4.3 标准工业相机的功能缺失

#

高分辨率工业相机(如面阵CMOS相机)具有高速、高分辨率的优势，可以快速捕获整块面板的图像。然而，标准工业相机只能提供灰度或RGB图像——它测量的是传感器响应而非物理光度量。没有经过精确的光度和色度校准，工业相机无法提供以cd/m2为单位的亮度值和以CIE色坐标表示的色度值。这意味着它可以用于定性的坏点检测（判断"亮"或"灭"），但无法满足定量的亮度均匀性评估和颜色一致性分析的需求。

五、成像色度计在MicroLED检测中的独特优势

#

5.1 空间并行测量的效率优势

#

成像色度计的核心优势在于其将高分辨率面阵成像与精确的光度色度测量相结合。一台29MP的成像色度计可以在单次曝光中同时测量约2900万个空间点的亮度和色坐标——这意味着它可以在一次拍摄中覆盖一块面板上的大量MicroLED芯片。

以一块4K MicroLED面板（约2488万个子像素）为例，理论上一台29MP的成像色度计可以在单次拍摄中覆盖所有子像素，每个子像素对应约1个传感器像素。如果需要更高的测量精度（如每个子像素对应3-5个传感器像素），则需要61MP甚至更高像素的传感器，或分区拍摄后拼接。

5.2 计量溯源的精度保障

#

成像色度计通过CIE标准匹配的三刺激值滤光片，将传感器的光电响应转换为与人眼视觉感知一致的光度色度量。其测量结果（亮度、色坐标）具有明确的物理单位和可溯源的计量精度，这是标准工业相机所不具备的。

对于MicroLED Demura应用，计量精度至关重要——补偿算法需要基于每个子像素的准确亮度和色坐标值来计算驱动电流的调整量。如果输入数据不准确，补偿后的显示效果可能反而变差。

5.3 高动态范围的适应能力

#

MicroLED面板在检测时可能同时存在极高亮度（正常工作的芯片）和极低亮度（暗态或微弱发光的缺陷芯片）的区域。成像色度计通过多次曝光合成的HDR技术，可以在单次测量序列中覆盖120-140 dB的动态范围，同时捕获高亮和低亮的信息。这对于在同一画面中同时检测坏点（不发光）和识别亮度偏弱的芯片（可能需要Demura补偿）是不可或缺的。

六、像素级Demura在MicroLED中的特殊挑战

#

6.1 芯片间距极小带来的光学串扰

#

MicroLED芯片的间距(Pitch)可以小至数十微米甚至更小。在如此微小的间距下，相邻芯片发出的光会在成像系统中产生显著的光学串扰(Optical Crosstalk)——即一个芯片的光线会"溢出"到相邻芯片对应的传感器像素中。

光学串扰的存在使得对单个芯片亮度的精确提取变得困难。如果不进行串扰校正，从图像中直接读取的像素值将包含来自相邻芯片的贡献，导致亮度测量偏高，且相邻芯片的亮度差异被人为平滑。

应对策略：

• 使用更高分辨率的传感器，增加每个芯片对应的传感器像素数，以便更好地分离芯片本体和芯片间隙的信号
• 采用点扩散函数(PSF, Point Spread Function)反卷积算法，从数学上消除光学串扰的影响
• 优化镜头选择，使用MTF(调制传递函数)在目标空间频率处仍然较高的高品质镜头

6.2 混色校正的复杂性

#

在RGB MicroLED显示器中，R、G、B三种颜色的子像素紧密排列。当使用成像色度计进行测量时，滤光片的光谱透过率并非理想的矩形窗函数——即X滤光片除了响应红色光，也会对蓝色光有一定的响应（因为CIE x(λ)函数在蓝色波段有第二个峰值）。

这意味着在测量红色子像素时，来自相邻蓝色子像素的光线可能通过光学串扰和滤光片的非理想光谱响应，共同影响红色子像素的色度测量结果。这种"混色"效应在MicroLED的微小间距下尤为显著。

应对策略：

• 逐色测量(Sequential Color Measurement)：让面板依次点亮R、G、B单色画面，分别拍摄三次，避免异色子像素间的干扰。代价是测量时间增加到3倍
• 光谱修正算法(Spectral Correction)：通过矩阵运算对滤光片的非理想响应进行数学补偿，提高窄带光源下的色度测量精度

6.3 分辨率与视场的矛盾

#

MicroLED面板的尺寸可以从手表大小（约1英寸）到大型商显（超过100英寸）。对于大尺寸面板，要在一次拍摄中覆盖整块面板，同时保证每个MicroLED芯片在图像中占据足够的传感器像素数，需要极高的传感器分辨率。

以一块110英寸4K MicroLED电视为例，其物理尺寸约为2440mm x 1373mm。如果要求每个子像素至少对应3个传感器像素（水平方向），则水平方向需要3840 x 3 x 3 = 34,560个传感器像素。目前最高分辨率的商用成像色度计（151MP，约14000 x 10800像素）仍然无法在一次拍摄中满足这一要求。

应对策略：

• 分区拍摄拼接：将面板划分为多个区域，分别拍摄后通过软件拼接。这是目前最通用的解决方案，但增加了测量时间和对机械定位精度的要求
• 分数像素测量方法(Fractional Pixel Method)：利用图像处理算法，在传感器像素数少于显示像素数的情况下，仍然提取出单个显示像素的亮度和色度信息。这需要精确的像素对齐(Pixel Registration)和高质量的插值算法

七、高通量检测：在数秒内完成数百万芯片的测量

#

7.1 速度需求分析

#

产线环境对检测速度的要求非常严格。假设一条MicroLED产线的节拍时间(Tact Time)为30秒/面板，那么从拍摄、数据传输、图像处理到结果输出的全部流程必须在这30秒内完成。

以一台29MP成像色度计为例，单帧RAW数据量约为58MB（16位灰度）。如果需要HDR测量（假设拍摄5帧不同曝光），则数据量增至约290MB。加上三个颜色通道（X、Y、Z），总数据量约870MB。这些数据需要在数秒内完成传输、处理和分析。

7.2 系统级速度优化

#

高通量MicroLED检测系统需要在以下各环节进行优化：

传感器读出速度：采用高速CMOS传感器和高带宽数据接口（如CoaXPress-12或10GigE），最大化帧率。

并行处理架构：利用GPU(图形处理器)并行计算能力加速图像处理流程，包括HDR合成、平场校正、色度计算和缺陷识别。

算法效率优化：针对MicroLED检测的特定需求，开发优化的图像处理流水线，减少不必要的计算步骤。

多相机并行：对于大尺寸面板，可以部署多台成像色度计同时对不同区域进行测量，通过并行化将总测量时间降至单台设备的几分之一。

八、光谱特性差异与颜色校正策略

#

8.1 MicroLED的窄带发射特性

#

MicroLED芯片的发射光谱是窄带的（半高全宽FWHM通常为15-30 nm），且不同芯片之间的峰值波长存在数纳米的差异。这一特性对成像色度计的颜色测量提出了特殊挑战。

传统的三刺激值滤光片是为宽光谱光源（如白炽灯、白光LED）优化设计的。在宽光谱条件下，滤光片光谱透过率的小偏差会被"平均"掉，对最终色度结果的影响较小。但在窄带光谱条件下，滤光片光谱透过率的任何偏差都会被放大——因为被测光的能量集中在很窄的波段内，恰好落在滤光片透过率曲线变化最陡峭的区域。

8.2 光谱修正方法

#

为了提高窄带光源下的色度测量精度，可以采用以下策略：

方法一：基于光谱模型的修正。 如果已知MicroLED芯片的典型发射光谱形状（如高斯分布），可以通过预先建立的修正矩阵，将三刺激值滤光片的实际响应修正到接近CIE标准函数的理论响应。这种方法需要对每种颜色（R、G、B）的典型光谱进行预标定。

方法二：多通道增强测量。 在标准的X、Y、Z三个滤光片通道之外，增加额外的窄带或带通滤光片通道，以获取更丰富的光谱信息。这些额外通道的数据可以用于更精确地估计被测光的色度值。

方法三：快照式高光谱成像。 采用新兴的快照式高光谱成像技术，在一次拍摄中同时获取每个像素的完整光谱信息。这从根本上消除了滤光片匹配精度的问题，但目前这类系统在空间分辨率和成本方面仍有局限。

8.3 分Bin策略与颜色管理

#

在MicroLED制造中，通常会对外延片上的芯片进行波长和亮度分选(Binning)，将性能相近的芯片归入同一Bin。在组装面板时，同一Bin的芯片被用于同一区域，以减小区域内的颜色差异。

然而，Bin的分选精度直接影响最终显示效果。如果Bin的波长范围过宽（如±5 nm），则同一Bin内的芯片在色坐标上仍可能存在可见差异。更精细的Binning可以改善均匀性，但也会降低可用芯片的利用率，增加成本。

成像色度计在此环节的作用是：在Binning之前，通过晶圆级的全面光学检测，精确测量每个芯片的波长和亮度，为分选决策提供数据支撑。

九、技术展望

#

9.1 AI辅助缺陷分类

#

传统的基于阈值和规则的缺陷分类方法在MicroLED检测中面临局限：缺陷类型多样（坏点、弱点、位移、翻转、颜色偏差等），且部分缺陷的特征与正常芯片的差异非常微妙。

深度学习技术为此提供了解决方案。通过训练卷积神经网络(CNN)或更先进的架构（如YOLO、U-Net），可以实现：

• 多类别缺陷自动分类：从"好/坏"的二元判定升级为多类别的缺陷识别和分类，为修复决策提供更精确的信息
• 微弱缺陷检测：CNN能够学习到人眼难以察觉但对显示质量有影响的微弱模式，提高缺陷检出率
• 自适应阈值：基于机器学习的方法可以根据不同区域、不同批次的特征自动调整检测阈值，减少误判

根据IEEE发表的智能Mura系统综述研究，结合深度学习和人类视觉感知模型的混合方法（如将HPMI指标与GAN架构结合），在OLED和MicroLED的Mura检测中已展现出优于传统方法的性能。

9.2 在线实时补偿

#

传统的Demura流程是离线的：先拍摄、处理数据、计算补偿系数，再将补偿数据写入面板的驱动IC。整个流程可能需要数十秒甚至数分钟。

未来的发展方向是实现在线实时补偿——在面板从检测工位移出的短短数秒内，完成从测量到补偿数据生成的全流程：

• 边拍摄边处理：采用流水线式的处理架构，传感器数据一边读出一边送入GPU进行处理，不等全部数据采集完毕就开始计算
• 硬件加速的Demura算法：将核心的补偿计算算法固化在FPGA或专用ASIC中，实现硬件级的处理速度
• 增量补偿：对于修复后的局部区域，只对修复区域进行增量测量和补偿，避免全面板重新测量

9.3 多模态检测融合

#

未来的MicroLED检测系统可能不再局限于单一的成像色度计，而是融合多种检测模态：

• 成像色度计 + 光谱仪：成像色度计提供全面板的空间分布信息，光谱仪提供抽样点的精确光谱信息，两者互补
• EL检测 + PL检测：电致发光检测在芯片键合后进行，光致发光检测可以在键合前的晶圆阶段进行，两者结合实现全流程覆盖
• 光学检测 + 电学检测：将光学的"看"与电学的"测"相结合，获取芯片的完整性能画像

9.4 从检测到预测

#

随着检测数据的积累，制造商将有能力建立从工艺参数到最终显示品质之间的预测模型。通过分析外延生长条件、巨量转移参数和光学检测结果之间的相关性，可以：

• 提前预测某一批次芯片的良率水平
• 优化芯片-面板的匹配策略（将波长互补的芯片组合在一起）
• 实现预测性维护——在设备参数偏离正常范围之前就发出预警

结语

#

MicroLED技术正站在从实验室走向工厂的关键转折点。光学检测不仅是质量控制的工具，更是良率提升的核心引擎——没有高效精确的检测，就没有经济可行的量产。成像色度计作为能够兼顾空间分辨率和光度色度精度的测量手段，在MicroLED检测链中占据着不可替代的位置。

然而，挑战依然严峻：芯片间距的持续缩小对光学分辨率提出更高要求，数千万芯片的全检需求对测量速度构成压力，窄带光谱特性对色度测量精度形成考验。应对这些挑战需要光学系统、图像处理算法和AI技术的协同进步。

MicroLED制造中的光学检测，不仅是一个技术问题，更是一个系统工程问题。它需要设备制造商、面板制造商和算法开发者的紧密合作，才能最终实现MicroLED显示技术的大规模商业化。

本文为成像色度计技术知识库系列文章。

免责声明： 本白皮书中引用的技术参数和行业数据基于公开发表的文献和行业报告，仅供技术参考。
