全生命周期管理：成像色度计校准与维护的最佳实践#
引言：精度不是永恒的#
一台成像色度计(Imaging Colorimeter)出厂时的精度指标，代表的是其在理想条件下、经过严格校准后的性能水平。然而，精度并非静态不变的属性——随着使用时间的推移、环境条件的变化和光学元件的自然老化，仪器的测量性能会逐渐偏离其初始状态。这种偏离如果不被及时发现和纠正，将导致产线上的质量判定失准，进而引发过杀(Overkill)或漏检(Escape)。
全生命周期管理的核心理念是：将校准和维护视为仪器精度的持续投资，而非可选的附加成本。 本文将覆盖从日常维护、漂移判定、校准验证到运输存储的完整实践指南，帮助用户最大化仪器的使用寿命和测量可信度。
一、校准体系：工厂校准与现场校准#
1.1 工厂校准(Factory Calibration)#
工厂校准是仪器制造商在受控实验室环境中执行的全面校准流程，通常在仪器出厂前和定期返厂维护时进行。
工厂校准的内容通常包括：
- 光谱响应校准：使用标准光谱辐射计(Spectroradiometer)作为参考，对成像色度计的滤光片光谱响应进行标定和修正
- 亮度线性度校准：在全量程范围内验证并修正亮度测量的线性关系
- 空间均匀性校准（平场校正）：使用积分球均匀光源消除传感器像素间的响应差异和镜头渐晕效应
- 暗场校准：在完全无光条件下采集传感器的暗电流特征，作为后续测量的基线扣除依据
- 色度校准：使用多种已知光谱的标准光源验证色坐标测量的准确性
建议的工厂校准周期：12-24个月。具体周期取决于仪器的使用强度、环境条件和用户的质量管理体系要求。高强度产线使用（如每天连续运行16小时以上）建议12个月；实验室间歇使用可延长至24个月。
1.2 现场校准(Field Calibration)#
现场校准是用户在自己的使用环境中执行的简化校准流程，目的是在两次工厂校准之间维持仪器的测量精度。
现场校准的典型内容：
- 暗场更新：在当前环境温度下重新采集暗场图像，更新暗电流扣除基线。建议频率：每日开机后执行一次，或当环境温度变化超过2°C时重新执行
- 灰度/亮度单点校验：使用已标定的参考光源（如标准灯箱）测量一个已知亮度值，验证仪器读数是否在允许偏差范围内
- 色度单点校验：使用已知色坐标的参考光源验证色度测量的准确性
现场校准的局限性：现场校准无法替代工厂校准。现场环境的温度波动、参考光源的精度等级、操作人员的技能水平等因素都限制了现场校准的精度天花板。现场校准的本质是"验证和微调"，而非"重建"。
1.3 校准周期的确定方法#
校准周期并非固定不变，应根据实际的漂移监控数据动态调整：
初始周期设定：按照制造商建议或行业惯例设定初始校准周期（通常12个月）。
周期调整依据：如果连续多次校准验证结果显示仪器漂移远小于允许偏差，可以适当延长校准周期；反之，如果发现漂移接近或超过允许偏差，应缩短校准周期。
关键事件触发：以下事件应触发非计划性校准：
- 仪器经历碰撞、跌落或异常振动
- 仪器经历超出规定范围的温度或湿度条件
- 更换了关键光学部件（镜头、滤光片等）
- 软件/固件进行了重大版本升级
二、日常维护清单#
2.1 镜头清洁#
镜头前表面是成像色度计最暴露的光学元件，也是最容易受到污染的部分。灰尘、指纹和油雾会改变镜头的透过率特性，导致亮度测量偏低和空间均匀性下降。
清洁频率：每周检查一次，发现污染时立即清洁。产线环境（尤其是洁净室外的环境）建议每日检查。
清洁步骤：
- 使用气吹(Air Blower)吹除镜头表面的浮尘颗粒——不要直接擦拭，以避免颗粒划伤镀膜
- 使用专用镜头纸或微纤维布，蘸取少量无水乙醇或专用镜头清洁液，从中心向边缘以螺旋方式轻柔擦拭
- 检查清洁效果，必要时重复步骤2
注意事项：
- 不要使用压缩空气罐——喷射过程中可能释放制冷剂残留，在镜头表面形成难以清除的薄膜
- 不要使用家用清洁剂、酒精棉球或纸巾——这些材料可能留下纤维或化学残留
- 清洁时应关闭仪器电源，避免静电吸附新的灰尘
2.2 传感器状态检查#
传感器本身通常密封在仪器内部，用户无需直接接触。但需要通过以下间接方式监控传感器的健康状态：
暗场图像检查：每月在完全遮光条件下（盖上镜头盖，关闭所有环境光源）拍摄一张暗场图像，检查是否出现以下异常：
- 热像素(Hot Pixel)：在暗场中持续显示为高亮点的像素，数量的增加是传感器老化的指标
- 暗电流分布异常：暗场图像中出现明显的区域性亮度差异，可能指示制冷系统故障
- 条纹或图案：暗场中出现规则的条纹或图案，可能指示电子学干扰或读出电路问题
暗电流水平趋势：记录每次暗场校准时的平均暗电流值和标准差，建立趋势图。暗电流值的持续上升趋势（排除温度因素后）可能指示传感器退化。
2.3 滤光片检查#
成像色度计的三刺激值滤光片是决定色度测量精度的核心元件。滤光片可能因以下原因发生性能退化：
- 老化变色：部分有机材料滤光片在长期紫外线或高温暴露下可能发生光谱透过率变化
- 镀膜剥离：多层镀膜的干涉型滤光片，在温湿度循环条件下可能出现镀膜层间分离
- 污染：凝结水或有机蒸气可能在滤光片表面形成薄膜
检查方法：定期（每6个月）使用已知光谱特性的标准光源进行色度校验。如果色度偏差超出仪器的标称精度范围，且无法通过现场校准修正，则可能需要更换滤光片或返厂维护。
2.4 制冷系统检查#
对于配备热电制冷(TEC)系统的仪器：
制冷稳定性验证：记录仪器从开机到传感器温度稳定所需的时间和稳定后的温度值。如果稳定时间显著延长或稳定温度升高，可能指示TEC性能退化或散热系统阻塞。
散热系统清洁：如果仪器采用风扇散热，定期清除风扇和散热片上的灰尘积累。散热效率下降将直接影响制冷性能和传感器暗电流水平。
三、如何判断仪器是否发生漂移#
3.1 漂移(Drift)的定义#
测量漂移是指仪器的测量输出在长时间内缓慢偏离其校准值的现象。漂移是渐进的、单方向的（或缓慢振荡的），区别于随机噪声的快速波动。漂移的存在意味着即使被测物没有变化，仪器的读数也会随时间改变。
3.2 漂移监控方法#
方法一：标准参考物定期测量
这是最直接、最可靠的漂移监控方法。操作流程：
- 选择一个稳定的参考物——可以是稳定的标准光源（如经过老化处理的LED标准灯箱），也可以是稳定的反射标准板（如硫酸钡涂层标准白板，需配合稳定光源）
- 在仪器首次校准完成后，使用固定的测量条件（曝光时间、光圈、工作距离等）测量参考物，记录亮度和色坐标作为基准值
- 此后以固定周期（建议每周或每月）在相同条件下重复测量，记录结果
- 将历次测量结果绘制成趋势图，观察是否存在系统性偏移
方法二：产线数据统计分析
如果仪器用于产线检测，可以利用生产数据进行间接的漂移监控：
- 监控批次间的平均亮度和色坐标统计值。如果产线工艺稳定，但测量统计值出现持续的趋势性变化，可能指示仪器漂移
- 使用统计过程控制(SPC)图表，设置控制限，当测量值超出控制限时触发校准验证
3.3 漂移的判定标准#
漂移判定应基于明确的量化标准，而非主观感觉。建议设定以下两级阈值：
预警阈值：达到仪器标称精度的50%。例如，仪器标称亮度精度为±3%，则当参考物测量偏差达到±1.5%时触发预警，提醒增加监控频率。
行动阈值：达到仪器标称精度的80%。例如，亮度偏差达到±2.4%时触发行动，要求执行现场校准或送厂校准。
四、漂移的常见原因#
4.1 滤光片老化#
三刺激值滤光片是成像色度计中最容易发生老化的光学元件。有机染料型滤光片在紫外线暴露和高温环境下，染料分子会发生光化学分解，导致光谱透过率曲线逐渐改变。这种变化会直接反映为色坐标测量的漂移。
多层镀膜型滤光片的稳定性通常优于有机染料型，但在极端温湿度条件下也可能发生镀膜层间应力变化或水汽渗透，导致光谱性能偏移。
4.2 传感器退化#
CMOS和CCD传感器在长期使用过程中会经历以下退化过程：
- 热像素增长：晶格缺陷在热激活下逐渐增多，表现为暗场中亮点数量的增加
- 量子效率下降：光敏区域的材料老化导致光电转换效率缓慢降低
- 暗电流增长：传感器整体的暗电流水平随使用时间缓慢上升
这些退化过程通常非常缓慢（以年为单位），在仪器的设计寿命内一般不会成为主要问题，但在高强度使用场景下需要关注。
4.3 光学镜片污染#
镜头表面的渐进性污染是最常见的漂移原因之一。产线环境中的微粒、油雾和有机蒸气会逐渐在镜头前表面沉积，降低光通量。这种下降是渐进的，因此不容易在日常使用中被察觉，但在周期性校准验证中会表现为亮度测量值的系统性偏低。
4.4 机械位移#
仪器内部的光学元件（滤光片轮、快门机构等）在长期振动或温度循环下可能发生微小的位置偏移。产线环境中的振动尤其需要注意，安装位置的机械隔振措施对维持长期精度至关重要。
4.5 电子学漂移#
模拟-数字转换器(ADC)的参考电压源、前置放大器的增益等电子学参数也可能随温度和时间发生漂移。高质量仪器通常采用温度补偿电路来抑制这类漂移，但长期老化仍不可避免。
五、校准验证方法#
5.1 使用标准灯箱进行快速验证#
标准灯箱(Standard Light Box)是最常用的现场校准验证工具。一个合格的标准灯箱应具备以下特性：
- 亮度均匀性：出光面的亮度不均匀度应≤±2%（在有效测量区域内）
- 亮度稳定性：开机稳定后，短时间内（30分钟）的亮度漂移应≤0.5%
- 可溯源的标定值：灯箱的亮度和色坐标应由具备资质的校准实验室进行标定，并提供校准证书和不确定度声明
- 定期复校：灯箱自身的校准证书也有有效期（通常12个月），必须定期送检
验证流程：
- 灯箱开机预热至稳定状态（通常需要15-30分钟）
- 将成像色度计对准灯箱出光面，使用与日常测量相同的镜头和工作距离
- 在灯箱出光面的中心区域进行测量，记录亮度值和色坐标
- 将测量结果与灯箱的标定值进行比较，计算偏差
- 偏差在仪器标称精度范围内视为通过；超出范围则需要进一步处理
5.2 使用标准反射板进行验证#
对于非自发光物体的测量应用（如反射率测量），可以使用经过标定的标准反射板（如经过标定的灰阶卡或白板）进行验证。标准反射板的优势在于稳定性高、不受电源波动影响、便于携带。
5.3 交叉比对验证#
在拥有多台同型号成像色度计的环境中，可以通过交叉比对来发现个体漂移：
- 使用同一标准光源，在相同条件下分别用各台仪器测量
- 比较各台仪器的测量结果，如果某台仪器的读数与其他仪器有系统性偏差，则该仪器可能发生了漂移
六、仪器运输和存储注意事项#
6.1 运输防护#
成像色度计的精密光学系统对冲击和振动高度敏感。运输过程中的不当防护可能导致内部光学元件位移、镜头损坏或传感器损伤。
运输要求：
- 使用原装运输箱：仪器制造商提供的运输箱通常经过跌落测试设计，内部有定制的缓冲材料。如果原装箱已损坏或丢失，应使用同等防护等级的替代方案
- 拆卸镜头：长途运输前应将镜头从机身上拆下，分别包装。镜头安装状态下运输增加了镜头卡口和机身接口的受力风险
- 安装保护盖：机身卡口和镜头两端都应安装防尘保护盖
- 防潮措施：在运输箱内放置干燥剂，尤其在跨气候区运输时
- 温度控制：避免在极端温度条件下运输。如果不可避免，应在到达目的地后等待仪器缓慢恢复到环境温度再开机使用，以防止镜头和滤光片表面产生凝结水
6.2 存储条件#
长期存储时应注意以下条件：
- 温度：15-30°C，避免温度剧烈波动
- 湿度：30%-60%RH，过高湿度可能导致光学元件发霉或镀膜劣化，过低湿度可能导致橡胶密封件干裂
- 防尘：存储环境应保持清洁，仪器应放置在密封的收纳箱或柜中
- 避光：避免阳光直射或强紫外线照射，以防止滤光片加速老化
- 定期通电：长期存储的仪器建议每3-6个月通电运行一次，让制冷系统和机械部件（如滤光片轮）活动，防止长期静置导致的机械卡滞
6.3 到场后的验收#
仪器经过运输到达使用现场后，在正式投入使用前应执行以下验收步骤：
- 外观检查：检查运输箱外观是否有明显损坏痕迹，检查仪器机身和镜头是否有碰撞痕迹
- 开机自检：按照制造商的操作手册完成开机自检流程
- 暗场验证：拍摄暗场图像，与运输前的暗场记录进行对比
- 功能性验证：使用标准光源进行快速的亮度和色度验证，确认测量结果与运输前的记录一致（偏差在仪器标称重复性范围内）
- 记录归档：将验收结果记入仪器的履历档案
七、软件版本管理和数据兼容性#
7.1 软件版本管理#
成像色度计的测量软件(如TrueTest、LabSoft等)是仪器系统的重要组成部分。软件版本的更新可能涉及测量算法的修改、校准参数的格式变更或数据处理流程的优化。
版本管理建议：
- 记录当前版本：在仪器履历档案中记录正在使用的软件版本号
- 更新前评估：在执行软件更新前，查阅更新说明(Release Notes)，确认更新内容是否涉及测量算法或校准参数的变更。如果涉及，需要在更新后重新进行校准验证
- 回滚准备：保留上一版本的安装介质或备份，以便在新版本出现问题时能够回退
- 产线一致性：如果多台仪器部署在同一产线上，所有仪器应使用相同版本的测量软件，以确保数据的一致性和可比性
7.2 数据兼容性#
测量数据的长期可用性是质量管理体系的基本要求。需要关注以下兼容性问题：
数据格式兼容性：软件版本更新可能改变数据文件的存储格式。在更新前应确认新版本是否能读取旧版本生成的数据文件，以及旧版本是否能读取新版本的数据。
校准参数兼容性：不同版本的软件可能使用不同格式的校准参数文件。更新后需要确认现有的校准参数是否仍然有效，或是否需要重新校准。
数据导出标准化：建议将关键测量数据以通用格式（如CSV、TIFF等）定期导出存档，不依赖于特定软件版本的私有格式，以确保长期可读性。
八、维护记录与履历管理#

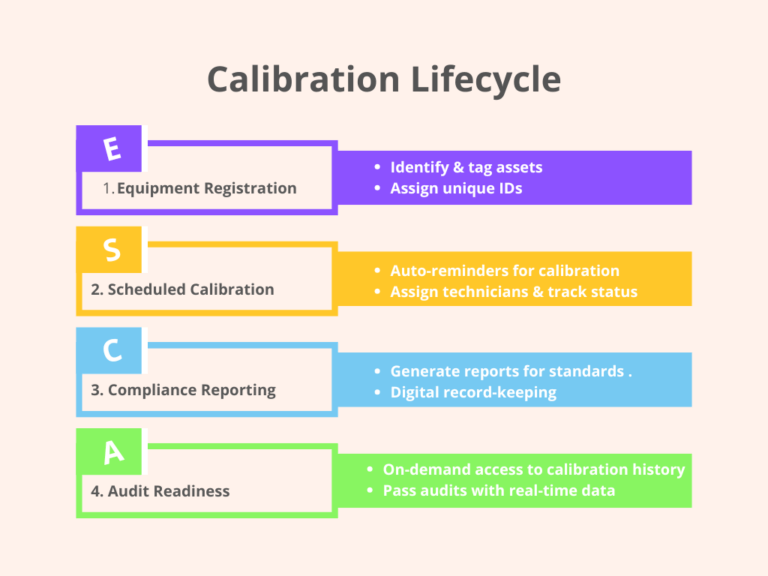

每台成像色度计都应建立完整的维护履历档案，记录以下信息：
- 仪器序列号、型号和购入日期
- 所有工厂校准记录（含校准证书和不确定度声明）
- 现场校准验证记录（含日期、操作者、参考标准、测量结果和偏差）
- 漂移监控趋势数据
- 维修和更换部件记录
- 软件版本变更记录
- 运输和搬迁记录
- 异常事件记录（碰撞、温度超限等）
这些记录不仅是追溯测量数据可信度的依据，也是优化校准周期、预测维护需求和评估仪器残余寿命的数据基础。在ISO 17025等质量管理体系中，完整的仪器履历记录是实验室认可的必要条件之一。
结语#
成像色度计的精度是一个需要持续维护的动态状态，而非一劳永逸的静态属性。建立系统化的校准与维护流程，不是增加运营负担，而是保护测量数据可信度的基本保障。一台维护良好的仪器可以在其设计寿命内持续提供可靠的测量结果；而一台被忽视的仪器，其输出数据的可信度将随时间快速衰减——而使用者往往是最后一个意识到这一点的人。
常见问题#
Q1: 成像色度计多久需要校准一次？#
建议的工厂校准周期为12-24个月，具体取决于使用强度和环境条件。高强度产线使用（每天连续运行16小时以上）建议12个月，实验室间歇使用可延长至24个月。校准周期应根据漂移监控数据动态调整：若连续多次验证显示漂移远小于允许偏差可延长周期，反之应缩短。此外，仪器遭受碰撞、异常温湿度或更换光学部件等事件应触发非计划校准。
Q2: 如何判断仪器是否发生了测量漂移？#
最可靠的方法是定期使用稳定的标准参考物（如标准灯箱）在固定条件下测量，将结果绘制成趋势图观察系统性偏移。建议设置两级阈值：预警阈值为仪器标称精度的50%（如亮度精度±3%时，偏差达±1.5%触发预警），行动阈值为标称精度的80%（偏差达±2.4%时需执行校准）。也可通过产线数据的SPC统计分析间接监控漂移。
Q3: 仪器运输时需要注意什么？#
应使用原装运输箱并拆卸镜头分别包装，安装防尘保护盖，在箱内放置干燥剂防潮。避免极端温度运输，到达目的地后需等待仪器缓慢恢复至环境温度再开机，防止镜头和滤光片表面产生凝结水。到场后应执行外观检查、开机自检、暗场验证和标准光源功能性验证等验收步骤，并将结果记入仪器履历档案。
