如何根据应用场景定义仪器规格：成像色度计选型决策框架#
引言：选型的本质是约束条件下的最优解#

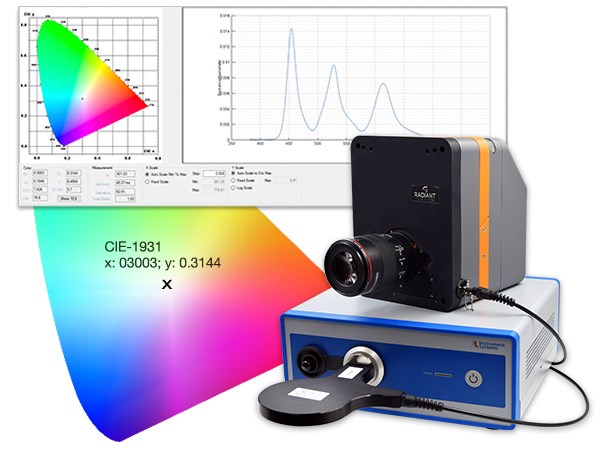

成像色度计(Imaging Colorimeter)并非一种"万能工具"。不同的测量场景对仪器的核心参数提出了截然不同的需求：手机屏幕检测要求高空间分辨率以分辨单个子像素，大尺寸TV面板检测要求宽视场角以覆盖整块面板，MicroLED检测要求极高的动态范围以应对自发光芯片的亮度差异，而HUD和AR/VR测试则需要特殊的光学配置以模拟人眼观察条件。
选型的核心任务，就是在分辨率、速度、灵敏度、动态范围和成本之间找到最适合自身应用场景的平衡点。过度配置意味着不必要的成本浪费，而配置不足则会导致测量数据无法满足质量标准——两者都是工程决策的失败。
本文将系统梳理成像色度计选型的核心参数维度，并针对典型应用场景给出配置建议，为工程师和采购决策者提供一套可操作的选型方法论。
一、核心参数维度解析#
1.1 空间分辨率：像素数并非越多越好#
成像色度计的空间分辨率由传感器的有效像素数决定，市场上常见的配置从约200万像素(2MP)到1.5亿像素(151MP)不等。像素数直接决定了在给定视场下能够分辨的最小空间特征尺寸。
关键概念：每个被测像素(DUT Pixel)对应的传感器像素数。 这一比例决定了测量的空间精度。在显示面板Demura应用中，通常要求至少3-5个传感器像素覆盖一个显示像素，才能准确提取该像素的亮度和色度值。更高的传感器像素密度（如8-10个传感器像素对应一个显示像素）可以提供更可靠的子像素级测量。
然而，更高的像素数也意味着更大的数据量、更长的读出时间和更高的成本。一台61MP的成像色度计，其单帧数据量是2MP设备的30倍以上，这对数据传输带宽、存储容量和处理速度都提出了显著更高的要求。
1.2 动态范围：决定可测亮度跨度的关键#
动态范围(Dynamic Range)定义了仪器在单次或多次曝光下能够分辨的最高亮度与最低亮度之比。单次曝光的动态范围通常由传感器的位深和暗电流噪声决定，典型值为59-76 dB。通过多次曝光合成(HDR, High Dynamic Range)技术，系统动态范围可以扩展到120-140 dB。
动态范围在以下场景中至关重要：
- OLED/MicroLED黑态测量：自发光显示器关闭像素后仍可能存在残余发光，需要在极低亮度下进行测量
- 对比度测量：同一画面中同时存在高亮区域和暗态区域
- 车载氛围灯：暗环境下的微弱发光需要高灵敏度，而高亮模式又不能饱和
1.3 光谱匹配精度：f1’值的工程意义#

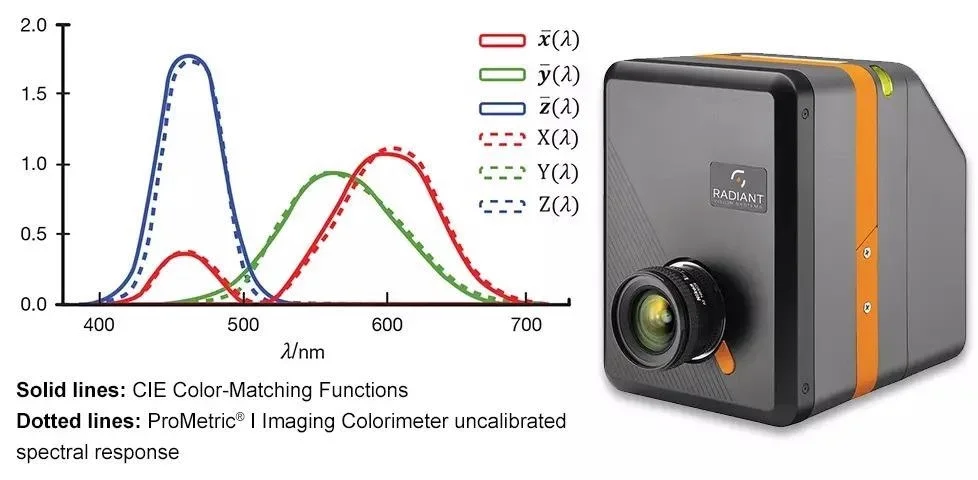

成像色度计通过滤光片模拟CIE标准观察者的三刺激值函数x(λ)、y(λ)、z(λ)。滤光片的实际光谱透过率与理论曲线之间的偏差用f1’值(Spectral Mismatch Index)量化，f1’越小表示匹配越精确。
典型的工业级成像色度计，其V(λ)方向的f1’值通常在1.5%-5%之间。对于宽光谱光源（如白光LED），f1’在3%-5%范围内通常可以接受。但对于窄光谱光源（如单色LED、OLED的RGB子像素），较大的f1’值会导致显著的色度测量误差。
实际影响：一台f1’=5%的仪器测量窄带红色LED时，色坐标偏差可能达到Δx,y=0.01量级，这在高端显示检测中是不可接受的。此时需要选择f1’更低的滤光片（如f1’≤2%），或采用光谱修正算法进行补偿。
1.4 测量速度：Tact Time的硬约束#
在产线环境中，成像色度计的测量速度直接影响生产节拍时间(Tact Time)。测量速度由以下因素共同决定：
- 曝光时间：低亮度测量需要更长的曝光时间，如测量0.1 cd/m2级别的暗态可能需要数秒曝光
- 多帧合成：HDR模式需要拍摄多张不同曝光的图像并合成，每增加一帧都会延长总测量时间
- 数据读出与传输：高像素传感器的数据读出时间更长，如61MP传感器的读出时间显著大于2MP
- 图像处理：Demura等应用需要在拍摄后进行大量计算
产线检测的典型节拍要求在3-15秒之间完成一次完整测量（含曝光、读出、传输和基本处理）。选型时必须确认所选配置能够在目标节拍内完成所需的全部测量任务。
1.5 传感器制冷：暗电流抑制与测量下限#
传感器在工作过程中会产生暗电流(Dark Current)——即使没有光照射到传感器上，像素中也会积累热生电荷。暗电流的大小与传感器温度呈指数关系：温度每降低约6-8°C，暗电流约减半。
对于需要测量低亮度目标（如OLED黑态、显示器漏光）的应用场景，传感器制冷是不可或缺的。典型的制冷方案包括：
- 被动散热（无制冷）：适用于高亮度测量场景，结构简单，成本低
- 单级热电制冷(TEC)：可将传感器温度降至环境温度以下约15-25°C，适用于大多数产线应用
- 多级热电制冷：可将传感器温度降至-20°C至-40°C甚至更低，适用于极低亮度科学级测量
制冷系统的引入会增加仪器的体积、重量、功耗和成本，且制冷稳定需要一定的启动时间（通常1-5分钟）。因此，选型时应根据实际的亮度测量下限需求来决定制冷方案。
二、应用场景与配置决策矩阵#
2.1 手机屏幕检测#
核心需求：高分辨率、中等速度
智能手机显示屏的典型分辨率为1080x2400像素(FHD+)至1440x3200像素(QHD+)，子像素数量在数百万量级。要实现像素级的Demura和缺陷检测，需要足够高的成像分辨率。
推荐配置：
- 传感器像素：12-29MP。12MP传感器（如4104x3008）对于FHD+屏幕可以提供约3-5个传感器像素/显示像素的覆盖率；29MP传感器对于QHD+屏幕更为充裕
- 镜头：50mm或35mm标准镜头，视场角匹配手机屏幕尺寸（5.5-6.8英寸），工作距离约300-500mm
- 动态范围：≥60 dB单帧，HDR可达120 dB
- 制冷：单级TEC即可满足需求
- 节拍要求：单站3-8秒，中等速度
2.2 大尺寸TV面板检测#
核心需求：大视场角、中等分辨率
电视面板尺寸从43英寸到85英寸甚至更大，需要成像色度计能够在合理的工作距离内覆盖整块面板。在面板级均匀性检测（如9点/13点亮度均匀性）中，对空间分辨率的要求相对较低；但如果同时需要进行Mura检测，则需要更高的分辨率。
推荐配置：
- 传感器像素：8-16MP。对于面板级均匀性检测，8MP已足够；如需Mura检测，16MP是更安全的选择
- 镜头：广角镜头（如24mm或更短焦距），或在较远工作距离下使用标准镜头。鱼眼镜头可用于超大面板的单次覆盖，但需要软件校正畸变
- 动态范围：LCD面板检测中等即可（单帧60 dB）；OLED TV面板需要HDR能力
- 制冷：LCD面板检测通常不需要深度制冷；OLED TV面板的暗态测量建议配备TEC制冷
- 特殊要求：可能需要配合机械导轨系统，对面板分区拍摄后拼接
2.3 Mini/MicroLED检测#
核心需求：极高分辨率、高动态范围
MicroLED显示器的每个发光芯片尺寸在5-50微米级别，芯片间距极小。要实现芯片级的亮度和色度测量，对空间分辨率的要求是所有应用中最高的。同时，由于MicroLED芯片间的亮度差异可能非常大（良品与坏点之间可达数个数量级），高动态范围也是必要条件。
推荐配置：
- 传感器像素：29MP以上，61MP为理想选择。极高像素密度确保足够的传感器像素覆盖每个MicroLED芯片
- 镜头：显微镜头或微距镜头，配合短工作距离实现高放大倍率
- 动态范围：HDR模式下≥120 dB，以同时检测亮点和坏点
- 光谱匹配：由于MicroLED的窄带发射特性，要求f1’尽可能低（≤3%），或具备光谱修正能力
- 制冷：多级TEC制冷，确保暗态测量的信噪比
- 速度要求：需要在数秒内完成数百万个芯片的测量——这对传感器读出速度和数据处理能力提出了极高要求
2.4 HUD/AR/VR测试#
核心需求：特殊镜头、锥光配置
抬头显示(HUD)和近眼显示(AR/VR)的测量与传统平板显示检测有本质区别。这些设备产生的是虚像(Virtual Image)，测量系统必须模拟人眼的光学特性来观察和评估图像质量。
推荐配置：
- 传感器像素：12-29MP，分辨率需求取决于HUD/AR显示的等效像素密度
- 镜头：**锥光镜头(Conoscopic Lens)**是关键配置——它能够在固定位置接收来自不同角度的光线，模拟人眼在眼盒(Eye Box)内观察HUD虚像的情况。普通镜头无法完成此类测量
- 视角范围：AR/VR设备的视场角(FOV)可达100°以上，需要配合超广角或鱼眼前置光学系统
- 动态范围：中等即可（HUD亮度通常在数百到数千cd/m2）
- 特殊要求：测量系统的物理入瞳(Entrance Pupil)位置和尺寸必须与人眼瞳孔位置匹配，这对安装精度要求极高
2.5 车载氛围灯检测#
核心需求：宽动态范围、广色域
车载氛围灯的光学检测面临独特挑战：亮度跨度大（从极暗的调光模式到最亮的日间模式），颜色种类多（白色、暖白色、红色、蓝色、绿色及各种渐变色），且发光面形状复杂（条状、面状、点状等）。
推荐配置：
- 传感器像素：5-12MP，氛围灯检测对空间分辨率要求相对较低
- 镜头：根据检测距离和灯具尺寸选择，通常为35-50mm标准镜头
- 动态范围：HDR模式下≥120 dB，以覆盖从最暗到最亮的全部调光等级
- 光谱匹配：要求f1’≤3%，因为氛围灯使用的RGB LED具有窄带发射特性，对光谱匹配精度敏感
- 制冷：单级TEC，以确保暗态模式下的测量精度
- 特殊要求：需要在暗室环境中进行测量；软件需支持不规则区域的亮度和色度分析
三、决策矩阵汇总#
下表汇总了各应用场景对成像色度计核心参数的需求等级：
| 参数维度 | 手机屏幕 | TV面板 | Mini/MicroLED | HUD/AR/VR | 车载氛围灯 |
|---|---|---|---|---|---|
| 像素数要求 | 12-29MP | 8-16MP | 29-61MP+ | 12-29MP | 5-12MP |
| 动态范围 | 中-高 | 中(LCD)/高(OLED) | 极高 | 中 | 高 |
| 光谱匹配f1' | ≤5% | ≤5% | ≤3% | ≤5% | ≤3% |
| 测量速度 | 中 | 低-中 | 高 | 低 | 中 |
| 制冷需求 | 单级TEC | 视情况 | 多级TEC | 通常不需要 | 单级TEC |
| 特殊镜头 | 标准镜头 | 广角镜头 | 微距/显微镜头 | 锥光镜头 | 标准镜头 |
四、像素版本选择指导#
4.1 各像素等级的适用范围#
成像色度计市场上的传感器像素配置大致可分为以下几个等级：
2MP级别（约200万像素）：入门级配置，适用于研发实验室中的基础亮度均匀性评估、照明产品的光分布测量等对空间分辨率要求不高的场景。成本最低，数据量最小，处理速度最快。
8-12MP级别（约800-1200万像素）：主流产线配置。12MP是当前产线检测中最广泛采用的像素等级，能够满足手机屏幕FHD+的像素级Demura需求，也适用于大多数照明和汽车检测应用。性价比最优。
29-31MP级别（约2900-3100万像素）：高端产线配置。针对QHD+以上分辨率的手机屏幕、MiniLED背光的分区检测、以及需要更高空间精度的Mura检测。数据量和处理时间相比12MP约增加2.5倍。
48-61MP级别（约4800-6100万像素）：专业级配置。面向MicroLED芯片级检测、超高分辨率显示屏的子像素测量等对空间分辨率有极端要求的场景。数据处理和传输是主要瓶颈。
100MP以上（如151MP）：科研级配置。用于最前沿的MicroLED研发、超高精度光学测量等场景。通常需要配合高速数据接口（如CoaXPress或10GigE）才能实现合理的测量速度。
4.2 选择原则#
原则一：从应用需求反推像素数。 首先确定被测物的空间特征尺寸（如显示像素间距）和视场范围，再计算满足测量精度所需的最低传感器像素数。
原则二：预留适度余量但避免过度配置。 建议在最低需求的基础上预留20%-50%的像素余量以应对产品升级，但不建议盲目追求最高像素配置。
原则三：考虑全系统的速度匹配。 更高的像素数需要配合更高带宽的数据接口、更大容量的存储和更强的处理能力——如果系统其他环节跟不上，传感器像素数的提升将无法转化为实际的测量效率提升。
五、镜头选择：容易被忽视的关键环节#

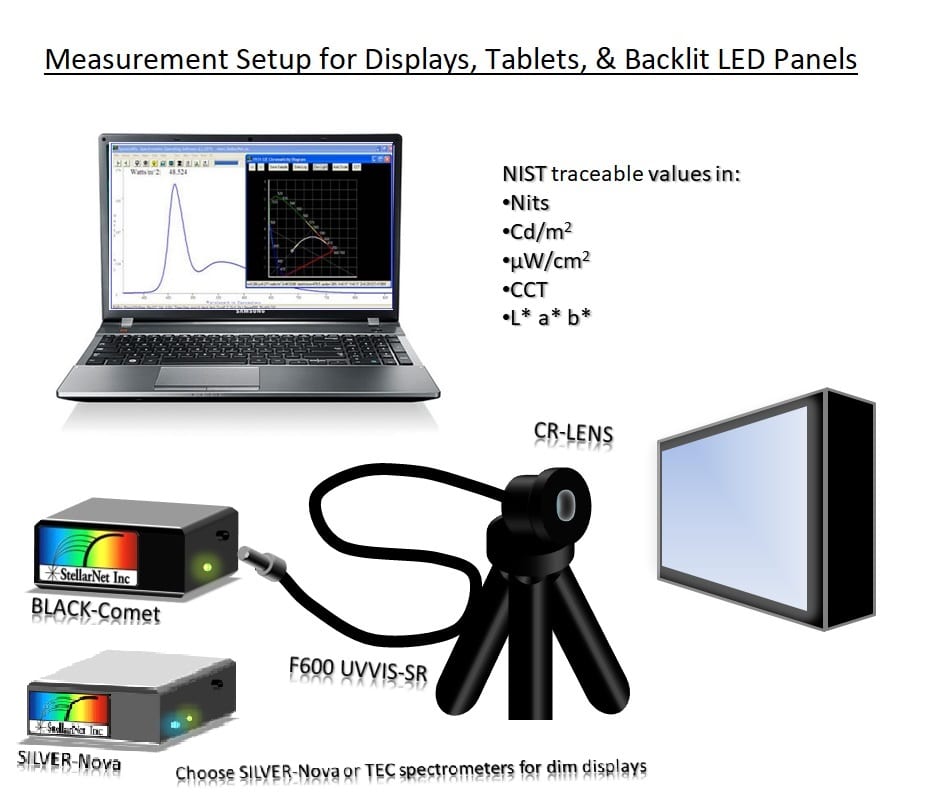

5.1 焦距与视场角的匹配#
镜头的焦距决定了在给定工作距离下的视场角(FOV)。选择镜头时需要确保视场能够完全覆盖被测物：
- 短焦距（如24mm）：大视场角，适合大尺寸面板或需要近距离覆盖大面积的场景
- 中焦距（如35-50mm）：通用性最强，适合手机屏幕、中小尺寸照明产品
- 长焦距（如75-105mm）：小视场角但高放大率，适合远距离测量或小区域精密测量

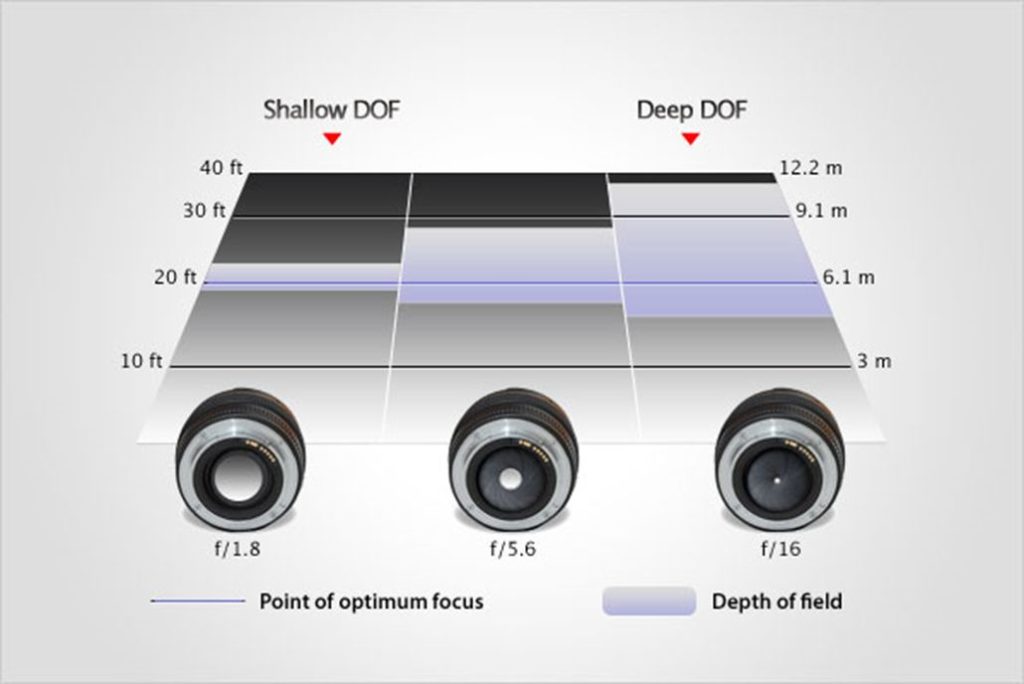

5.2 光圈与进光量#
镜头光圈(F-number)影响进光量和景深：
- 大光圈（如F/1.4-F/2.8）：进光量大，适合低亮度测量，但景深较浅
- 小光圈（如F/8-F/16）：景深大，适合大尺寸平面测量，但需要更长曝光时间
在产线环境中，光圈的选择需要在进光量（影响曝光时间）和景深（影响边缘清晰度）之间权衡。
5.3 特殊镜头类型#
- 锥光镜头(Conoscopic Lens)：用于HUD和近眼显示测量，能够在固定点采集不同角度的入射光
- 显微镜头(Microscope Lens)：用于MicroLED等微小结构的高倍放大测量
- 远心镜头(Telecentric Lens)：消除透视误差，使不同距离的物体具有相同的成像比例，适合精密尺寸测量
- 鱼眼镜头(Fisheye Lens)：超宽视场角（可达180°），用于超大面板的单次覆盖或照明分布的全角测量
六、选型流程建议#
基于以上分析，建议按照以下流程进行成像色度计选型：
第一步：明确测量任务。 确定被测物类型、测量参数（亮度/色度/均匀性/缺陷等）、精度要求和判定标准。
第二步：确定空间分辨率需求。 根据被测物的最小特征尺寸和视场范围，计算所需的最低传感器像素数。
第三步：确定动态范围和灵敏度需求。 根据被测物的亮度范围和最低可测亮度要求，确定动态范围等级和制冷方案。
第四步：确定光谱匹配需求。 根据被测光源的光谱特性，确定f1’值要求。窄带光源需要更低的f1’值。
第五步：确定速度需求。 根据产线节拍要求，反推可接受的最大单次测量时间，并据此评估传感器像素数、数据接口带宽和处理能力是否匹配。
第六步：选择镜头和光学附件。 根据工作距离、视场角和特殊测量需求选择合适的镜头类型和焦距。
第七步：综合评估和成本优化。 在满足所有技术需求的前提下，选择总拥有成本(TCO)最优的配置方案——包括采购成本、集成成本、维护成本和升级成本。
结语#
成像色度计选型是一个多维约束下的优化问题。没有"最好"的配置，只有"最适合"的配置。工程师需要抵制"配置越高越好"的直觉冲动，回归到应用需求本身——被测物是什么、需要测什么参数、精度要求多高、速度要求多快、预算有多少。在这些约束条件的交集中，找到最优解。
常见问题#
Q1: 成像色度计的像素数是否越高越好？#
并非如此。更高的像素数意味着更大的数据量、更长的读出时间和更高的成本。例如61MP设备的单帧数据量是2MP的30倍以上。选型应从应用需求反推——根据被测物的空间特征尺寸和视场范围计算所需最低像素数，在此基础上预留20%-50%余量即可。还需考虑全系统速度匹配，若数据接口和处理能力跟不上，像素数提升也无法转化为实际效率提升。
Q2: f1’值对测量结果有什么实际影响？#
f1’值量化了成像色度计滤光片光谱响应与CIE理论曲线的偏差，数值越小匹配越精确。对于宽光谱光源（如白光LED），f1’在3%-5%通常可以接受。但对于窄光谱光源（如单色LED、OLED子像素），f1’=5%的仪器测量窄带红色LED时色坐标偏差可达Δx,y=0.01，在高端显示检测中不可接受。此时需选择f1’≤2%的滤光片或采用光谱修正算法补偿。
Q3: HUD和AR/VR测试为什么需要特殊镜头？#
HUD和AR/VR设备产生的是虚像而非实体显示面，测量系统必须模拟人眼光学特性来观察虚像。关键配置是锥光镜头（Conoscopic Lens），它能在固定位置接收来自不同角度的光线，模拟人眼在眼盒内观察HUD虚像的情况，普通镜头无法完成此类测量。AR/VR设备的视场角可达100°以上，还需配合超广角或鱼眼前置光学系统。
