杂散光控制：构建理想的测量暗室#
成像色度计的测量精度不仅取决于设备自身的性能，还高度依赖测量环境。杂散光（Stray Light）是影响测量完整性的首要环境因素。本文将从杂散光的影响机理出发，系统介绍暗室设计、遮光罩构建、吸光材料选择等工程实践，并讨论环境光对低亮度测量和ACR（Ambient Contrast Ratio）测量的影响。
一、杂散光对测量精度的影响机理#
1.1 什么是杂散光#
在成像色度计的测量语境中，杂散光是指除了被测目标（DUT）发出或反射的、沿正常光路到达传感器的光线之外，所有不期望的光线。杂散光的来源包括：
- 环境光：测量空间中的照明灯、窗户透入的自然光、设备指示灯等
- DUT自身的散射光：显示屏发出的光被周围物体反射后再次进入镜头

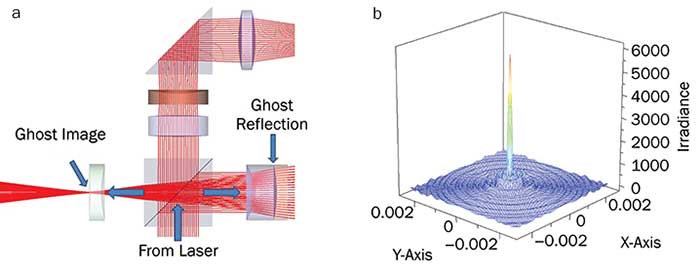

- 镜头内部散射：光线在镜头透镜表面反射、衍射，在传感器上形成非预期的光斑（镜头眩光/Flare）
- 反射面：测量台面、治具表面、相机外壳等的反射
1.2 杂散光如何影响测量结果#
杂散光的核心影响是抬高图像的暗区亮度，压缩测量的动态范围。具体表现为：
对亮度测量的影响：
- 在测量全黑画面时，传感器接收到的不仅是屏幕的黑电平发射（理想情况下接近零），还有杂散光的贡献。这导致实测黑态亮度偏高。
- 在测量全白画面时，杂散光的贡献被高亮度信号"淹没"，相对影响较小。
- 最终结果是对比度（白态亮度/黑态亮度）被严重低估。
对色度测量的影响：
- 杂散光通常具有与DUT不同的光谱特性（例如，室内荧光灯的光谱与OLED屏幕的光谱差异很大）。
- 杂散光混入后会改变传感器上各通道的信号比例，导致色坐标（x, y）偏移。
- 在低亮度区域，杂散光的光谱特性对色度测量的干扰尤为严重。
对均匀性测量的影响：
- 如果杂散光分布不均匀（例如，仅从一侧射入），会在图像上叠加一个亮度梯度，导致均匀性测量结果失真。
- 显示屏边缘区域更容易受到外部杂散光的影响，因为边缘位置靠近暗室墙壁或治具表面的反射源。
1.3 量化杂散光的影响#
一个简单的例子可以说明杂散光对对比度测量的影响。假设某显示屏在理想暗室中的真实参数为：
- 白态亮度：500 cd/m²
- 黑态亮度：0.5 cd/m²
- 真实对比度：500 / 0.5 = 1000:1
如果测量环境中存在1 cd/m²的均匀杂散光，则：
- 实测白态亮度：500 + 1 = 501 cd/m²
- 实测黑态亮度：0.5 + 1 = 1.5 cd/m²
- 实测对比度：501 / 1.5 ≈ 334:1
仅1 cd/m²的杂散光就将对比度测量值拉低至真实值的约1/3。这说明在高对比度显示器（如OLED）的测量中，暗室环境的质量至关重要。
二、暗室设计的基本原则#
2.1 暗室的功能定位#
暗室的核心功能是创造一个杂散光水平可控且极低的测量空间。根据应用场景不同，暗室可分为：
- 实验室级暗室：用于研发和精密计量。追求极低的杂散光水平，通常要求暗室内环境照度低于0.1 lx。
- 产线级暗室/遮光罩：部署在生产线的检测工位上。在确保可操作性（设备维护、DUT进出）的前提下，尽可能降低杂散光。
2.2 暗室尺寸与布局#
尺寸原则：
- 暗室空间应足够大，使被测显示屏与暗室墙壁之间保持足够距离。距离越大，DUT发出的光被墙壁反射后返回的强度越低（遵循距离平方反比定律）。
- 一个经验性的建议：暗室的最短内壁尺寸应不小于DUT最大对角线尺寸的3-5倍。
布局原则：
- 相机和DUT之间的光路上不应存在任何反射物体
- 暗室内的其他设备（线缆、支架、治具）应尽可能使用深黑色、哑光材质，或用黑布/植绒布包覆
- 暗室门/开口应设计为双层遮光结构（如迷宫式入口），避免开门时外部光线直射入内部
2.3 暗室墙壁和地面的处理#
暗室的内表面必须具有极低的反射率。处理方式包括：
- 暗室涂料：使用专业的低反射率涂料（如光学级黑色涂料），漫反射率通常低于5%
- 植绒布/黑绒：在关键区域（如DUT周围、镜头正对的墙面）铺设植绒布，其反射率可低于1%
- 表面纹理：粗糙的哑光表面优于光滑表面，因为光滑表面可能产生镜面反射
三、遮光罩（Light Shield/Baffle）的设计要点#
在生产线环境中，构建完整暗室往往不现实。更实用的方案是在检测工位上设计遮光罩（也称暗箱），将DUT和相机局部封闭起来。

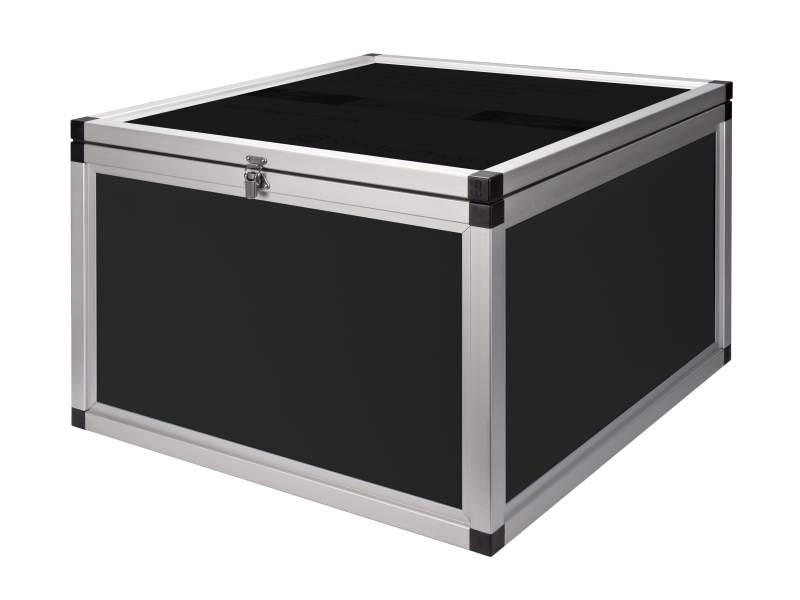

3.1 遮光罩的基本结构#
一个典型的产线检测遮光罩包含以下元素：
- 箱体框架：铝型材或钣金结构，具有足够的刚性以承受振动和反复操作
- 遮光壁板：覆盖框架的板材，内侧铺贴吸光材料
- DUT进出口：通常设计为可升降或可旋转的门/盖板，在检测时关闭，在DUT更换时打开
- 相机安装口：在遮光罩上方或侧面开口安装相机，开口处设计遮光延伸管
- 线缆通道：用于DUT的驱动线缆和相机的数据/电源线缆穿过遮光罩
3.2 关键设计要点#
内壁处理：
- 遮光罩内壁全面贴覆黑色植绒布或喷涂低反射涂料
- 重点处理镜头正对方向的壁面和DUT周围的表面
防漏光设计：
- 所有接缝处使用遮光密封条
- DUT进出口的门/盖板与箱体之间不留缝隙
- 线缆通道使用柔性遮光套管
散热考虑：
- 封闭空间中DUT和相机会产生热量。需要设计通风路径，但通风口不能成为漏光通道
- 可以使用弯曲的通风管道（“光陷阱"设计），空气可以流通但光线无法直线穿透

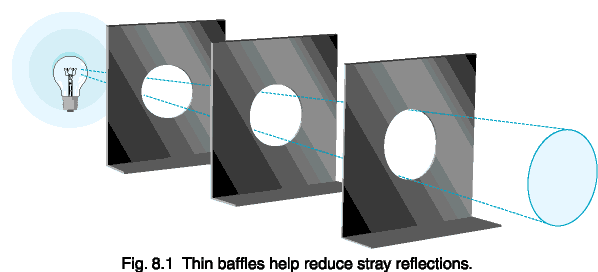

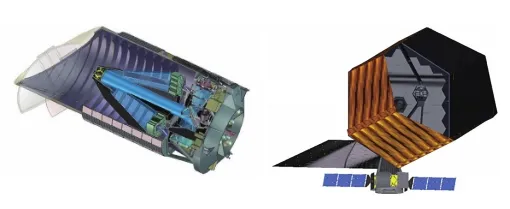

光学挡板（Baffle）：
- 在DUT和相机之间的光路上设置一系列环形挡板（类似于镜头遮光罩的内部结构），可以有效阻止来自侧面的杂散光到达传感器
- 挡板的内侧面也需要涂覆低反射材料
四、吸光材料的选择标准#
吸光材料的性能直接决定了暗室或遮光罩的杂散光抑制效果。
4.1 常用吸光材料#
| 材料类型 | 漫反射率（典型值） | 特点 | 适用场景 |
|---|---|---|---|
| 黑色植绒布（Flocked Fabric） | 0.5% - 2% | 反射率极低、柔性易裁剪铺贴、价格适中 | 暗室内壁、遮光罩内壁、设备包覆 |
| 光学级黑色涂料 | 2% - 5% | 可喷涂于各种基材、耐久性好 | 暗室墙壁、大面积表面处理 |
| 黑色阳极氧化铝 | 3% - 8% | 金属基材一体化处理、机械强度高 | 光学挡板、机械零件表面 |
| 超低反射涂层（如Vantablack类） | < 0.5% | 反射率极低 | 高端科研级暗室、对杂散光要求极端的场景 |
| 黑色海绵/泡棉 | 2% - 5% | 柔性好、可用于填充缝隙 | 遮光密封、缝隙填充 |
4.2 选择标准#
- 反射率：越低越好，尤其是在镜头视场范围内的表面
- 反射类型：漫反射优于镜面反射。即使总反射率相同，镜面反射可能将光线集中反射到特定方向（可能正好是传感器方向）
- 光谱特性：吸光材料的低反射率应覆盖成像色度计的工作波段（通常380-780 nm的可见光范围）
- 耐久性：在生产线环境中，材料需要耐磨损、不掉屑、不易积灰
- 脱气特性：在密封遮光罩中，某些材料可能释放微量气体或纤维，沾染到镜头或DUT表面。植绒布的纤维脱落、涂料的有机溶剂挥发都需要评估
五、测量距离与视场角的关系#
5.1 测量距离的选择#
测量距离（相机镜头到DUT表面的距离）的选择需要平衡多个因素：
视场覆盖： 镜头的焦距和传感器尺寸决定了在给定距离下的视场角（Field of View, FOV）。视场角必须覆盖整个DUT面积，通常还需留出一定的边距。
空间分辨率： 距离越近，单位像素对应的DUT面积越小，空间分辨率越高。但距离过近时，镜头可能出现畸变，或无法覆盖整个DUT。
杂散光路径： 距离越近，DUT周围环境（治具、边框）被镜头直接"看到"的可能性越大，增加了杂散光风险。适当增加测量距离可以缩小有效视场角，减少非目标区域的光线进入镜头。
5.2 测量距离与FOV的计算关系#
对于固定焦距镜头，水平方向的视场角（FOV）与测量距离的关系为：
FOV_width = 2 × 测量距离 × tan(水平视场角/2)或等效地：
FOV_width ≈ 测量距离 × (传感器宽度 / 焦距)在选型阶段，应根据DUT的尺寸和期望的测量距离，计算所需的镜头焦距，确保视场能够完整覆盖DUT。
六、环境光对低亮度测量的影响#
6.1 低亮度测量的挑战#
低亮度测量（例如，显示屏在低灰阶模式下的亮度，或黑态亮度）对环境控制的要求最为苛刻。原因在于：
- 被测信号本身很弱（通常在0.01 - 10 cd/m²量级），任何杂散光的相对贡献都会被显著放大
- 传感器的暗电流噪声在长曝光时间下会累积，需要更高的信噪比来区分真实信号和噪声
- 色度测量在低亮度下的不确定度会显著增大，因为信号接近传感器的噪声底限
6.2 低亮度测量的环境要求#
对于1 cd/m²量级的低亮度测量：
- 暗室内的环境照度应低于0.01 lx（实际上相当于完全黑暗）
- 所有设备指示灯（电源指示灯、网口指示灯等）必须遮盖或关闭
- 人员在暗室中操作时应注意避免携带发光设备（如手机屏幕）
- 测量前应关闭暗室灯并等待足够的时间（建议5分钟以上），让眼睛适应黑暗的同时，确保荧光材料的余辉完全衰减
6.3 暗电流与长曝光的处理#
在极低亮度测量中，相机传感器的暗电流噪声成为不可忽视的误差源。应对策略包括：
- 暗帧扣除（Dark Frame Subtraction）：在完全遮光条件下，以相同的曝光时间和温度拍摄暗帧，将其从测量图像中逐像素减去
- 传感器冷却：使用带制冷功能的成像色度计，将传感器温度降低至环境温度以下，可显著降低暗电流
- 多帧平均：对多次测量结果进行平均，降低随机噪声
七、ACR测量的环境要求#
7.1 ACR的定义与意义#
环境光对比度（Ambient Contrast Ratio, ACR）是衡量显示屏在真实使用环境中可读性的核心指标。与暗室对比度不同，ACR考虑了环境光照射到屏幕表面后的反射，更能反映用户实际体验。
ACR的基本计算公式为：
ACR = (L_white + L_reflected) / (L_black + L_reflected)其中，L_reflected是环境光在屏幕表面的反射亮度。
7.2 ACR测量方法#

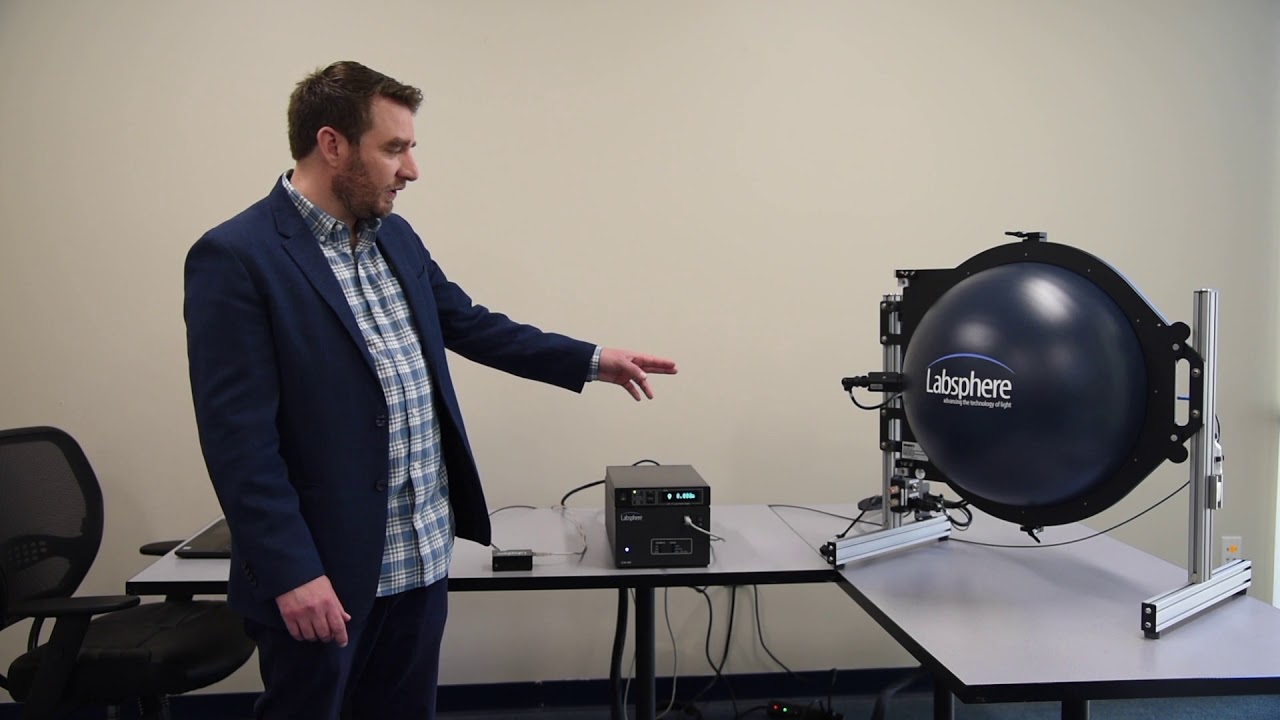

ACR测量的标准方法之一是开放箱法（Open Box Method），其核心要求是在显示屏周围创建一个可控的、近似均匀漫射的光照环境。
关键步骤：
- 暗室基准测量：首先在暗室中测量显示屏的固有白态亮度（L_w）和黑态亮度（L_k）
- 受控环境光测量：将显示屏置于开放箱或积分球中，用已知光谱的光源照明，分别在白屏和黑屏状态下测量屏幕亮度和环境照度
- 计算漫反射率：根据有无环境光的亮度差值和环境照度，分别计算白态和黑态的漫反射率
- 计算ACR：将漫反射率代入公式，计算在指定环境照度下的ACR值
7.3 对成像色度计的特殊要求#
使用成像色度计进行ACR测量时，需要注意：
- 镜头杂散光（Veiling Glare）：开放箱中的高照度环境光可能通过镜头内部散射到达传感器，影响黑态亮度的测量。应选用防眩光性能好的镜头，并评估其Veiling Glare指标。
- 积分球/开放箱的照度均匀性：照明不均匀会导致屏幕不同位置的反射亮度不同，使成像式测量结果不一致。
- 测量角度：ACR测量通常要求在接近法线方向（如8°-10°偏角）进行，成像色度计的安装角度需符合标准要求。
- 光谱匹配：开放箱中使用的照明光源光谱应符合标准规定（如CIE Illuminant A，色温2856 K），以确保测量结果的可重复性。
八、实际操作建议#
8.1 暗室验证方法#
搭建暗室或遮光罩后，应进行以下验证：
- 环境照度测量：使用灵敏度足够的照度计（分辨力0.001 lx级别），在DUT位置测量暗室的残余照度
- 对比度验证：使用已知对比度的标准源（或高对比度显示器），分别在暗室内和暗室外测量对比度，比较差异
- 杂散光映射：在DUT位置放置一个均匀黑体（如关闭的显示屏），用成像色度计拍摄长曝光图像，检查是否存在不均匀的杂散光分布
8.2 日常维护#
- 定期检查植绒布/吸光材料是否有损坏、积灰或纤维脱落
- 确认暗室门/遮光罩的密封性能未退化
- 检查暗室内的设备是否有新增的反光面或指示灯未遮蔽
- 在高精度测量前，用照度计确认暗室状态
8.3 常见问题排查#
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 黑态亮度偏高 | 杂散光、传感器暗电流 | 遮盖镜头拍摄暗帧，检查残余信号来源 |
| 均匀性图像有渐变趋势 | 不对称杂散光 | 关闭DUT，拍摄暗帧检查是否有方向性残余亮度 |
| 色坐标在低亮度下偏移 | 杂散光光谱干扰 | 改善暗室条件后复测，对比偏移是否减小 |
| 图像边缘亮度异常 | DUT边缘漏光或反射 | 在DUT周围增加遮光挡板 |
九、总结#
杂散光控制是成像色度计精密测量的基础保障。对于研发实验室，应按照计量级标准构建暗室环境，使用低反射材料处理所有内表面；对于生产线，应在检测工位设计遮光罩，在满足自动化操作要求的前提下最大限度降低杂散光。低亮度测量和ACR测量对环境的要求最为苛刻——前者要求极致的暗环境，后者要求可控的、均匀的环境光。无论哪种场景，定期的暗室验证和维护都是保持测量可靠性的必要措施。
常见问题#
Q1: 杂散光对显示测量的影响有多大？#
杂散光的影响可能非常显著。以一个典型例子说明：假设显示屏真实对比度为1000:1（白态500 cd/m²，黑态0.5 cd/m²），仅1 cd/m²的均匀杂散光就会将实测对比度降至约334:1，仅为真实值的1/3。杂散光的核心影响是抬高暗区亮度、压缩动态范围，对高对比度显示器（如OLED）的测量影响尤为严重。
Q2: 生产线上无法建完整暗室怎么办？#
在生产线环境中，可以在检测工位设计遮光罩（暗箱）作为替代方案。遮光罩需要包含铝型材框架、内壁贴覆黑色植绒布或低反射涂料的遮光壁板、可启闭的DUT进出口、相机安装口及线缆通道。关键要点是所有接缝使用遮光密封条防漏光，并采用弯曲通风管道（光陷阱设计）解决散热与遮光的矛盾。
Q3: ACR测量与暗室对比度测量有什么区别？#
暗室对比度测量在完全暗环境中进行，仅测量显示屏的固有白态和黑态亮度之比。ACR（环境光对比度）则考虑了真实使用环境中环境光照射到屏幕表面后的反射贡献，公式为ACR=(L_white+L_reflected)/(L_black+L_reflected)。ACR测量需要在开放箱或积分球中创建可控的均匀漫射光照环境，更能反映用户的实际观看体验。
