如何消除摩尔纹？散焦与频域滤波的工程实践#
使用成像色度计测量像素化显示器（LCD、OLED、MiniLED/MicroLED）时，摩尔纹（Moiré Pattern）是一个几乎无法回避的干扰因素。如果不加以处理，摩尔纹会叠加在真实的亮度和色度分布上，导致均匀性测量、Mura检测等结果严重失真。本文将从摩尔纹的物理成因出发，详细介绍两种主流消除方法——物理散焦法和软件频域滤波法——的原理、操作方法和适用场景。
一、摩尔纹的物理成因：空间频率混叠#
1.1 两个周期性结构的叠加#

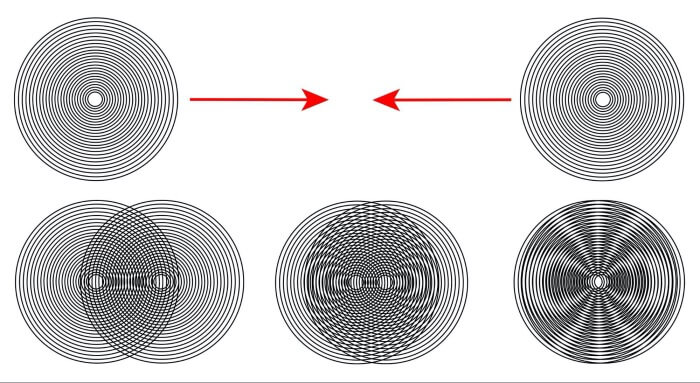

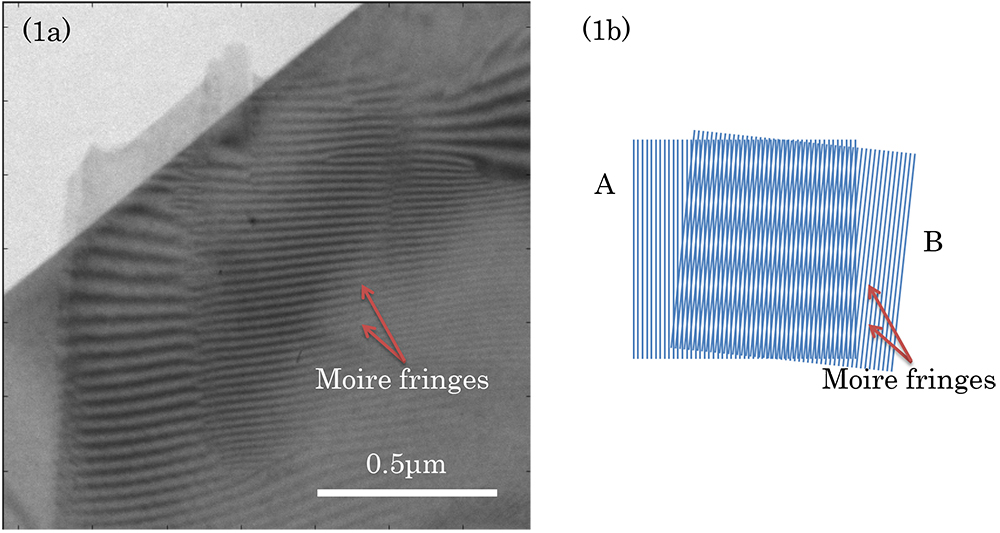

摩尔纹并非被测显示屏本身的缺陷，而是两个具有相近空间频率的周期性图案叠加后产生的干涉现象。在成像色度计测量显示屏的场景中，这两个周期性结构分别是：
- 显示屏的像素阵列：LCD、OLED等显示器的画面由规则排列的像素（或子像素）构成，其像素间距（Pixel Pitch）定义了一个固有的空间频率。
- 成像色度计的传感器像素阵列：CCD/CMOS传感器同样由规则排列的感光像素构成，其像素间距定义了另一个空间频率。
当显示屏的像素阵列经过镜头成像到传感器上时，如果两者的空间频率接近但不完全匹配，就会产生一个新的低频干涉图案——这就是摩尔纹。其频率等于两个原始频率之差。
1.2 采样定理的视角#
从信号处理的角度来看，摩尔纹本质上是一种空间域的混叠（Aliasing）现象。根据奈奎斯特采样定理（Nyquist Sampling Theorem），要无失真地还原一个信号，采样频率必须至少为信号最高频率的2倍。
当成像色度计的传感器像素密度不足以对显示屏的像素结构进行充分采样时（通常需要每个显示像素至少对应传感器上3x3以上的像素），像素结构中的高频信息会被"折叠"到低频范围，形成视觉上的摩尔纹条纹。
1.3 为什么测量像素化显示器时摩尔纹几乎不可避免#
在实际测量中，以下因素使得摩尔纹成为普遍问题：
- 传感器分辨率有限：即使使用高分辨率传感器，在测量大尺寸面板时，视场角的要求使得每个显示像素在传感器上仅对应少量像素。
- 精确的整数倍关系难以实现：理论上，如果传感器采样率恰好是显示像素频率的整数倍，摩尔纹可以最小化。但在实际中，由于镜头倍率连续可调、传感器像素间距固定、显示屏像素间距因产品而异，这个理想条件很难满足。
- 镜头畸变与倾斜：镜头的几何畸变以及相机与屏幕之间微小的倾斜角度，都会导致局部区域的采样率变化，使摩尔纹在图像不同位置呈现不同的强度和方向。
二、物理散焦法（Optical Defocusing）#
2.1 原理#

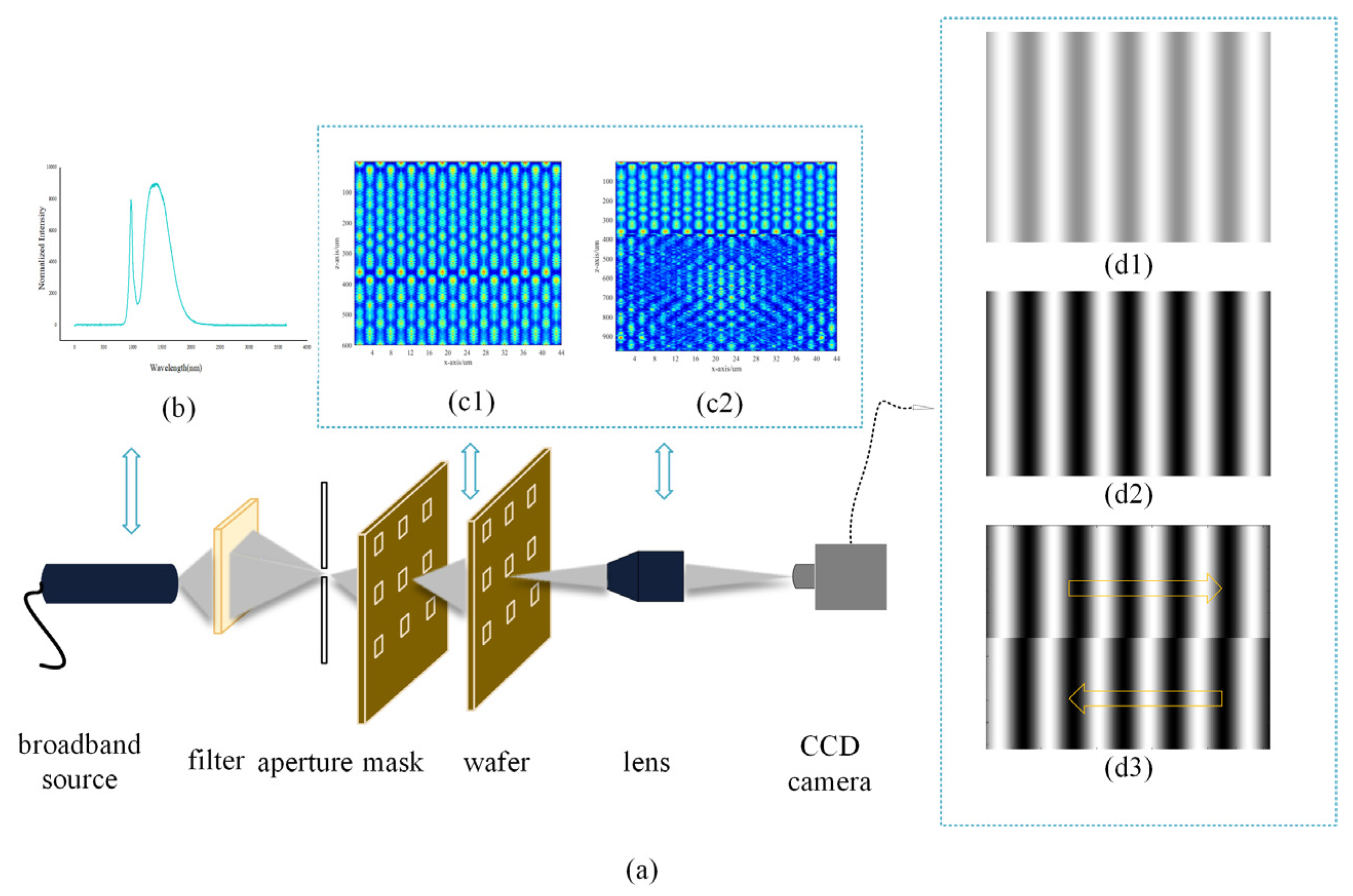

物理散焦法是消除摩尔纹最直接、最经典的方法。其原理是：通过将镜头略微偏离精确焦点，使成像的点扩散函数（Point Spread Function, PSF）变宽，从而在光学层面对图像进行低通滤波——即在光线到达传感器之前，就将显示屏像素结构这一高频信息"模糊"掉。
当散焦到一定程度后，传感器上不再能分辨单个显示像素的边界，摩尔纹自然消失。此时，传感器采集到的是亮度/色度的"宏观"分布信息，正是均匀性评估和Mura检测所需要的。
2.2 操作方法#
步骤一：初始聚焦
将成像色度计对准被测显示屏，首先调整镜头至最清晰的对焦位置。此时通常可以清楚地看到显示像素结构和摩尔纹。
步骤二：逐步散焦
在保持相机和显示屏相对位置不变的情况下，缓慢旋转镜头的调焦环，使图像逐渐离焦。观察图像中的摩尔纹变化。
步骤三：确定最佳散焦量
继续散焦直到摩尔纹刚好消失。此时需要注意不要过度散焦，因为过度散焦会导致：
- 图像边缘区域的亮度信息"扩散"到画面外，影响边缘区域的测量精度
- 整体空间分辨率过度降低，可能掩盖真实的局部缺陷（如小面积Mura）
一个经验性的判断准则是：散焦后的图像应当看不到像素结构，但仍能辨认出显示画面的宏观特征（如测试图案的边界线条）。
步骤四：固定焦距
确定最佳散焦位置后，锁定镜头调焦环。在生产线应用中，一旦针对特定的DUT和测量距离完成散焦调整，通常不需要再次调整。
2.3 优缺点#
优点：
- 原理简单直观，操作方便
- 在光学层面消除摩尔纹，不引入软件处理的计算延迟
- 不需要额外的软件处理模块，适合资源受限的在线检测系统
- 对所有方向的摩尔纹同时有效
缺点：
- 散焦降低了图像的整体空间分辨率。如果需要同时进行像素级分析（如单像素坏点检测），则散焦与之矛盾
- 散焦量的确定依赖操作员的经验和主观判断，不同操作员可能得到不同的结果
- 对于图像边缘区域，散焦可能导致显示屏边框外的强光（或暗区）“泄漏"进来，影响边缘测量
- 一旦焦距固定，无法针对不同空间频率特征的摩尔纹进行灵活调整
三、软件频域滤波法（Frequency Domain Filtering）#
3.1 原理#
软件频域滤波法从另一个角度解决摩尔纹问题：先以正常对焦的方式获取清晰图像（包含摩尔纹），然后在软件中通过频域分析识别并去除摩尔纹对应的频率成分。

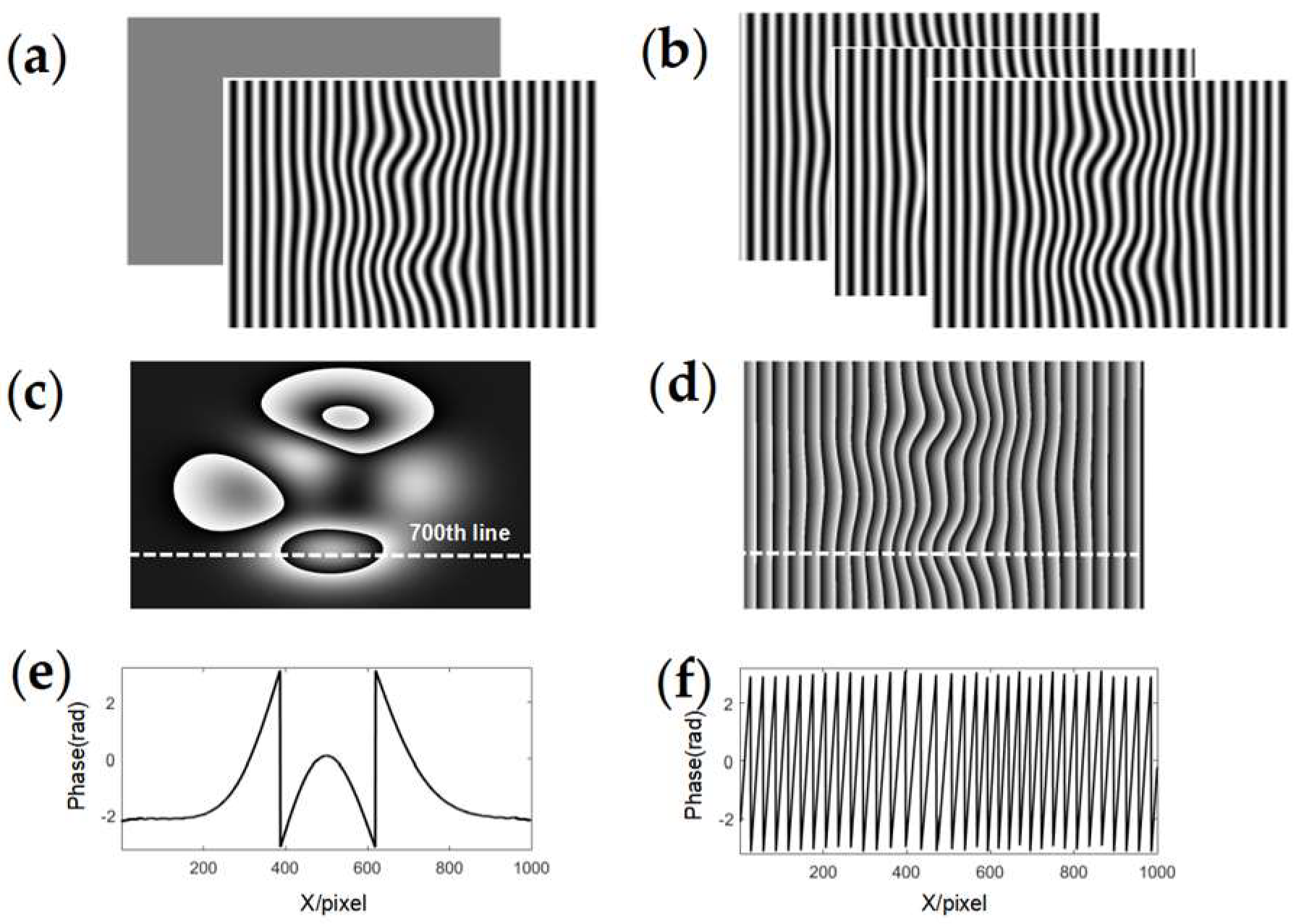

核心工具是快速傅里叶变换（FFT, Fast Fourier Transform）。FFT可以将图像从空间域转换到频域——在频域中，图像中每个周期性结构都会表现为特定位置的峰值。摩尔纹作为一种规则的周期性图案，会在频谱中表现为明显的、与显示像素结构相关的频率峰值（或频率簇）。
3.2 处理流程#
步骤一：获取清晰图像
以正常对焦状态拍摄被测显示屏的图像。此时图像中同时包含真实的亮度/色度分布和摩尔纹。
步骤二：执行FFT变换
对采集的图像执行二维FFT，将其转换到频域。频域图（频谱图）的中心代表直流分量（图像的平均亮度），距离中心越远代表越高的空间频率。
步骤三：识别摩尔纹频率成分
在频谱图中，摩尔纹会表现为特定位置的亮点或亮环。这些频率成分通常位于与显示屏像素间距对应的空间频率附近。对于不同方向的摩尔纹，其频谱峰值出现在不同的角度方向上。
步骤四：设计并应用低通/陷波滤波器
根据识别出的摩尔纹频率成分，设计合适的滤波器：
- 低通滤波器（Low-Pass Filter）：设定一个截止频率，保留低于此频率的所有成分（代表宏观亮度分布），去除高于此频率的所有成分（包括摩尔纹和像素结构）。优点是简单，缺点是可能同时去除有用的高频细节。
- 陷波滤波器（Notch Filter）：精确瞄准摩尔纹频率峰值所在位置，仅去除这些特定频率成分，保留其余所有频率。优点是对有用信息的损失更小，缺点是需要精确定位摩尔纹频率，且当摩尔纹频谱分散时效果有限。
常用的低通滤波器形式包括：
- 理想低通滤波器：截止频率以下完全通过，以上完全截止。处理效果清晰但可能引入振铃效应（Gibbs现象）。
- 高斯低通滤波器（Gaussian Low-Pass）：过渡平滑，不引入振铃，是实际应用中较常用的选择。
- 巴特沃斯低通滤波器（Butterworth Low-Pass）：可调阶数控制过渡带陡度，兼顾了截止特性和平滑性。
步骤五：执行逆FFT
将滤波后的频域数据通过逆FFT（IFFT）转换回空间域，得到去除摩尔纹后的图像。
步骤六：进行后续分析
在去除摩尔纹的图像上执行均匀性分析、Mura检测、色度评估等后续处理步骤。
3.3 优缺点#
优点：
- 不影响光学系统的设置，图像在最佳焦点位置采集，保留了最大的空间分辨率
- 滤波器参数可以灵活调整，针对不同频率特征的摩尔纹进行优化
- 可以在保留真实高频细节的同时去除摩尔纹（使用陷波滤波器时）
- 处理过程可重复、参数可精确记录，不依赖操作员的主观判断
缺点：
- 增加了软件处理的计算量和时间，对在线检测的Tact Time有影响
- 滤波器参数（截止频率、滤波器类型）的选择需要一定的信号处理知识
- 低通滤波器可能在去除摩尔纹的同时，也衰减了真实的高频空间信息（如锐利的Mura边缘）
- 对于复杂的、非均匀的摩尔纹图案（如因镜头畸变导致的变频摩尔纹），简单的全局滤波器可能效果不佳
四、两种方法的适用场景对比#
| 比较维度 | 物理散焦法 | 软件频域滤波法 |
|---|---|---|
| 处理阶段 | 光学采集阶段（硬件） | 后处理阶段（软件） |
| 空间分辨率影响 | 整体降低 | 可控制影响范围 |
| Tact Time影响 | 无额外时间开销 | 增加图像处理时间 |
| 参数调节灵活性 | 低（调焦环连续但不精确） | 高（数字参数可精确设定） |
| 操作一致性 | 依赖操作员经验 | 参数化、可重复 |
| 与像素级分析的兼容性 | 不兼容（像素结构已模糊） | 兼容（可保留原始清晰图像） |
| 适用于在线检测 | 适合（无计算延迟） | 需评估处理时间 |
| 适用于离线分析 | 适合（简单快速） | 适合（可多次调整参数优化） |
| 典型应用 | 均匀性测量、Mura检测 | 需同时进行宏观和微观分析的场景 |
五、实际操作建议#
5.1 优先选择物理散焦的场景#
- 在线检测系统，Tact Time紧张，无法承受额外的软件处理时间
- 仅需进行宏观光学参数评估（均匀性、色度一致性），不需要像素级分析
- 系统集成方案力求简化，希望减少软件复杂度
5.2 优先选择软件滤波的场景#
- 离线研发测量，需要对同一组图像进行多种尺度的分析
- 需要在同一测量中同时评估宏观均匀性和微观缺陷（如坏点）
- 摩尔纹呈现复杂的空间变化特征，简单的散焦无法完全消除
- 需要对滤波参数进行精确控制和记录，以满足文档化的质量管理要求
5.3 两种方法的组合使用#
在某些应用中，可以将两种方法组合使用以获得最佳效果：
- 在光学上进行适度散焦，先将最强烈的摩尔纹成分减弱
- 在软件中对残余的弱摩尔纹进行频域滤波清除
这种组合策略可以在不过度牺牲空间分辨率的前提下，实现更彻底的摩尔纹抑制。
5.4 预防性措施#
除了事后消除，以下措施有助于从源头减轻摩尔纹：
- 优化光学倍率：在条件允许时，选择使显示像素在传感器上对应更多像素的测量距离和镜头组合
- 微调相机角度：将相机相对于显示屏微倾一个小角度（通常1-3度），可以改变摩尔纹的周期和强度，有时能显著减弱其可见度
- 选择合适的传感器：在系统选型阶段，结合目标DUT的像素间距，评估不同传感器分辨率下的摩尔纹风险
六、总结#
摩尔纹是成像色度计测量像素化显示器时不可避免的物理现象。物理散焦法通过光学手段在源头消除摩尔纹，操作简单但以牺牲空间分辨率为代价；软件频域滤波法保留了图像的原始分辨率，但需要额外的计算资源和信号处理知识。工程师应根据具体的应用需求——在线还是离线、是否需要像素级分析、Tact Time预算——选择合适的方法或组合策略。
常见问题#
Q1: 摩尔纹是显示屏本身的缺陷吗？#
摩尔纹并非显示屏本身的缺陷，而是成像色度计传感器像素阵列与显示屏像素阵列两个周期性结构叠加产生的干涉现象。当两者的空间频率接近但不完全匹配时，就会产生低频干涉图案，即摩尔纹。从信号处理角度看，这本质上是一种空间域的混叠（Aliasing）现象，与奈奎斯特采样定理密切相关。
Q2: 物理散焦法和软件频域滤波法应该如何选择？#
选择取决于具体应用场景。物理散焦法操作简单、无计算延迟，适合在线检测和仅需宏观光学参数评估的场景；软件频域滤波法保留原始分辨率、参数可灵活调整，适合离线研发测量和需要同时进行宏观与微观分析的场景。在某些应用中，也可将两者组合使用——先适度散焦减弱最强摩尔纹成分，再用软件滤波清除残余。
Q3: 散焦消除摩尔纹时如何判断最佳散焦量？#
最佳散焦量的判断准则是：散焦后的图像应当看不到像素结构，但仍能辨认出显示画面的宏观特征（如测试图案的边界线条）。过度散焦会导致图像边缘区域的亮度信息扩散到画面外，影响边缘测量精度，同时整体空间分辨率过度降低，可能掩盖真实的局部缺陷如小面积Mura。确定最佳位置后应锁定镜头调焦环。
本文为成像色度计技术知识库系列文章。
