在线与离线检测的系统架构差异#
成像色度计的应用场景可以粗略地划分为两大类：研发实验室中的离线（Offline/Lab）精密测量，以及生产线上的在线（Inline）高速检测。两者对系统架构的要求存在本质差异。理解这些差异，是将成像色度计成功集成到自动化检测系统中的前提。
一、研发实验室（Lab/Offline）检测：以精度为中心#
1.1 应用场景与需求特点#
研发实验室的检测任务通常面向以下场景：
- 新产品研发验证：在显示面板的设计和开发阶段，工程师需要对亮度均匀性、色度一致性、Gamma曲线等光学参数进行全面、精确的表征。
- 来料检验与仲裁：对供应商提供的显示屏或光学元件进行抽样检测，判定其是否符合进货技术规格。当与供应商在测量数据上产生争议时，实验室的精密测量结果是最终裁定的依据。
- 标定与校准验证：对成像色度计自身进行性能验证，将其测量结果与瞄点式光谱亮度计（如Konica Minolta CS-2000等级别）进行比对，确认设备精度处于受控状态。
- 失效分析：对退货、投诉的不良品进行深入的光学分析，定位缺陷的根源。
1.2 系统架构特征#
实验室检测系统的架构以灵活性和精度为导向：
硬件层面：
- 相机：通常选用科学级或高端成像色度计，搭配制冷型CCD/CMOS传感器以降低暗电流噪声，传感器位深通常为14-16 bit。
- 镜头：根据被测对象（DUT, Device Under Test）尺寸和测量距离选用合适的定焦镜头。对于精密尺寸测量，可能采用远心镜头（Telecentric Lens）以消除透视误差。
- 光学平台：使用光学导轨、精密调节支架来固定相机和DUT，确保光轴对准和测量距离的重复性。

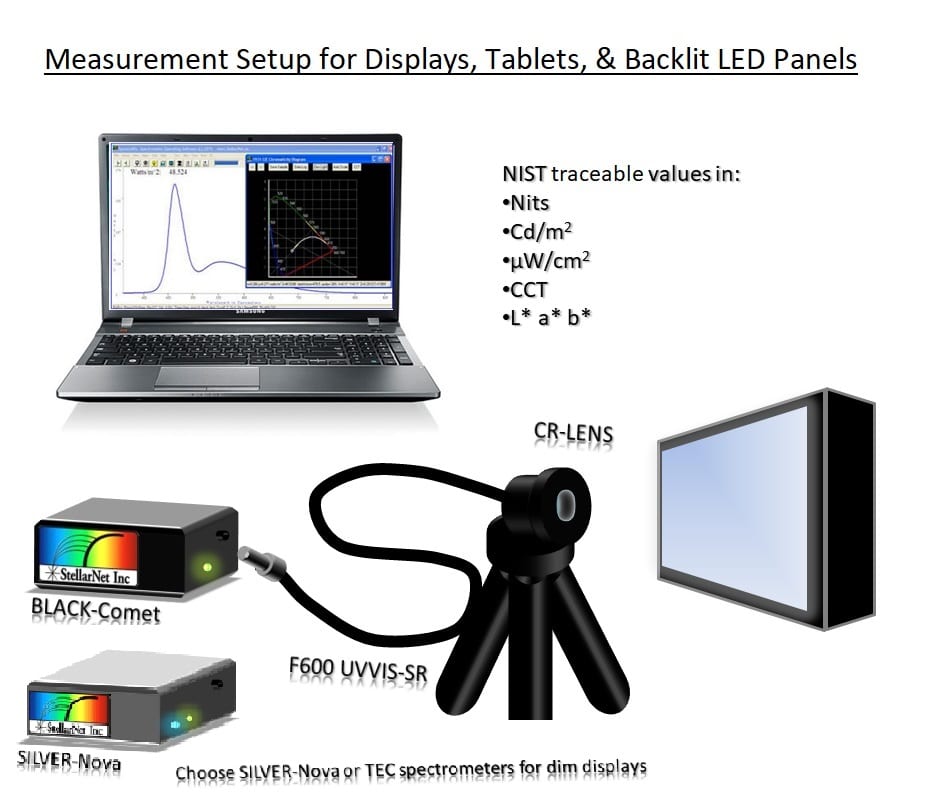

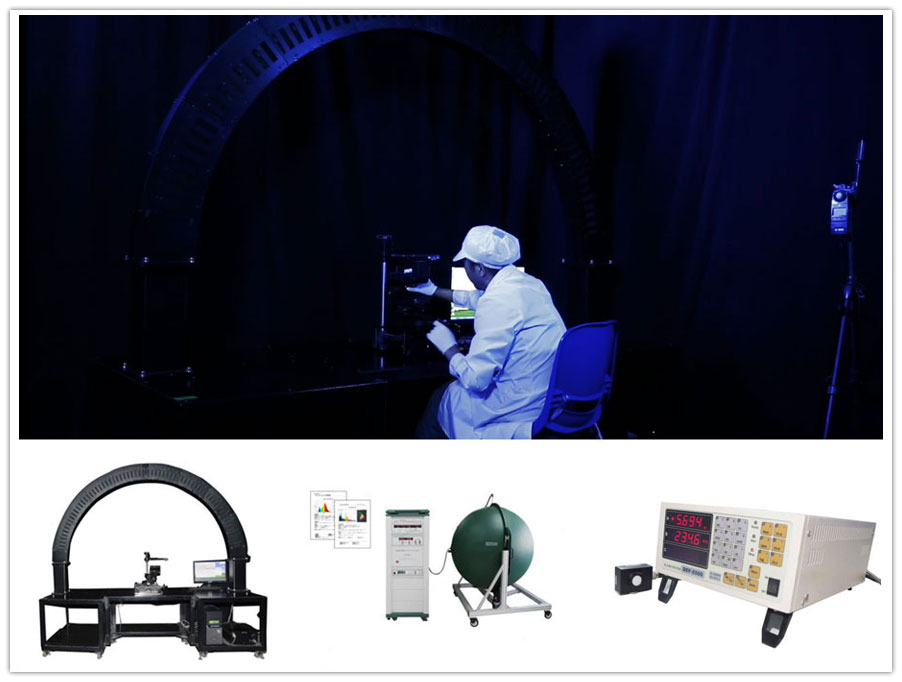

- 暗室环境：对于低亮度或高精度测量，需要在专用暗室中操作，以消除杂散光干扰（详见本系列文章14）。
软件与控制层面：
- 操作方式：以人工交互为主。操作员通过PC端软件手动设置曝光参数、选择测量区域（ROI）、选择分析算法、查看和导出结果。
- 曝光策略：可以使用高动态范围（HDR）多曝光合成算法，或多帧平均（MultiPic）降噪算法，以获得信噪比最优的测量图像。单次测量周期可以较长（数秒至数十秒）。
- 数据流：图像数据从相机传输到PC，在PC端完成全部图像处理、光度计算和缺陷分析。数据通过USB 3.0或GigE接口传输即可满足需求。
- 结果输出：生成详细的测量报告（PDF/Excel），包含统计数据、伪彩色图（False Color Map）、剖面线图（Line Profile）等。
1.3 实验室检测的核心优势#
- 无节拍时间（Tact Time）约束，可充分利用长曝光和多帧平均提升信噪比
- 操作员可实时调整参数，灵活应对不同的DUT和测量需求
- 可同时连接瞄点式光谱仪进行交叉验证
- 完整保留原始图像数据和中间处理结果，便于后续追溯分析
二、生产线（Inline）检测：以速度为中心#
2.1 生产线对检测系统的严格要求#
当成像色度计部署在生产线上时，检测系统必须满足一系列与实验室截然不同的工程约束：
节拍时间（Tact Time）要求： 这是在线检测最核心的指标。生产线的整体产能由瓶颈工站的Tact Time决定。例如，如果产线要求每块面板的检测Tact Time不超过3秒，则成像色度计从触发拍摄到输出Pass/Fail判定的全过程必须在此时间窗口内完成。这包括曝光时间、图像传输时间、图像处理时间和通信时间。
可靠性与稳定性： 产线设备需要7x24小时连续运行。系统必须在温度波动、振动等工厂环境中保持长期稳定。
自动化集成： 检测系统不能孤立运行，它必须作为整条自动化产线的一个节点，与上下游设备（传送带、机械臂、点灯治具）以及产线控制系统（PLC/MES）无缝协作。
确定性响应： 系统必须在确定的时间内给出确定的结果。不允许出现"偶尔超时"或"偶发性崩溃"的情况。
2.2 系统架构特征#

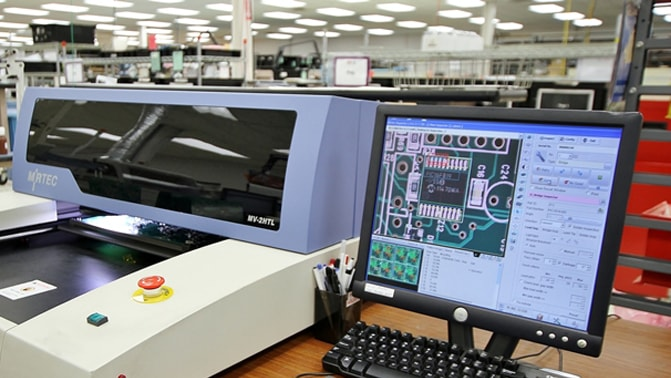

硬件层面：

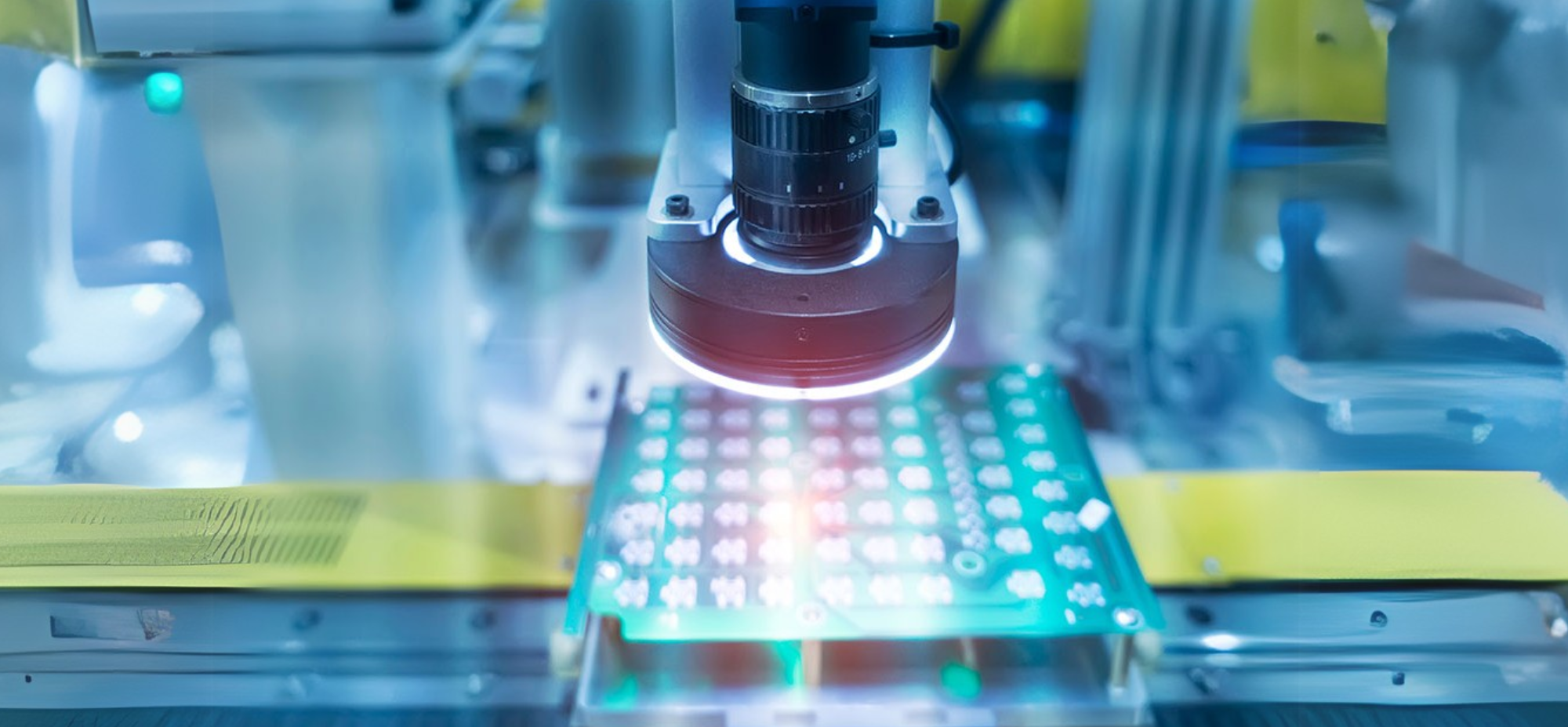

- 相机：选用工业级成像色度计，强调长期稳定性和可靠性。传感器选择上，全局快门（Global Shutter）CMOS传感器是主流，可避免运动物体的图像畸变。
- 镜头：固定焦距、固定光圈，与被测面板尺寸和检测工位距离匹配后锁定。
- 光源/点灯治具：生产线上被测显示屏需要由自动化治具点亮，并按预设的信号模式（如全白、全黑、R/G/B纯色、棋盘格等）依次驱动。点灯治具与检测系统之间需精确的时序同步。
- 数据接口：对于高分辨率、高帧率需求，通常采用CoaXPress或10GigE等高带宽接口，配合专用图像采集卡（Frame Grabber），以确保图像数据的无损、高速传输。

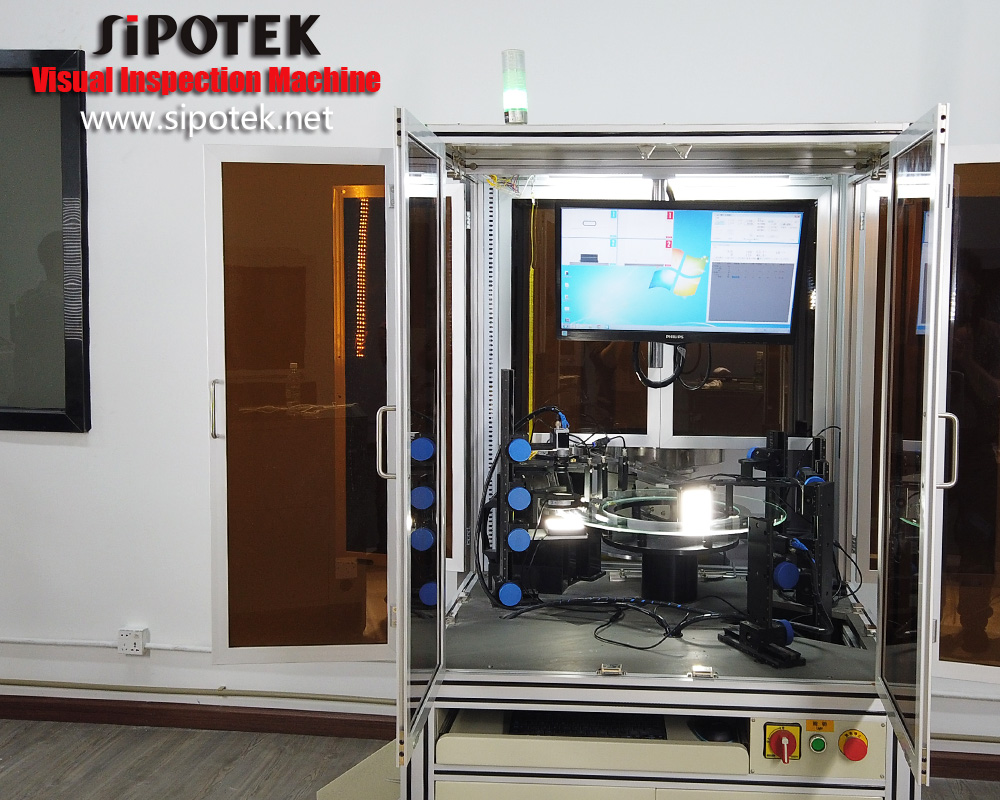

触发与控制层面：
在线检测系统的触发方式通常有两种：
| 触发方式 | 工作原理 | 适用场景 |
|---|---|---|
| 外部硬件触发 | PLC通过I/O信号触发相机拍摄。面板到位后，PLC发出触发脉冲。 | 间歇式（Stop-and-Go）产线，面板在检测工位短暂停留 |
| 编码器触发 | 传送带编码器输出脉冲信号，相机按固定位移间隔拍摄（适用于线阵相机） | 连续运动产线，面板不停顿 |
典型的在线检测时序流程如下：
- PLC控制传送带将面板送至检测工位并定位
- PLC向点灯治具发送信号，驱动面板显示第一个测试画面（如全白）
- PLC向成像色度计发送触发信号
- 相机完成曝光并传输图像至处理单元
- 图像处理软件执行预设的分析算法（亮度均匀性、色度一致性、缺陷检测等）
- 系统将判定结果（Pass/Fail）及关键参数通过通信协议返回PLC
- PLC根据判定结果控制分拣机构（良品/不良品分流）
- 重复步骤2-7切换到下一个测试画面
- 所有测试画面检测完毕后，面板流向下一工站
软件层面：
- 无人值守运行：软件以"运行模式"（Run Mode）自动执行预配置的检测流程，无需人工干预。所有参数（曝光时间、ROI定义、判定阈值）在产线调试阶段由工程师离线配置完成。
- 算法优化：为满足Tact Time要求，图像处理算法需要经过优化。可能采用GPU加速、多线程并行处理、算法精简等手段。与实验室模式不同，在线模式通常使用单次曝光而非HDR多曝光，以缩短拍摄时间。
- 判定逻辑：软件内置Pass/Fail判定逻辑，将测量结果与预设的上下限规格（Spec Limits）进行比较，自动输出判定结论。
三、系统架构对比#
以下表格总结了两种模式在关键维度上的差异：
| 维度 | 实验室（Offline） | 生产线（Inline） |
|---|---|---|
| 核心目标 | 测量精度、数据完整性 | 检测速度、判定效率 |
| 节拍时间 | 无硬性约束（数秒~数分钟） | 严格受限（通常1~10秒/面板） |
| 触发方式 | 手动或软件触发 | PLC硬件触发/编码器触发 |
| 曝光策略 | HDR多曝光、多帧平均 | 单次曝光为主 |
| 控制器 | PC + 分析软件 | 工控机(IPC) + PLC |
| 数据接口 | USB 3.0 / GigE | CoaXPress / 10GigE + 采集卡 |
| 操作模式 | 人工交互 | 无人值守自动运行 |
| 结果输出 | 详细报告（PDF/Excel） | 实时Pass/Fail + 数据归档 |
| 环境要求 | 暗室、光学平台、恒温 | 工厂环境（振动、温变、粉尘） |
| 典型用途 | 研发验证、来料检验、失效分析 | 全检（100%在线检测） |
四、SDK开发接口：集成到自动化系统#
成像色度计厂商通常提供软件开发工具包（SDK），使系统集成商能够将色度计功能嵌入自动化检测系统。SDK的能力直接决定了系统集成的深度和灵活性。
4.1 SDK的典型功能模块#
一个成熟的成像色度计SDK通常包含以下功能：
- 设备控制：相机初始化、曝光时间设置、增益调节、触发模式配置等
- 图像获取：单帧采集、连续采集、外部触发采集
- 图像处理：亮度/色度计算、ROI定义与统计、缺陷检测算法调用
- 校准管理：加载和切换不同的校准文件（如A光源标定、四色标定）
- 结果输出：获取测量数值、Pass/Fail判定结果、伪彩色图像数据
4.2 与PLC/Robot的通信#
在自动化产线中，成像色度计的控制软件需要与PLC进行双向通信。常见的通信方式包括：
| 通信方式 | 特点 | 适用场景 |
|---|---|---|
| 数字I/O | 最简单直接，通过高低电平传递触发信号和Pass/Fail结果 | 判定逻辑简单的场景 |
| TCP/IP Socket | 灵活性高，可传递结构化数据（测量值、缺陷坐标等） | 需要回传详细数据的场景 |
| 工业通信协议 | 如EtherNet/IP、PROFINET、Modbus TCP等，与PLC原生兼容 | 标准化自动化系统 |
在典型的集成方案中，控制流程为：PLC通过I/O触发信号告知检测PC"面板已就位"，检测PC执行测量后通过Socket或共享内存将结果返回PLC。整个通信延迟需要控制在确定的范围内，以保证Tact Time的可预测性。
五、节拍时间与测量精度的平衡策略#
Tact Time与测量精度之间存在天然的矛盾：更长的曝光时间和更多的处理步骤可以提升精度，但会增加检测时间。工程师需要在两者之间寻找最优平衡点。
5.1 影响Tact Time的主要因素#
一个完整的在线检测周期可分解为以下时间组成：
Tact Time = 机械定位时间 + (曝光时间 + 图像传输时间 + 图像处理时间) × 测试画面数 + 通信时间各环节的典型优化策略：
曝光时间优化：
- 根据DUT亮度选择合适的曝光时间，避免欠曝或过曝
- 对于高亮度测试画面（如全白），曝光时间可缩短至数十毫秒
- 对于低亮度画面（如低灰阶），可能需要数百毫秒至数秒的曝光
图像传输优化：
- 选择高带宽接口（CoaXPress-12单通道可达12.5 Gbps）
- 对于不需要全分辨率的应用，可使用像素合并（Binning）或ROI裁剪减少数据量
图像处理优化：
- 利用GPU进行并行图像处理
- 在传输图像的同时处理已到达的数据（流水线处理）
- 对算法进行针对性优化，减少不必要的计算步骤
5.2 精度的妥协与保障#
在线检测通常不追求与实验室相同的测量精度，而是在保证"正确判定"的前提下尽可能缩短时间。具体策略包括：
- 分级检测：在线检测使用宽松的判定阈值进行快速筛选（粗检），对于边界样本再离线复检（精检）
- 关键参数聚焦：不在线上做全参数分析，只检测与量产质量直接相关的关键指标（如亮度均匀性、坏点、色偏）
- 定期比对校准：以固定频率（如每班次、每天）使用标准板对在线设备进行比对校准，确保长期测量一致性
六、数据管理：实时判定与数据存储#
6.1 实时判定（Pass/Fail）#
在线检测系统的首要输出是对每块面板的即时判定。判定规则通常基于：
- 单项规格：每个测量参数设置上限和下限，任一项超出规格即判定Fail
- 综合评分：多个参数加权计算综合得分，与总分阈值比较
- 缺陷分类：将检出的缺陷按类型和严重程度分级（Critical/Major/Minor），不同等级对应不同的处理方式
6.2 数据存储与追溯#
即使在高速产线上，完整的检测数据归档也是现代质量管理的基本要求：
- 测量数据：每块面板的关键测量值（亮度均值、色度坐标、均匀性指标等）存入数据库，与面板序列号（SN）绑定
- 缩略图/特征图像：将伪彩色图或缺陷标注图以压缩格式存储，用于不良品的快速追溯
- 原始图像（可选）：对于判定为Fail的面板，可选择保存原始测量图像以供离线复检
- 统计分析：通过SPC（统计过程控制）工具对历史数据进行趋势分析，识别工艺漂移
数据管理系统通常与工厂MES（制造执行系统）对接，实现从原材料到成品的全流程质量追溯。
七、总结#
离线检测与在线检测并非互相替代的关系，而是互为补充。离线检测为产品开发和工艺优化提供深层洞察，在线检测为量产质量提供实时保障。成功部署在线成像色度计检测系统的关键在于：准确评估产线的Tact Time预算，选择与之匹配的硬件配置和接口方案，通过SDK将检测功能深度集成到自动化控制流程中，并建立完善的数据管理体系以支撑持续的质量改进。
常见问题#
Q1: 在线检测和离线检测在系统架构上的核心差异是什么？#
核心差异在于设计目标不同：离线检测以精度为中心，无节拍时间约束，使用科学级相机和HDR多曝光策略，操作员手动交互，通过USB/GigE传输数据，输出详细PDF/Excel报告。在线检测以速度为中心，严格受限于1~10秒/面板的节拍时间，使用工业级全局快门相机，通过CoaXPress/10GigE高带宽接口传输，由PLC硬件触发，无人值守自动运行，实时输出Pass/Fail判定。两者互为补充，离线提供深层洞察，在线提供实时保障。
Q2: 在线检测系统如何优化节拍时间（Tact Time）？#
节拍时间可分解为：机械定位时间+（曝光时间+图像传输时间+图像处理时间）x测试画面数+通信时间。优化策略包括：根据DUT亮度选择合适曝光时间（高亮画面可缩短至数十毫秒）；选择高带宽接口如CoaXPress-12（单通道12.5Gbps）；使用像素合并或ROI裁剪减少数据量；利用GPU并行处理和流水线架构同时进行传输与处理；在线模式通常采用单次曝光而非HDR多曝光以缩短拍摄时间。
Q3: 成像色度计SDK如何实现与产线PLC的自动化集成？#
SDK提供设备控制、图像获取、图像处理、校准管理和结果输出等功能模块。与PLC的通信方式有三种：数字I/O最简单直接，通过高低电平传递触发信号和Pass/Fail结果；TCP/IP Socket灵活性高，可传递测量值和缺陷坐标等结构化数据；工业协议如EtherNet/IP、PROFINET、Modbus TCP与PLC原生兼容。典型流程是PLC通过I/O触发告知面板就位，检测PC执行测量后通过Socket返回结果，整个通信延迟需控制在确定范围内以保证节拍可预测性。
本文为成像色度计技术知识库系列文章。
