近眼显示测试：模拟入瞳与视场角分析

#

引言：为什么近眼显示的测量如此特殊

#

VR（虚拟现实）和AR（增强现实）设备的近眼显示器（Near-Eye Display, NED）与传统平板显示器在测量方法上存在根本性差异。当我们测量一台电视或手机屏幕时，可以将成像设备放在数十厘米外直接拍摄屏幕表面——因为屏幕是一个真实存在的发光平面。但NED完全不同：用户的眼睛距离NED光学组件的最后一个光学表面仅有十几毫米，显示图像是通过NED内部的微显示器和光学系统组合生成的虚像，这个虚像可能被投射到数十厘米到无穷远的位置。

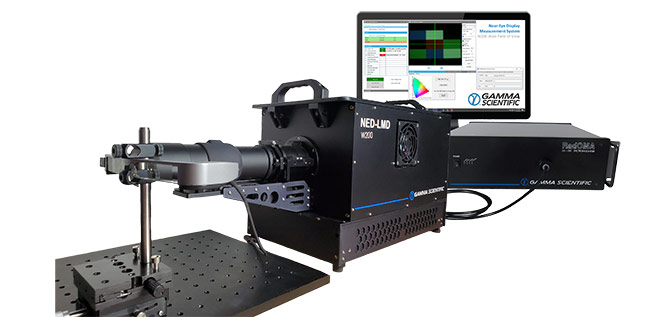

要测量这样一个系统的光学性能，测量设备必须"假装自己是人眼"——将自身的光学入口放置在人眼瞳孔应该在的位置，以人眼的视角和孔径大小来采集图像。这一需求催生了专门针对NED测试的特制镜头设计，包括前光阑镜头（Front-Stop Lens）和锥光镜头（Conoscopic Lens），它们的共同特征是将入瞳放置在镜头机械结构的前端，模拟人眼的光学入口。

VR/AR近眼显示的光学特殊性

#

光路结构

#

NED系统的光路与平板显示器完全不同。一个典型的VR头戴设备中，微显示器（如Micro OLED、LCoS或LCD面板）产生的图像经过一组近眼光学透镜后，在用户眼前形成一个放大的虚像。用户看到的不是微显示器本身，而是经过光学放大后的虚拟画面。

这一光学架构导致了以下测量特殊性：

极短的工作距离。 人眼离NED光学组件最后一个光学表面的距离（称为眼距，Eye Relief）通常仅为10~20 mm。测量设备必须在如此短的工作距离内完成入瞳定位和图像采集。

有限的出瞳尺寸。 NED系统有一个设计好的出瞳（Exit Pupil, XP），人眼的虹膜必须位于出瞳内才能看到完整的图像。出瞳的直径通常为4~10 mm。只有当测量设备的光学入口也位于出瞳内时，才能获取有效的测量数据。

眼盒（Eyebox）约束。 眼盒定义了人眼可以在其中移动而仍然看到可接受图像质量的空间范围。沿横向和轴向偏离最佳出瞳位置时，图像质量会下降但仍在允许范围内。测量不同眼盒位置的图像质量，是NED测试的重要内容。

宽视场角。 沉浸式VR设备的视场角（FOV）通常达到90~120度，远超传统显示器的视角范围。测量如此宽的视场角对镜头的光学设计提出了严苛要求。

VR与AR的测量差异

#

VR和AR在测量上有重要区别：

VR（虚拟现实） 是封闭的数字环境，不涉及环境照明。测量条件相对简单，主要关注显示图像本身的亮度、色度、均匀性、畸变和分辨率。

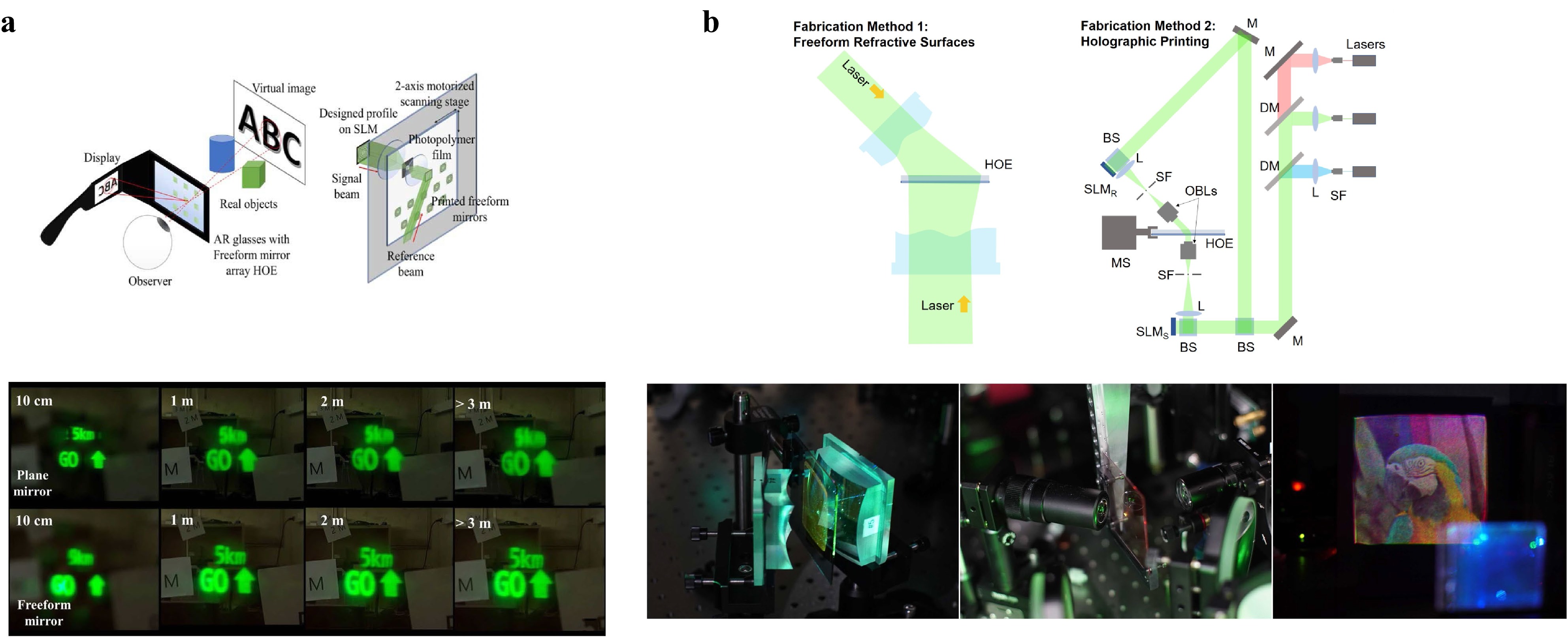

AR（增强现实） 在真实世界之上叠加数字内容，涉及环境照明的透过率和叠加效果。测量需要考虑显示图像在不同环境光条件下的可见度、对比度和颜色准确性。透明光波导等AR光学方案还引入了色散、FOV限制和出瞳复制等额外的测量需求。

为什么需要特制镜头模拟人眼入瞳

#

传统镜头的局限

#

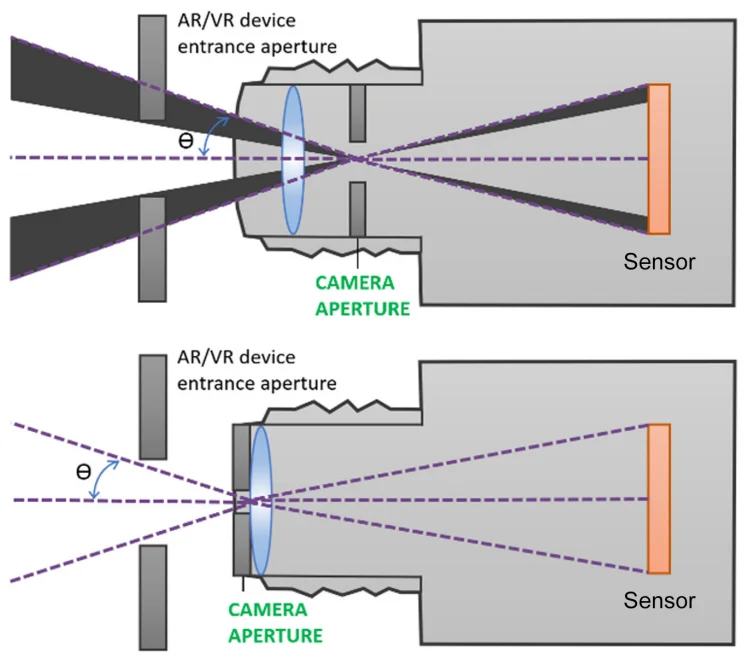

标准工业镜头的入瞳（即光线进入镜头的有效孔径位置）通常位于镜头的机械结构内部，距离前端玻璃表面有一定距离。当这种镜头靠近NED时，镜头的物理外壳会与NED的光学组件发生空间冲突——入瞳无法被放置在NED的出瞳位置。

更重要的是，即使勉强放置，传统镜头的入瞳形状和大小也不匹配人眼瞳孔的特性。人眼的瞳孔直径在2~8 mm之间变化（随光照条件），且瞳孔位于眼球的最前端。测量设备需要模拟这一特性，才能获取与人眼视觉体验一致的测量结果。

核心设计要求

#

NED测试镜头需要满足的基本要求可以概括为四点：

1. 入瞳位置前置：成像色度计的入瞳必须完全位于NED的出瞳内，这要求入瞳处于镜头机械结构的前方而非内部
2. 入瞳尺寸可调：入瞳尺寸必须小于NED系统的出瞳尺寸，且需要能够改变光阑大小以模拟人眼在不同光照条件下的瞳孔状态（如3.6 mm模拟明视觉，7 mm模拟暗视觉）
3. 宽视场覆盖：镜头视场需要覆盖NED的完整显示范围（对于VR设备可能超过100度）
4. 足够的空间分辨率：在感兴趣的测量项目上提供足够的角度分辨率

这些要求催生了两种主要的镜头设计方案。

前光阑镜头的工作原理

#

基于目镜的方案

#

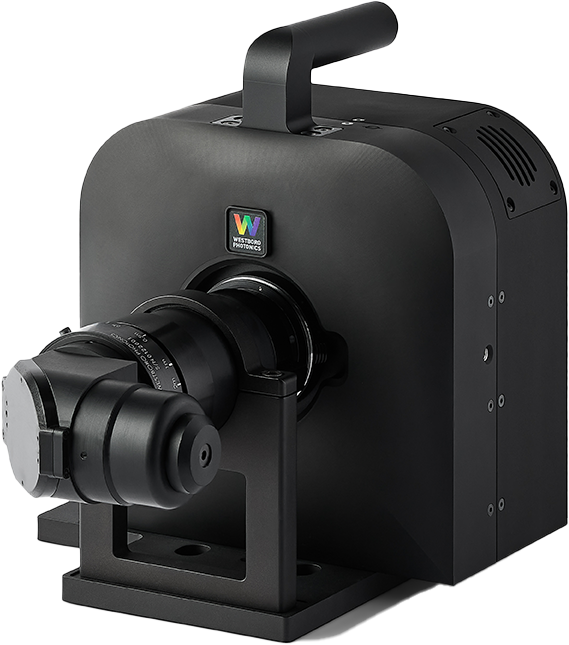

前光阑镜头（Front-Stop Lens）的核心设计思想是将光阑（即入瞳定义孔径）放置在镜头的最前端。一种实现方式是使用目镜光学设计：

单目镜方案。 直接将一个具有适当焦距（如50 mm）的目镜安装在成像色度计的前端。入瞳位于目镜的前方，可以被放置在NED的出瞳内。这种方案结构简单，适合高分辨率、小视场（约15度）的测量——例如对NED中心区域的像素级细节进行精确分析。

使用50 mm前光阑目镜镜头对VR设备进行测试时，可以清晰地看到图像中的子像素结构。中心区域的成像质量通常高于边角区域，边角区域会出现锐度下降和畸变增大的现象。

双目镜组合方案。 为了覆盖更大的视场范围，可以使用两个目镜组合的方案。成像色度计的入瞳整体位于NED系统的眼盒内，在双目系统的出瞳处放置经典透镜进行成像。这种方案的灵活性更高——通过更换不同焦距的后端透镜，可以在视场角和成像分辨率之间进行缩放调节。

例如，使用双目镜前置光阑镜头与8 mm透镜组合测试VR设备时，可以获得覆盖大视场范围的亮度图像，适合进行眼盒测试和均匀性分析。

分辨率与视场的权衡

#

NED测试中存在一个基本的光学权衡：

• 大视场需要短焦距镜头，但短焦距降低了角度分辨率
• 高分辨率需要长焦距镜头或大尺寸传感器，但长焦距限制了视场角
• 传感器像素数是固定的，视场角越大，每度视场分配到的像素数越少

因此，实际测试通常需要两种配置：

1. 高分辨率配置（小视场、长焦距）：用于像素级检测、MTF测量、子像素分析
2. 大视场配置（宽视场、短焦距）：用于FOV测量、整体均匀性评估、畸变分析

锥光镜头（Conoscopic Lens）的工作原理

#

傅里叶光学原理

#

锥光镜头（也称cosonoscopic镜头或超心镜头）采用了完全不同的光学设计理念。它利用傅里叶光学原理，将发光点的角度分布映射到图像传感器上——每个传感器像素对应一个不同的发射角度，而非一个空间位置。

这种映射方式的关键特征是：

• 光阑（入瞳）自然位于镜头的最前端
• 可以实现非常大的测试视场（达到120度或更大）
• 镜头形成中间实像，最终在传感器上的像是倒置的
• 可以与不同焦距的后端镜头组合，实现不同视场的测量

适用场景

#

锥光镜头特别适合以下NED测试场景：

• 宽FOV均匀性测量：一次采集覆盖NED的完整视场，评估亮度和色度的角度分布
• 眼盒扫描：通过在眼盒范围内移动锥光镜头位置，评估不同眼位下的图像质量变化
• 视场角测量：直接从角度分布图像中提取FOV参数
• 对比度评估：在整个视场范围内评估对比度的角度依赖性

局限性

#

锥光镜头的主要局限是空间分辨率受限。由于其设计目标是角度分辨而非空间分辨，随着FOV增加，成像分辨率会降低。此外，大视场范围内不可避免地存在一定的桶形畸变，需要通过校准和软件校正来补偿。

因此，锥光镜头不适合需要高空间分辨率的测试项目（如像素级缺陷检测或高频MTF测量），这些任务应使用前光阑目镜方案。

视场角（FOV）的测量方法

#

FOV的定义

#

视场角定义了用户通过NED能看到的最大角度范围，通常分为水平FOV、垂直FOV和对角线FOV。对于VR设备，沉浸感在很大程度上取决于FOV——更大的FOV意味着更强的空间存在感。

测量方法

#

FOV的测量基本流程：

1. 在NED上显示标准图案：通常使用在四个角和中心标记有特征点的测试画面
2. 采集虚像：使用宽视场配置的测量系统（如锥光镜头或短焦距前光阑镜头）从NED出瞳位置采集图像
3. 角度标定：利用已知角度间距的标准靶标建立图像像素位置与角度的对应关系
4. FOV计算：测量图像中最外侧可见特征点对应的角度，即为有效FOV

有效FOV与光学FOV

#

需要区分两个概念：

• 光学FOV：NED光学系统的理论最大视场角
• 有效FOV：在满足最低亮度和图像质量要求的条件下，用户实际可用的视场角

有效FOV通常小于光学FOV，因为NED在视场边缘的亮度衰减、分辨率下降和色差增大会导致边缘区域的图像质量不可接受。测量有效FOV需要在亮度均匀性和图像质量评估的基础上确定可用边界。

MTF在近眼显示评估中的应用

#

为什么MTF对NED至关重要

#

调制传递函数（Modulation Transfer Function, MTF）量化了光学系统传递空间细节的能力。对于NED系统，MTF综合反映了微显示器分辨率、NED光学透镜质量和整个光路的成像性能。

NED的MTF测量与普通显示器的MTF测量有一个关键区别：NED的MTF在视场不同位置可能差异很大。中心区域的MTF通常最高，随着偏离中心向边缘移动，MTF逐渐下降。这种空间变化的MTF特性是NED光学设计质量的重要指标。

测量方法

#

NED的MTF测量可以使用以下方法：

斜边法（Slanted Edge Method）。 在NED上显示一条与水平或垂直方向呈小角度（如5度）的黑白斜边。通过高分辨率前光阑镜头采集该斜边的虚像，分析灰度过渡的锐利程度，计算边缘扩展函数（ESF）、线扩展函数（LSF），再经傅里叶变换得到MTF曲线。

线对法（Line Pair Method）。 在NED上显示不同空间频率的线对图案（交替黑白条纹），测量各频率下黑白条纹之间的对比度，直接构建MTF vs. 空间频率的关系曲线。

MTF的空间分布评估

#

为全面评估NED的成像质量，需要在视场中的多个位置分别测量MTF。典型的做法是在中心、四个边缘和四个角落共9个或更多位置进行测量，绘制MTF的空间分布图。

这种空间分布的MTF数据对NED的光学设计优化具有直接指导意义——它揭示了光学系统在哪些视场位置存在像差瓶颈，帮助设计师有针对性地改进镜头结构。

畸变和色差的测量

#

畸变测量

#

NED系统由于使用了短焦距、大视场的光学设计，畸变几乎不可避免。常见的畸变类型包括：

桶形畸变（Barrel Distortion）。 图像边缘向外膨胀，直线在边缘弯曲为弧形。这是短焦距广角镜头的典型特征。

枕形畸变（Pincushion Distortion）。 图像边缘向内收缩。

非对称畸变。 由光学元件的偏心或倾斜引起的不对称畸变。

测量方法是在NED上显示已知几何形状的标准图案（如棋盘格或点阵），在出瞳位置采集虚像，通过对比实际图像形状与标准图案计算畸变量。

值得注意的是，VR设备通常会通过软件预畸变（Pre-distortion）来补偿光学系统的畸变——即在渲染画面时有意引入相反方向的畸变，使其经过光学系统后呈现为无畸变的画面。测量时需要区分"经过预畸变补偿后的残余畸变"和"光学系统本身的原始畸变"。

色差测量

#

色差（Chromatic Aberration）是由光学材料对不同波长光线的折射率不同而引起的。在NED系统中，色差表现为：

横向色差（Lateral Chromatic Aberration, LCA）。 不同颜色的图像在横向上产生偏移，导致边缘出现彩色条纹。LCA通常在视场边缘最为明显。

纵向色差（Longitudinal Chromatic Aberration）。 不同颜色的图像在纵向（即深度方向）上的焦距不同，导致无法同时对所有颜色精确对焦。

色差测量通常使用以下方法：

1. 在NED上分别显示红色、绿色、蓝色的高对比度图案（如十字线或网格）
2. 使用成像色度计在相同位置和对焦条件下分别采集三个颜色通道的图像
3. 比较不同颜色通道中同一特征点的位置偏移，计算横向色差
4. 分析不同颜色通道的最佳对焦距离差异，计算纵向色差

NED测试的自动化趋势

#

机器人辅助测试

#

NED的全面质量评估需要在眼盒范围内的多个位置进行测量（如在横向和纵向各5个位置的25点网格），每个位置可能需要切换多种测试图案和测量配置。手动操作效率低下且重复性差。

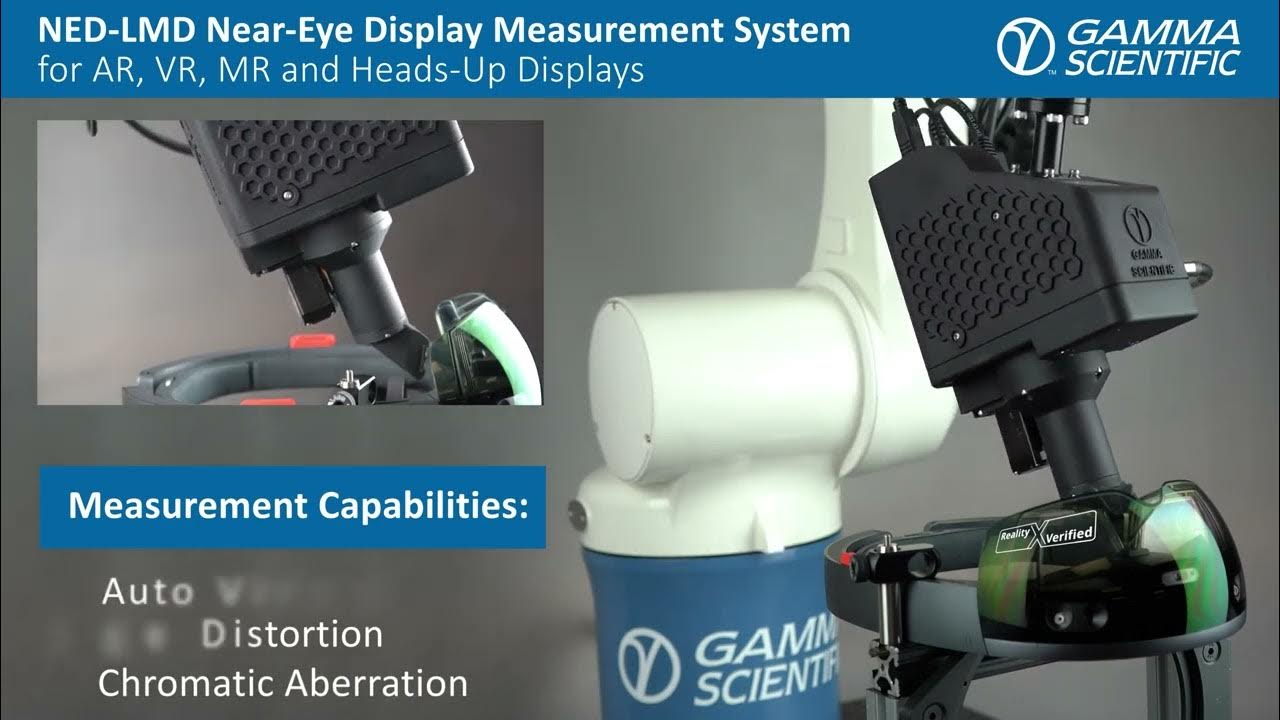

自动化解决方案采用多轴运动平台或机器人手臂来精确定位成像色度计，按照预编程的位置序列自动完成整个眼盒范围的扫描测量。轻量化和小型化的成像色度计是实现这一目标的硬件前提。

产线集成

#

对于VR/AR设备的批量生产，NED测试需要集成到产线中并满足节拍时间要求。产线测试方案通常做出以下折中：

• 减少眼盒采样点数量（如仅测中心点和4个边缘点）
• 选择关键测试项目而非全面测试
• 使用宽视场配置一次采集覆盖更大范围
• 通过软件自动化消除人工操作环节

在产线环境中，成像色度计与NED的精确对准是效率和重复性的关键。自动对准系统通过分析NED出瞳的光斑形态和位置，实时调整成像设备的空间姿态，确保每次测量都在最佳出瞳位置进行。

NED测试的关键质量参数总结

#

一套完整的NED光学质量评估包含以下核心参数：

不同测试项目对镜头配置的需求不同，这意味着一套完整的NED测试系统通常需要配备多种镜头，并具备快速切换的能力。

常见问题

#

Q1: 为什么VR/AR近眼显示测试需要专门设计的特制镜头？

#

NED的测量设备必须模拟人眼——将光学入口放置在人眼瞳孔应该在的位置。但标准工业镜头的入瞳位于机械结构内部，靠近NED时会与光学组件发生空间冲突，无法放置在NED的出瞳位置（通常仅1020mm眼距）。因此催生了前光阑镜头和锥光镜头两种专用设计：前者将光阑放在镜头最前端，适合高分辨率小视场测量；后者利用傅里叶光学原理将角度分布映射到传感器上，可覆盖120度以上的宽视场。两者入瞳均可调节（3.67mm）以模拟不同光照下的人眼瞳孔状态。

Q2: 近眼显示的MTF测量与普通显示器有什么不同？

#

NED的MTF测量有一个关键区别：MTF在视场不同位置可能差异很大，中心区域通常最高，向边缘逐渐下降。因此需要在视场中的多个位置（通常9个以上，包括中心、四边缘和四角落）分别测量MTF，绘制空间分布图。测量方法包括斜边法（显示黑白斜边分析灰度过渡）和线对法（显示不同频率条纹测量对比度）。这种空间分布的MTF数据直接指导NED光学设计优化，揭示像差瓶颈位置。

Q3: VR和AR设备在光学测试上有哪些主要差异？

#

VR是封闭数字环境，不涉及环境照明，测量条件相对简单，主要关注显示图像本身的亮度、色度、均匀性、畸变和分辨率。AR在真实世界上叠加数字内容，需要额外考虑环境照明的透过率和叠加效果，评估显示图像在不同环境光条件下的可见度、对比度和颜色准确性。透明光波导等AR光学方案还引入了色散、FOV限制和出瞳复制等额外测量需求，使AR的光学测试复杂度显著高于VR。

本文为成像色度计技术知识库系列文章。
