HUD（抬头显示）测量的特殊光学要求#
引言：测量一个"不存在的图像"#
HUD（Head-Up Display，抬头显示）的测量与常规平板显示器有本质区别：它测量的不是一个物理存在的发光面，而是由光学系统投射到驾驶员视线前方的虚像（Virtual Image）。这个虚像悬浮在挡风玻璃前方数米的位置，没有实体承载，其亮度、色度、清晰度和几何精度都取决于复杂光路中每一个光学元件的协同表现。
对于传统的点式亮度计或色度计，测量一个距离可变、尺寸有限的虚像已经颇具挑战；而对HUD的全面质量评估——包括重影检测、畸变测量、MTF分析、虚像距离验证——则需要成像色度计配合电子变焦镜头和专用分析软件形成系统级解决方案。
HUD的光学系统原理#
基本架构#
HUD系统的核心光路由三个关键组件构成：
画面生成单元（Picture Generation Unit, PGU）。 负责生成原始显示图像。常见的PGU技术包括TFT-LCD面板（搭配LED背光）、DLP（数字光处理）芯片和LCoS（硅基液晶）芯片。PGU的分辨率、亮度和对比度直接决定了虚像的基本画质。
光学放大与折叠系统。 包括反射镜（平面镜和曲面镜）、透镜等光学元件，负责将PGU发出的光线进行放大、折叠和方向调整，最终指向挡风玻璃上的投射区域。曲面镜同时承担放大倍率和像差校正的功能。
挡风玻璃（Combiner）。 作为半反射半透射的光学元件，将HUD投射的图像叠加到驾驶员的前方视野中。挡风玻璃的曲率、倾斜角度、夹层结构和镀膜特性都对虚像质量产生直接影响。
三种HUD类型#

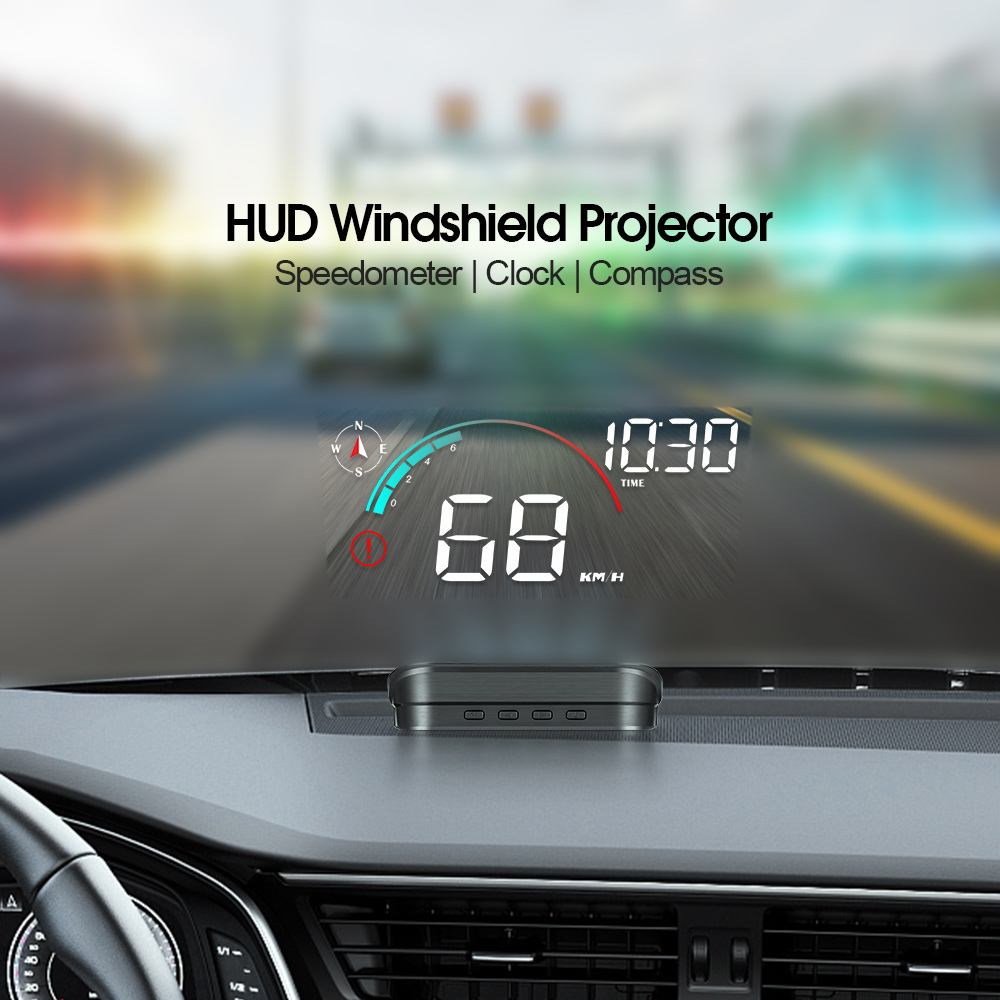

C-HUD（Combiner HUD）。 使用独立的半透明组合器（通常为塑料透镜），安装在仪表盘上方。投射面积小，虚像距离近（约2米），成本低，多见于入门级车型和后装市场。

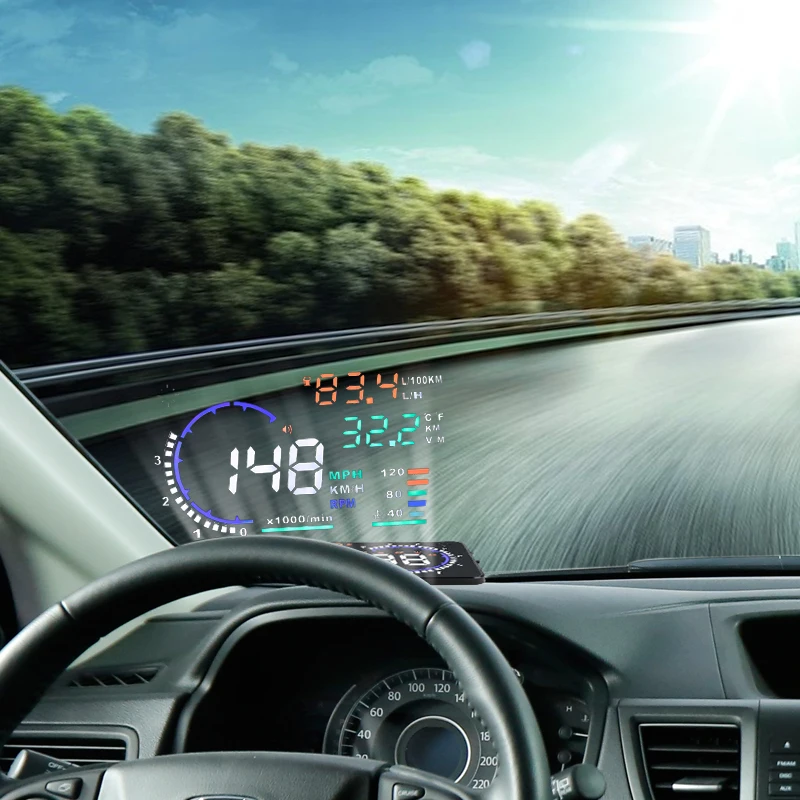

W-HUD（Windshield HUD）。 直接利用挡风玻璃作为组合器。投射面积较大，虚像距离可达2~10米，是目前主流的前装HUD方案。由于挡风玻璃本身并非为光学应用设计，其楔形结构和曲率变化会引入畸变和双像等问题。
AR-HUD（Augmented Reality HUD）。 在W-HUD基础上将虚像距离延伸到7~15米甚至更远，并实现与真实道路场景的空间叠合（如导航箭头叠加在实际车道上）。AR-HUD对虚像的距离精度、几何一致性和动态响应速度提出了最高要求。
虚像距离测量的特殊性#
为什么虚像距离很重要#
HUD虚像的投射距离直接影响驾驶员的使用体验和安全性。如果虚像距离过近，驾驶员的眼睛需要在远处的路面和近处的虚像之间频繁调焦，增加视觉疲劳；如果虚像距离与标称值偏差过大，AR-HUD的虚拟信息将无法与真实场景准确叠合，导致信息误导。
测量原理#
虚像距离的测量利用了光学成像的基本原理：当成像色度计的镜头对焦到虚像平面时，根据镜头的焦距设置可以反算出虚像的距离。
具体而言，使用电子变焦镜头的成像色度计在多个焦距位置采集虚像图像，通过分析每个焦距位置的图像清晰度（如边缘锐度或对比度），确定虚像最清晰时对应的焦距值，再将该焦距值转换为实际距离单位。
这一过程的精度取决于：
- 电子变焦镜头的焦距步进精度和重复性
- 清晰度评估算法的灵敏度
- 被测虚像本身的景深范围（虚像并非无穷薄的平面，而是有一定的深度）
挑战：虚像不在一个平面上#
在W-HUD和AR-HUD中，由于挡风玻璃具有曲率，虚像并非投射在一个平整的平面上，而是呈现出一定的曲面形状。这意味着虚像不同区域的距离可能不同——中心区域可能在7米处，而边缘区域可能在6.5米或7.5米处。
因此，虚像距离的测量不能仅测一个点，而需要在虚像的多个采样位置分别测量距离，生成虚像距离分布图，评估距离均匀性。
电子变焦镜头自动对焦虚像#
为什么需要电子变焦#
传统的定焦镜头只能对焦到一个固定距离，无法适应HUD虚像距离可变的测量需求。电子变焦镜头（也称电控调焦镜头）通过软件指令控制焦距，可以在连续的距离范围内自动切换对焦位置。
在HUD测量中，电子变焦镜头的典型工作模式包括：

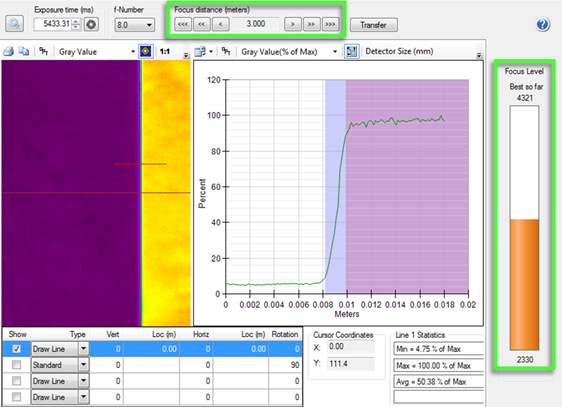

Focus Sweep模式。 镜头从最近焦距到最远焦距连续扫描，在每个焦距位置采集一帧图像。通过分析整个扫描过程中的图像清晰度变化曲线，确定虚像最清晰对焦点对应的距离。
Focus Mode模式。 在已知虚像大致距离的情况下，镜头直接对焦到目标距离，采集单帧图像用于亮度、色度或空间质量分析。
校准要求#
电子变焦镜头的焦距设定值需要与实际距离建立精确的对应关系。校准通常使用已知距离的标准靶标进行：在不同距离放置高对比度靶标（如ISO 12233分辨率卡或棋盘格图案），记录镜头对焦到各距离时的焦距电控值，建立焦距-距离的标定曲线。
校准的精度直接决定了虚像距离测量的准确度。环境温度变化可能导致镜头焦距漂移，因此在要求严格的应用中，需要在工作温度范围内进行多温度点校准。
重影（Ghosting）的成因和检测方法#
重影的物理成因#
重影是W-HUD中最常见且最受关注的图像质量问题。当PGU发出的光线到达挡风玻璃时，一部分光在玻璃外表面被反射形成主像（Primary Image），另一部分穿透外表面后在玻璃内表面被反射，形成一个位置偏移的次像（Secondary Image）。这两个像在驾驶员的视野中叠加，形成重影效果。
重影的严重程度取决于：
- 挡风玻璃的厚度：玻璃越厚，内外表面反射像的偏移量越大
- 挡风玻璃的楔角：楔形夹层结构是减轻重影的标准手段，通过使内外表面不平行来分离主像和次像的方向
- 入射角：光线在玻璃上的入射角度影响反射率和偏移方向
- PGU的亮度分布：高亮度区域的重影更容易被感知
重影的检测方法#
使用成像色度计检测重影的标准方法如下：
- 显示高对比度测试图案：在PGU上显示白色方块或线条图案（黑色背景），使主像和重影像都能被清晰采集
- 图像采集：成像色度计对焦到虚像距离，采集包含主像和重影像的完整图像
- 重影分离：软件算法自动识别主像和重影像，计算两者之间的空间偏移量（通常以像素或角度为单位）
- 重影强度量化：计算重影像的亮度与主像亮度的比值，即重影对比度。典型的合格标准要求重影对比度低于一定阈值
- 重影方向分析：确定重影相对于主像的偏移方向（通常为垂直方向，取决于玻璃楔角设计）
JND在重影评估中的应用#
研究表明，人眼对重影的感知与重影的对比度、偏移量和背景亮度有关。简单的亮度比值不能完全反映重影的可感知程度。因此，部分高级检测方案引入了基于JND的重影评估模型，综合考虑空间频率和背景适应等视觉因素，给出更贴近人眼实际感受的重影严重性评分。
畸变（Distortion）测量#
畸变的来源#
HUD虚像的畸变来源于光路中所有光学元件的综合效应：
- PGU本身可能存在光学畸变
- 反射镜的面形误差导致局部放大率变化
- 挡风玻璃的曲率不均匀引入非对称畸变
- 安装公差导致各光学元件的相对位置偏移
对于AR-HUD，畸变问题尤为关键：虚拟导航箭头如果因畸变而偏移了实际车道位置，将直接影响驾驶安全。
测量方法#
畸变测量通常采用以下步骤：
- 显示标准图案：在PGU上显示点阵或网格测试图案，点位按照均匀间距排列
- 采集虚像：成像色度计采集虚像中的点阵或网格图像
- 点位提取：软件自动识别图像中每个测试点的实际位置坐标
- 偏差计算：将每个测试点的实际位置与理想位置（无畸变时的预期位置）进行比较，计算偏差矢量
- 畸变量化：通过标准公式计算畸变百分比，可区分桶形畸变、枕形畸变和非对称畸变
常用的畸变评估方法参考SAE J1757-2标准中的定义，使用9点或更多标准测试点，计算各点到参考线段的距离偏差。
视场角（FOV）测量#
视场角定义了虚像在驾驶员视野中的角度范围。通过测量标准测试画面中各点之间的距离，结合虚像距离，可以计算水平视场角和垂直视场角。
典型的W-HUD水平视场角约为5~10度，垂直视场角约为2~4度；AR-HUD的视场角更大，水平可达10~15度，垂直5~7度。视场角的测量精度直接影响虚像尺寸的评估准确性。
亮度和对比度在不同环境光条件下的评估#
日光条件下的挑战#
HUD面临的最极端亮度挑战是日光环境。在晴天日照条件下，挡风玻璃外的环境亮度可达10,000 cd/m²以上。要使虚像在如此高亮度的背景下保持可读性，虚像本身的亮度需要足够高，且与背景之间的对比度需要满足最低可读性阈值。
ISO 15008标准定义了在不同环境照度条件下车载显示和HUD的最低亮度和对比度要求。测试时需要模拟不同的环境光条件（从夜间到强日照），逐一评估虚像的可读性。
亮度均匀性#
与普通显示器类似，HUD虚像也存在亮度均匀性问题。由于光路中曲面镜的特性，虚像的中心区域通常比边缘区域更亮。均匀性的评估方法与显示器相似，使用成像色度计采集整个虚像区域的亮度分布，计算中心亮度与各采样点亮度的偏差比例。
对比度测量#
HUD的对比度评估包括两个维度：
全开/全关对比度。 在全白画面和全黑画面下分别测量虚像区域的亮度，计算比值。这一指标反映PGU的基本对比度性能。
棋盘格对比度。 显示棋盘格图案，在相邻的白格和黑格中分别测量亮度，计算局部对比度。这一指标更能反映实际使用中相邻高低亮度区域之间的对比度表现，也更贴近文字和图标的显示场景。
MTF（调制传递函数）测量#
MTF衡量的是光学系统在不同空间频率下传递对比度的能力，是评估HUD虚像清晰度的关键指标。
HUD的MTF测量通常采用ISO 12233斜边法：在PGU上显示一条精确的斜边（黑白交界线），通过分析虚像中该斜边的灰度过渡轮廓，计算边缘扩展函数（ESF）和线扩展函数（LSF），再经傅里叶变换得到MTF曲线。
MTF曲线显示了对比度随空间频率增加而衰减的趋势。在特定的截止频率处，MTF值需要满足最低要求（例如在奈奎斯特频率的一半处MTF > 0.3），才能确保虚像中的文字和图标具有足够的清晰度。
光斑尺寸（Spot Size）分析#
光斑尺寸测试用于评估HUD虚像面上的成像锐利度。理想情况下，PGU上的一个点在虚像面上也应成为一个无限小的点。实际上，由于光学系统的各种像差，虚像上的每个点都会扩展为具有一定直径的光斑。
光斑尺寸的评估指标包括：
- 平均值（Average）：虚像区域内所有采样点的光斑直径平均值，反映系统的整体成像锐度
- 标准偏差（Standard Deviation）：光斑尺寸在空间上的波动程度，反映锐度的均匀性
- 最小值（Minimum）：系统在最佳位置的成像性能上限
- 最大值（Maximum）：系统在最差位置的成像性能下限，对识别设计弱点至关重要
光斑尺寸越小且越均匀，虚像的清晰度越高、越一致。
HUD测量系统的构成#
一套完整的HUD光学测量系统通常包含以下组件：
成像色度计或成像亮度计。 作为核心测量设备，提供高分辨率、高动态范围的空间光学测量能力。对于需要同时评估色度性能的场景，使用成像色度计；仅需亮度测量时，成像亮度计即可满足需求。
电子变焦镜头。 支持软件控制的连续变焦，实现虚像距离自动测量和不同距离面的快速切换对焦。
HUD专用测试软件模块。 集成重影分析、畸变测量、MTF评估、虚像距离计算、亮度/色度分析、FOV测量等专用功能。测试序列可按照SAE J1757-2等标准自动执行。
暗室或受控照明环境。 基准测量通常在暗室中进行（环境照度 < 1 lux）。评估不同环境光条件下的性能时，需要配备可控的环境光模拟系统。

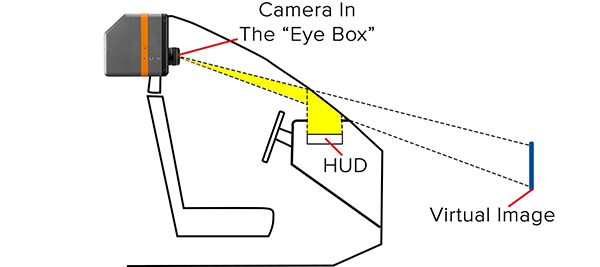

定位夹具。 精确固定HUD模组或整车挡风玻璃的位置，确保测量几何的重复性。成像色度计的光轴需要对准HUD的设计眼点（Eye Point），即驾驶员双眼的预设位置。
阳光倒灌测试#
除常规光学性能测试外，HUD还需通过阳光倒灌测试。强烈的日光可能沿HUD光路的反向路径进入系统，汇聚在PGU表面造成热损伤。这一测试通常使用太阳光模拟器在受控条件下进行，不属于成像色度计的测量范畴，但在HUD的完整验证流程中不可或缺。
从模组到整车：HUD测量的两个阶段#
模组级测量#

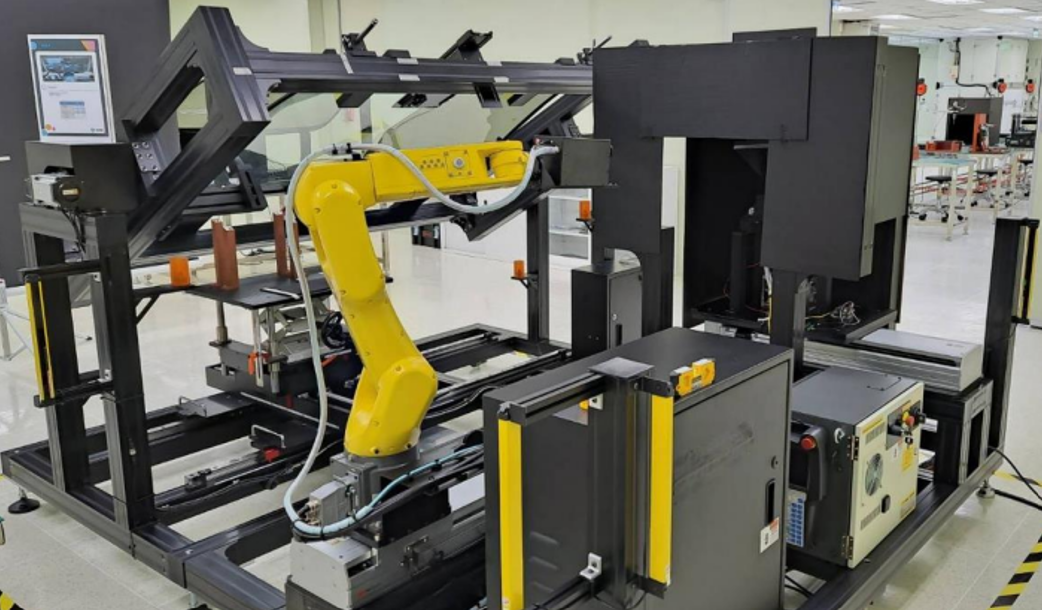

在HUD制造商的产线上，模组级测量在暗室环境中对独立的HUD单元进行检测。此时测量的是HUD模组本身的光学性能，不包含挡风玻璃的影响。模组级测量可以高效地筛选出PGU缺陷、光学对准偏差和机械装配问题。
整车级测量#
HUD安装到车辆后，需要通过挡风玻璃进行整车级测量。此时测量的是驾驶员实际看到的虚像质量，包含了挡风玻璃引入的所有光学效应（重影、畸变、色散、透过率衰减等）。整车级测量的复杂度更高，需要将成像设备准确放置在设计眼点位置，并考虑眼盒（Eyebox）范围内不同位置的虚像质量变化。
整车级测量的一个重要应用是评估和优化挡风玻璃的光学设计——通过对比模组级和整车级的测量结果，可以分离出挡风玻璃对虚像质量的具体影响，为玻璃供应商的工艺改进提供定量依据。
常见问题#
Q1: HUD重影（Ghosting）是如何产生的，怎样检测？#
重影是W-HUD中最常见的图像质量问题。当PGU发出的光线到达挡风玻璃时，一部分在外表面反射形成主像，另一部分穿透外表面后在内表面反射形成位置偏移的次像，两者叠加形成重影。其严重程度取决于玻璃厚度、楔角、入射角和PGU亮度分布。检测方法是在PGU上显示高对比度图案，成像色度计对焦到虚像距离采集图像，软件自动分离主像和重影像，计算空间偏移量和亮度比值（重影对比度），并与阈值比较判定是否合格。
Q2: 为什么HUD测量需要电子变焦镜头？#
HUD虚像的投射距离可变（W-HUD为210米，AR-HUD为715米甚至更远），且由于挡风玻璃曲率，虚像不同区域的距离可能不同。传统定焦镜头只能对焦到固定距离，无法适应这一需求。电子变焦镜头通过软件指令控制焦距，支持Focus Sweep模式（连续扫描确定最清晰对焦距离）和Focus Mode模式（直接对焦到目标距离采集图像），能实现虚像距离自动测量和不同距离面的快速切换，是HUD光学测量系统的核心组件。
Q3: 模组级和整车级HUD测量有什么区别？#
模组级测量在暗室中对独立HUD单元检测，测量的是HUD模组本身的光学性能，不包含挡风玻璃影响，可高效筛选PGU缺陷、光学对准偏差和装配问题。整车级测量在HUD安装到车辆后通过挡风玻璃进行，测量驾驶员实际看到的虚像质量，包含挡风玻璃引入的所有光学效应（重影、畸变、色散、透过率衰减等），需将成像设备放置在设计眼点位置。通过对比两级测量结果，可以分离出挡风玻璃对虚像质量的具体影响。
