智能座舱的光学一致性：从仪表盘到氛围灯#
引言：当座舱变成一个"光环境"#

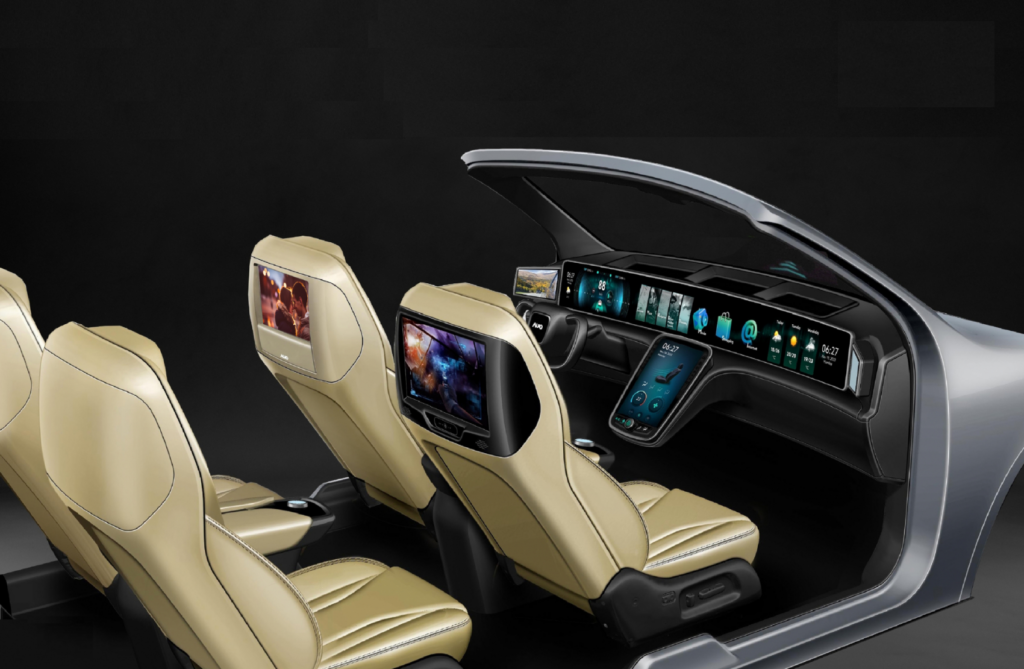

汽车座舱正在经历从机械仪表到全面数字化的转型。一辆现代智能汽车的驾驶舱内可能同时包含液晶仪表盘、中控触摸屏、副驾娱乐屏、HUD抬头显示、流媒体后视镜，再加上遍布车门板、中控台和顶棚的RGB氛围灯带。这些发光元件共同构成了一个复杂的光学环境。
当驾驶员的视线在仪表盘和中控屏之间切换时，两块屏幕如果存在明显的白平衡差异（一块偏蓝、一块偏黄），视觉上的不协调感会被立即感知。当氛围灯从暖白色渐变到冷白色的同时，仪表盘的背景色保持不变，两者之间的色温矛盾会破坏座舱氛围的整体感。
这种多光源之间的颜色和亮度协调问题，是智能座舱时代面临的全新光学挑战。它不再是单一屏幕的均匀性问题，而是整个座舱空间中所有发光元件之间的光学一致性问题。
汽车智能座舱的光学环境复杂性#
多种显示技术并存#

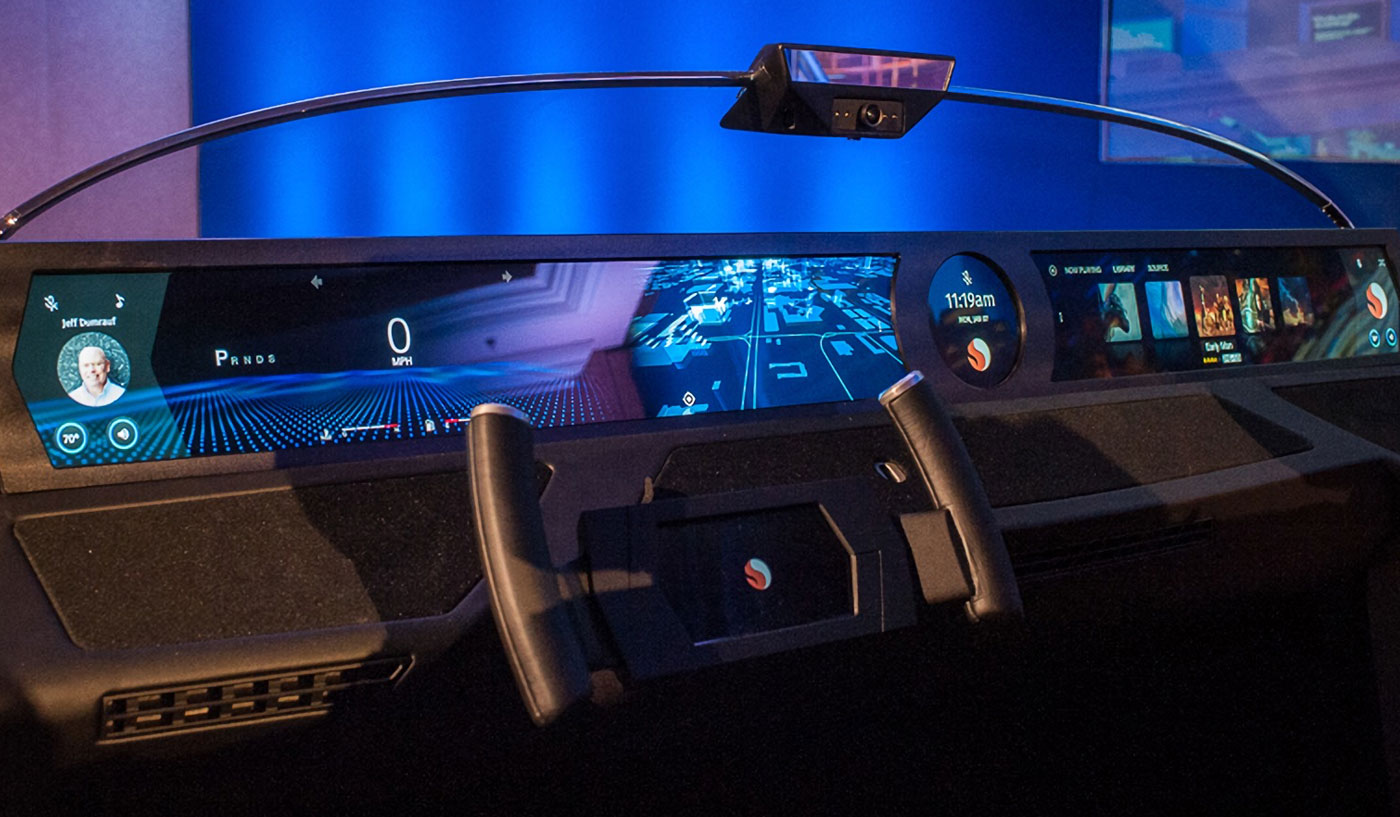

一辆汽车座舱中往往混合使用多种显示技术：
- 仪表盘：通常采用LCD-TFT，部分高端车型使用OLED
- 中控屏：LCD、OLED或Mini-LED背光LCD
- 副驾娱乐屏：与中控屏可能采用不同供应商或不同技术方案
- HUD：TFT-LCD或DLP作为画面生成单元（PGU），通过光学系统投射到挡风玻璃
- 后排娱乐屏：独立的显示模组
每种显示技术都有其固有的色域范围、Gamma特性和白平衡偏差。即使使用相同技术，不同供应商的面板在色度坐标上也存在批次间差异。
环境光的动态干扰#
汽车座舱是一个开放的光学环境，日光通过挡风玻璃和侧窗持续改变座舱的环境光照度和色温。在晴天正午，座舱环境照度可达数万lux；在隧道中或夜间，照度则降至几乎为零。这种巨大的动态范围对显示器的可读性和色彩还原提出了严苛要求。
更重要的是，不同位置的屏幕接收到的环境光也不同——仪表盘通常位于遮光罩下方，受直射光影响较小；中控屏可能被阳光直接照射；HUD虚像需要与透过挡风玻璃的户外实景叠加。这意味着即使所有屏幕在暗室条件下实现了完美的颜色匹配，在实际驾驶中也可能因环境光的差异化影响而呈现不一致。
温度梯度效应#
汽车座舱存在显著的温度分布不均。夏季暴晒后，仪表盘上方区域温度可达80度以上，而下方区域可能只有50度。显示器和LED的发光特性都受温度影响——LCD的对比度和响应速度随温度变化，OLED的亮度随温度升高而衰减，LED的波长随温度升高而红移。温度梯度导致的色度偏移是座舱光学一致性的隐蔽威胁。
多屏幕颜色一致性挑战#
白点匹配#
颜色一致性的首要问题是白点（White Point）匹配。当多块屏幕显示白色背景时，人眼对相邻屏幕之间的色温差异极为敏感。CIE 1976 u’v’色度空间中，相邻屏幕之间的白点偏差Delta u’v’超过0.004时，多数观察者能够感知到差异。
白点匹配的困难在于：
- 不同面板供应商的标称白点可能不同（D65、D50或自定义值）
- 同一供应商的不同批次面板存在白点离散
- LCD的白点由背光光谱和彩色滤光片共同决定，调整空间有限
- OLED的白点可通过子像素驱动电流调节，但会影响使用寿命
色域映射#
当座舱中的多块屏幕色域范围不同时（例如一块覆盖DCI-P3色域，另一块仅覆盖sRGB），显示相同的图像内容会导致色彩饱和度的明显差异。即使通过软件将高色域屏幕限制在sRGB范围内，不同屏幕在色域边界的色彩映射方式也会造成视觉上的不匹配。
亮度平衡#
多屏幕之间的亮度一致性同样关键。当仪表盘亮度为500 cd/m²而中控屏为300 cd/m²时，驾驶员视线切换时会感受到明显的明暗跳变，增加视觉疲劳。更复杂的情况是，不同屏幕的亮度调节曲线（自动亮度控制算法）可能不一致，导致在环境光变化时各屏幕的亮度响应速度和幅度不同步。
Gamma一致性#
Gamma曲线决定了显示器对不同灰阶输入的亮度响应。如果两块屏幕的Gamma值不同（例如一块为2.2，另一块为2.4），在显示灰度渐变或阴影细节时，视觉感受会有明显差异——Gamma较高的屏幕暗部细节更暗，中间灰度更压缩。
氛围灯与屏幕的亮度/色度协调#
氛围灯的角色演变#

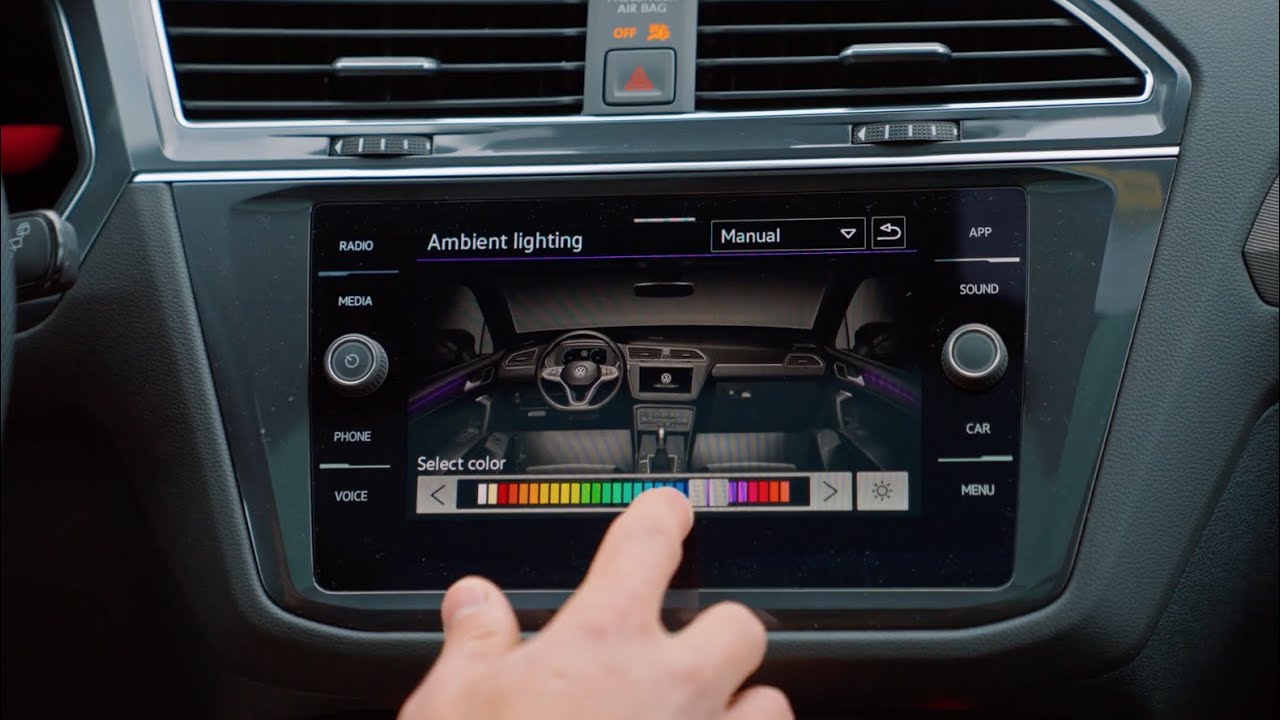

汽车氛围灯已从早期的单一装饰功能演变为集辅助照明和场景交互于一体的智能座舱元素。现代氛围灯系统使用可独立寻址的RGB LED或RGB-W LED，能够实现数百万种颜色组合和动态渐变效果。在"影院模式"、“运动模式”、“舒适模式"等不同驾驶场景下，氛围灯的颜色和亮度会协同变化，与屏幕显示内容形成呼应。
色度匹配的特殊性#
屏幕和氛围灯的色度匹配面临独特挑战。两者的发光原理不同（面板像素发光 vs. LED点光源经扩散材料后的间接照明），观察条件也不同（屏幕是直视，氛围灯是间接视觉），人眼对两者的色彩感知机制存在差异。
实际工程中需要关注的关键参数包括：
- 相关色温（CCT）匹配：当氛围灯设置为某一色温时（如3000K暖白），屏幕的界面背景色或状态栏颜色需要与之协调
- 色度容差：氛围灯的LED波长离散（通常在正负2~5 nm范围内）会导致同一批次产品的色度差异，需要通过分选（Binning）或电子校正来控制
- 亮度对比：氛围灯亮度不应干扰屏幕可读性，也不应在暗环境中形成刺眼的亮度对比
色温漂移控制#
LED的波长随温度变化而漂移，尤其是红色LED的波长温度系数约为0.1~0.2 nm/度。在汽车座舱的温度波动环境中，氛围灯的色温可能在数十分钟内发生可感知的偏移。解决方案包括在LED模组中集成温度传感器并实时调节驱动电流，或使用负温度系数材料进行无源补偿。
OEM对光学一致性的标准要求#
汽车OEM对座舱光学一致性有明确且严格的规范体系。
德国平板显示器论坛（DFF）标准#
德国汽车OEM工作组发布了《汽车应用显示器规范》（Display Specification for Automotive Application），涵盖了显示器在光学、电气、机械和环境方面的综合要求。其中与光学一致性直接相关的内容包括：
- 亮度均匀性的测量方法和接受标准
- 色度均匀性的评价指标（Delta u’v’阈值）
- Black Mura的专项测试标准（如前文所述的Black MURA标准）
- 对比度和可读性在不同环境光条件下的要求
显示器均匀性测量标准（UMSfD）#
德国汽车OEM工作组还专门发布了《显示器均匀性测量标准》（Uniformity Measurement Standard for Displays, UMSfD），定义了包括Black Mura在内的特定测试方法。该标准基于人眼对比度敏感度函数（CSF）和JND模型，将物理测量与视觉感知关联，确保检测结果反映驾驶员的实际视觉体验。
SAE标准#
美国汽车工程师学会（SAE）的相关标准同样对车载显示和HUD的光学性能提出要求。SAE J1757-2定义了HUD的测试方法，SAE J578覆盖了车辆灯光系统的色度要求。
OEM内部规范#
除行业标准外，各OEM通常有更为详细的内部规范，涵盖多屏幕之间的白点容差、Gamma匹配精度、亮度比范围以及氛围灯与屏幕的色温协调要求。这些内部规范往往比公开标准更为严格，并且会随新车型的开发而持续迭代。
成像色度计在产线上的检测方案#
显示屏终检#
每块屏幕在出货前需要经过成像色度计的全面检测。检测项目包括：
亮度和色度均匀性。 使用成像色度计采集全屏亮度和色度分布图，评估均匀性指标。对于车载屏幕，Black Mura测试是必检项目，需要在黑场条件下进行亮度梯度分析。
白点校准验证。 验证屏幕的实际白点是否在OEM规定的色度容差椭圆内。如果偏差超标，部分方案允许通过调整驱动参数进行在线校正。
Gamma曲线验证。 输入标准灰阶序列，测量实际亮度输出，拟合Gamma曲线并与目标值比较。
对比度测量。 在全白和全黑画面下分别测量亮度，计算对比度比值，评估是否满足在指定环境照度条件下的可读性要求。
多屏一致性匹配#
对于需要安装在同一辆车中的多块屏幕，部分OEM要求进行一致性匹配——即在同一检测站中同时或依次检测所有屏幕，确保它们之间的白点偏差、亮度差和Gamma差异均在允许范围内。这对检测系统的重复性和长期稳定性提出了高要求。
氛围灯检测#
氛围灯的光学检测重点包括：
- 颜色准确度：在指定驱动条件下测量LED的色度坐标，判定是否在目标色度容差范围内
- 颜色均匀性：沿灯带长度方向测量多个点的色度，评估端到端的色度一致性
- 亮度均匀性：评估灯带各段的亮度变化
- 色温切换准确度：验证在不同预设色温模式之间切换时的色度准确度
成像色度计相对于点式测量设备的优势在于可以一次采集获取整条灯带的亮度和色度空间分布，大幅提高检测效率。
整车级验证#
在部分OEM的质量体系中，最终的整车级光学验证也被纳入流程。在整车状态下（所有屏幕点亮、氛围灯运行），使用成像色度计在驾驶员视角位置采集整个座舱的光学分布图，综合评估多屏幕之间、屏幕与氛围灯之间的颜色和亮度协调性。
这种整车级验证虽然成本较高，但能够捕捉到零部件级检测无法发现的系统级问题，例如不同屏幕之间的环境光反射互相干扰、氛围灯在特定角度对屏幕内容的洗刷效应等。
产线检测的工程实践#
暗室环境控制#
车载显示器和氛围灯的光学检测通常在暗室中进行，环境照度控制在1 lux以下，以消除杂散光对测量的干扰。暗室的内壁采用低反射率材料（反射率 < 5%）处理，防止被测光源的光线经反射后影响测量结果。
测量几何#
成像色度计与被测屏幕之间的相对位置需要精确控制。通常采用垂直入射的测量几何（即相机光轴垂直于屏幕表面），以获取最准确的亮度和色度数据。对于评估可视角度特性的场景，需要使用旋转台改变测量角度，或使用锥光镜头（Conoscopic Lens）进行视角分布测量。
节拍时间优化#
车载显示产线的节拍要求通常在10~30秒/片的范围内。在这一时间窗口中，需要完成多个测试图案的切换和采集、图像处理和分析、以及OK/NG判定和数据存储。优化策略包括：使用高帧率相机减少采集时间、采用GPU加速图像处理、通过流水线架构并行执行采集和分析步骤。
数据管理与追溯#
每片屏幕的检测数据（包括亮度图、色度图、均匀性指标、JND图谱等）需要与产品序列号绑定并存入数据库，实现全生命周期的质量追溯。当终端客户反馈显示质量问题时，可以回溯该产品的出厂检测数据，定位问题来源。
趋势展望#
随着座舱屏幕数量和功能的持续增加，光学一致性管理正在从静态的出厂校准向动态的运行时协调演进。车载显示处理器开始集成色彩管理引擎，能够根据传感器反馈实时调整各屏幕的白点和Gamma；自适应氛围灯控制系统能够感知环境光变化并自动调节色温和亮度。这种闭环的动态色彩管理能力，将成为未来智能座舱光学一致性的关键技术方向。
常见问题#
Q1: 智能座舱中多屏幕颜色一致性的最大挑战是什么？#
最大挑战是白点（White Point）匹配。当多块屏幕显示白色背景时，人眼对相邻屏幕之间的色温差异极为敏感，在CIE 1976 u’v’色度空间中Delta u’v’超过0.004时多数观察者就能感知到差异。困难在于不同面板供应商的标称白点可能不同，同一供应商不同批次存在白点离散，LCD白点由背光和滤光片共同决定调整空间有限，OLED白点可调但影响寿命。此外还需解决色域映射、亮度平衡和Gamma一致性等多维度问题。
Q2: 汽车氛围灯与屏幕之间的色度匹配有哪些特殊难点？#
氛围灯与屏幕的色度匹配面临三个独特难点：一是发光原理不同（面板像素发光vs.LED经扩散材料的间接照明），观察条件也不同（直视vs.间接视觉），人眼对两者的色彩感知机制存在差异；二是LED的波长离散（通常正负25nm）会导致同批次产品的色度差异，需要通过Binning或电子校正控制；三是LED波长随温度漂移，红色LED温度系数约0.10.2nm/度，在汽车座舱温度波动环境中色温可能在数十分钟内发生可感知偏移。
Q3: OEM对车载显示光学一致性有哪些标准要求？#
主要有三类标准：一是德国平板显示器论坛（DFF）发布的《汽车应用显示器规范》，涵盖亮度均匀性、色度均匀性（Delta u’v’阈值）、Black Mura专项测试和对比度要求；二是德国汽车OEM工作组的《显示器均匀性测量标准》（UMSfD），基于CSF和JND模型将物理测量与视觉感知关联；三是SAE标准，如J1757-2定义HUD测试方法，J578覆盖车辆灯光色度要求。此外各OEM通常还有更严格的内部规范，涵盖多屏白点容差、Gamma匹配精度等。
