Demura技术：OLED与MicroLED良率提升的关键#
引言：为什么"检测"不够，还需要"补偿"#
在LCD时代，Mura检测的终极目的是判定面板合格或不合格——不合格品进入返工或报废流程。然而，当显示行业进入OLED和MicroLED时代后，这种"检测与判定"的逻辑遇到了根本性挑战。
OLED面板的每个像素独立自发光，有机材料蒸镀、TFT背板性能、封装工艺等环节的微小波动，必然导致像素间存在亮度和色度差异。对于MicroLED，巨量转移的精度极限、微米级芯片的固有性能离散以及拼接缝隙等问题，使得完全消除像素级不一致性在物理上几乎不可能。如果仅依靠"检测+报废"策略，良率和成本将无法满足商业化要求。
Demura（字面意义为"去除Mura"）技术的出现，标志着显示检测功能的重大演变：从"检测与判定"（Pass/Fail）向"检测与修复"（Measure and Correct）转变。检测系统不再仅仅是质量的守门员，而是成为了提升良率、改善产品性能的主动参与者。
OLED和MicroLED亮度不均匀的根本原因#
OLED的不均匀性来源#
OLED的Mura成因与LCD有本质区别，集中在像素级的不一致性和制造工艺均匀性控制上：
像素发光单元差异。 OLED的每个子像素（Subpixel）独立发光。制造过程中有机材料蒸镀、薄膜封装等环节的微小偏差，导致不同子像素在接收相同电信号时，实际发光亮度和色度存在差异。这种像素到像素的不一致性是OLED Mura的首要来源。
材料沉积不均。 有机发光材料层、电荷传输层的沉积厚度控制是关键。蒸镀使用的精细金属掩模版（FMM）存在变形或对位偏差时，会导致区域性材料厚度波动，形成线状或区域性Mura。
TFT背板不均匀。 驱动OLED像素的LTPS或Oxide TFT背板若存在性能差异，会影响对每个像素电流的精确控制，使亮度产生空间分布上的偏差。
老化不均。 OLED不同颜色的发光材料老化速率不同（蓝色材料衰减最快），长期使用后像素间的性能差异会进一步加剧，表现为色温漂移和均匀性恶化。
MicroLED的不均匀性来源#
MicroLED的均匀性挑战更为严峻：

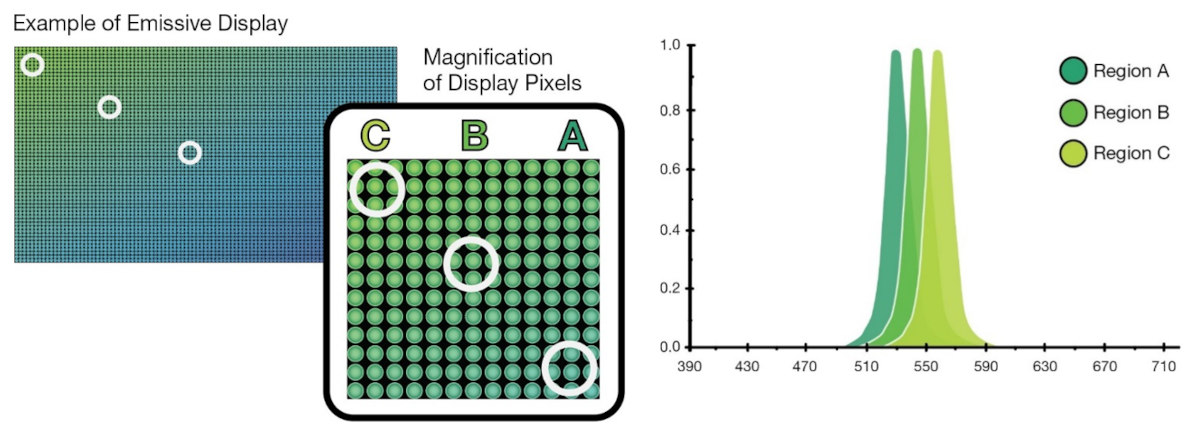

芯片固有差异。 即使在LED外延生长和芯片制造阶段，单个MicroLED芯片的亮度、波长和电压特性也存在固有离散。由于芯片尺寸极小（可小于100微米），传统的LED分选（Binning）方法难以有效实施。
巨量转移精度。 将数百万至数千万颗微米级芯片从外延片精准转移到驱动背板上，转移精度需达到正负1.5微米甚至更高。任何位置偏移、旋转或损坏都会造成像素缺陷或亮度异常。
拼接Mura。 大尺寸MicroLED显示屏通常由多个模块拼接而成，模块间的对位精度、边缘像素的亮度和颜色一致性控制构成独立的均匀性挑战。
Demura的基本原理#
Demura的核心思想直截了当：并非在物理上修复缺陷，而是通过精确测量每个像素的实际输出，计算补偿系数，调整驱动电信号，使每个像素的最终发光输出达到目标值。
具体而言，Demura分为两种技术路径：

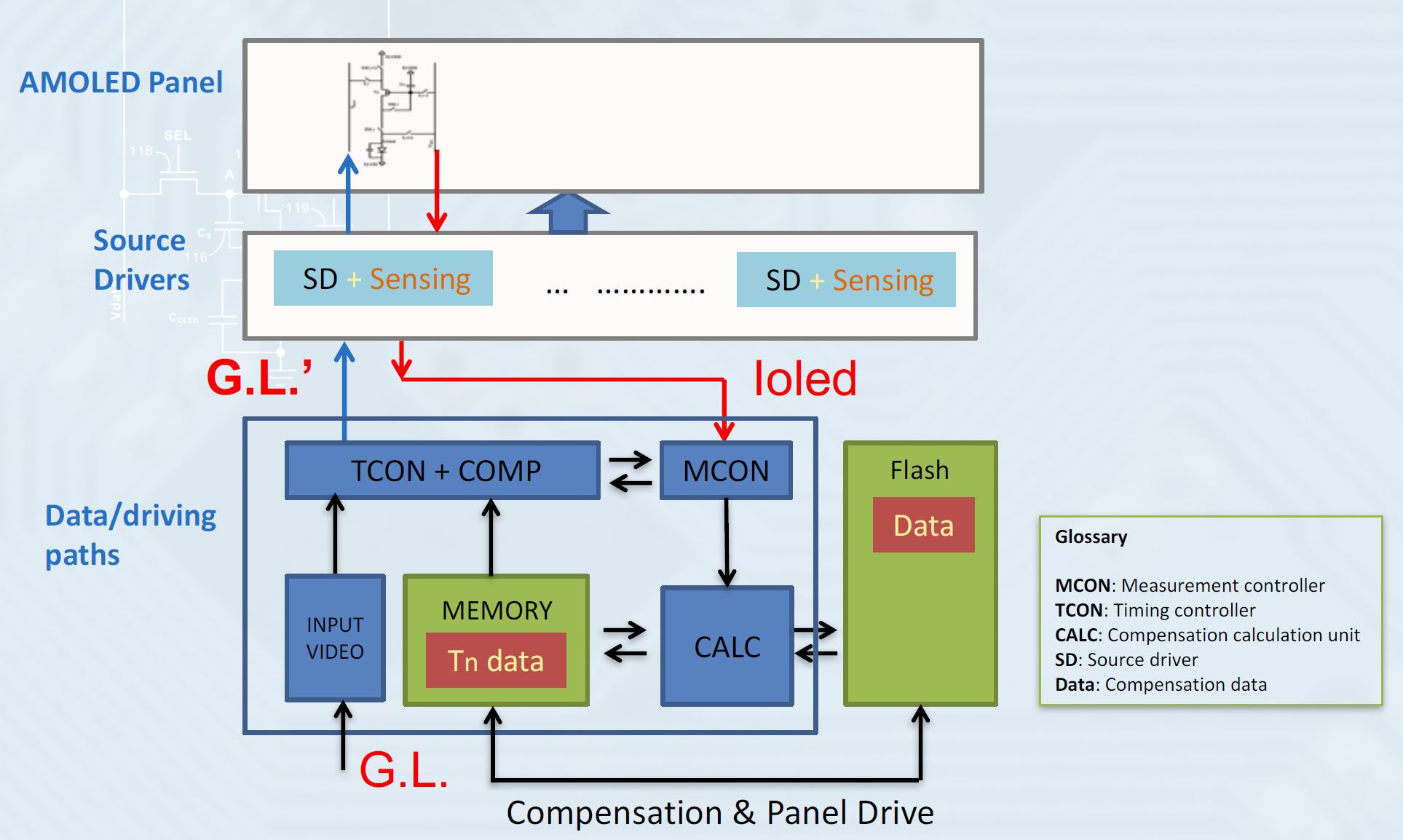

电学补偿#
通过获取驱动TFT或OLED的实际I/V特性，根据实际值与目标值的差异进行补偿。这种方法需要在面板设计、IC架构、驱动电路和算法层面协同配合，实施复杂度较高。
光学补偿（外部Demura）#
这是目前更广泛采用的方式。其原理更为直接：使用高分辨率成像设备记录每个像素的实际发光亮度，根据测量结果计算补偿值。光学补偿不依赖于对OLED/TFT内部特性的了解，而是直接针对最终的光学输出进行校正，因此具有更好的普适性。

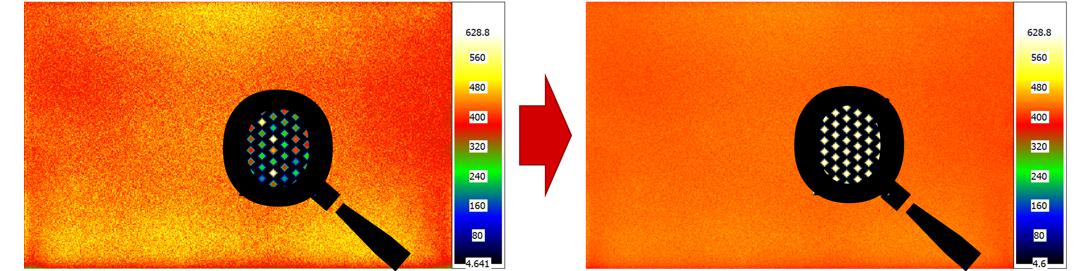

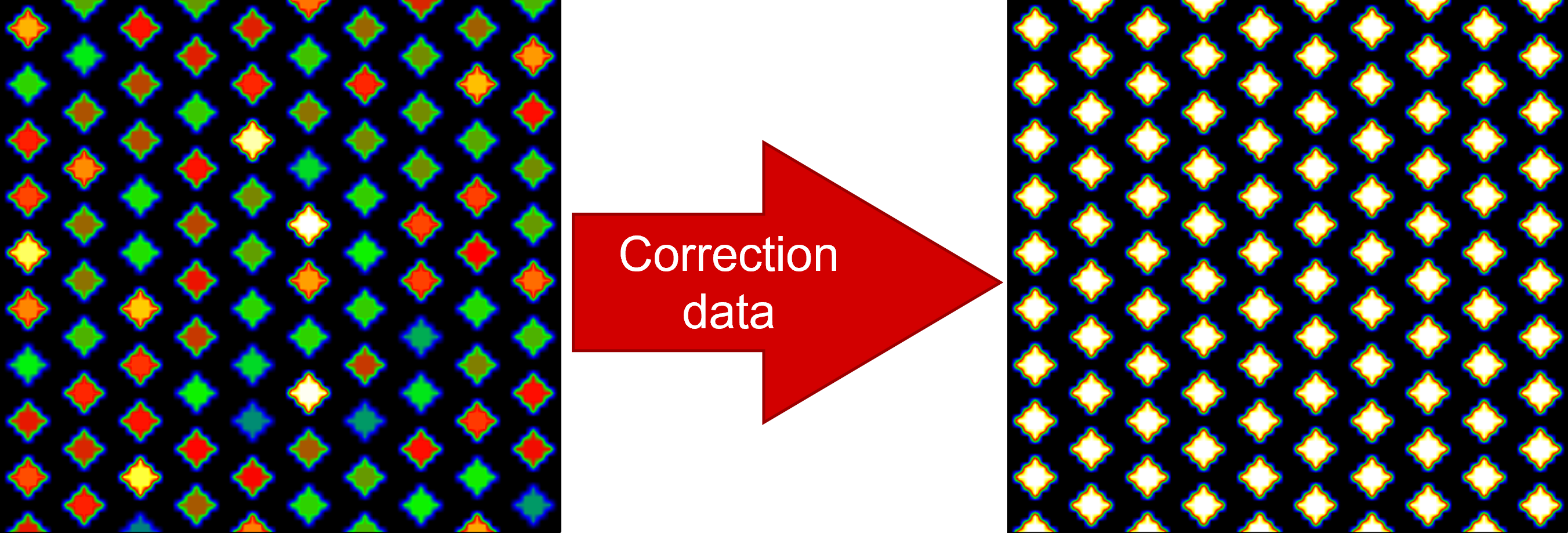

Demura算法的本质可以简化表达：将偏亮的像素调暗，将偏暗的像素调亮（或消除色偏），使面板在纯色画面下各区域的亮度和色彩趋于一致。
成像色度计生成校正图层的过程#
光学Demura的核心环节是使用成像色度计生成精确的校正图层（Correction Map）。这一过程包含以下关键步骤：
采图阶段#

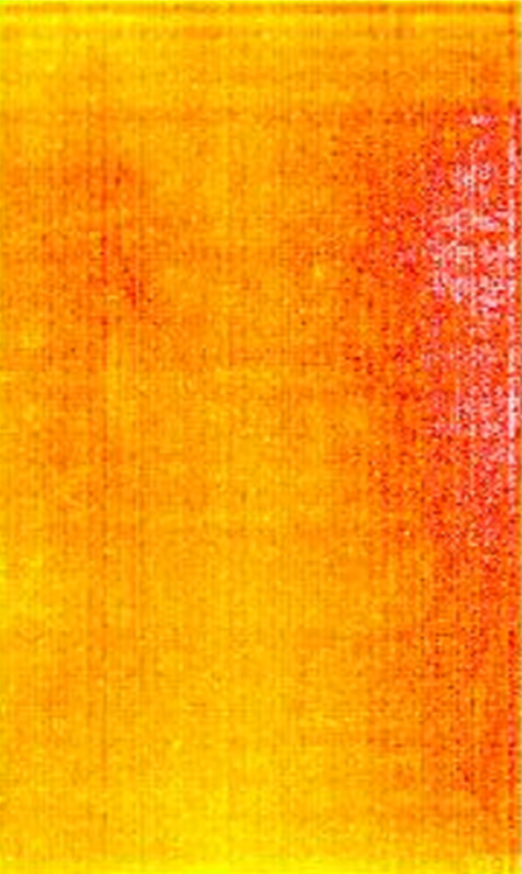

点亮AMOLED屏体并依次显示不同灰阶画面。典型的采集方案覆盖低、中、高灰阶范围，例如在32、64、96、160、192、224灰阶下分别采集R、G、B三色图像，共计18张。这种多灰阶采集策略的目的是获取像素在不同亮度级别下的Gamma特性，因为像素的不均匀性程度通常随亮度级别而变化。
成像设备的技术要求极为严格：
- 空间分辨率：必须能分辨到单个子像素级别，对于高分辨率面板可能需要显微镜头
- 帧率：产线应用要求15 fps以上
- 信噪比：足够的信噪比以区分微弱的像素级差异与随机噪声
- 色度精度：需要精确提取每个子像素的色度信息
数据处理阶段#
采集的图像需要经过多步处理：
平场校正（Flat Field Correction, FFC）。 消除成像设备自身的不均匀性。如果不进行平场校正，相机镜头的渐晕效应（边缘亮度衰减）会被误当作面板Mura，导致补偿数据错误。
莫尔纹消除。 相机传感器像素阵列与显示屏像素阵列之间的频率干涉会产生莫尔纹，需要通过算法消除。
畸变校正。 光学系统引入的几何畸变需要通过标定参数进行校正，确保图像像素与面板像素的精确对应。
像素映射。 将相机图像中的每个区域精确映射到面板的每个子像素，建立一一对应关系。
Mura识别与补偿计算#
数据处理完成后，进入核心的算法环节：
- 建立目标值：计算整个面板或指定区域的平均亮度/色度作为目标值
- 偏差计算：将每个子像素的实测值与目标值比较，计算偏差
- 阈值判定：偏差绝对值超过预设阈值的子像素被标记为需要补偿的Mura区域
- 补偿系数生成：根据偏差方向和幅度，计算使该子像素输出达到目标值所需的驱动信号调整量
- Gamma映射：将补偿系数映射到面板实际的Gamma曲线上，转化为可写入驱动IC的数字值
对于频域方法，可以使用傅里叶变换将图像分解为不同频率分量，通过频段选取识别Mura边界——高频分量对应像素级细节，低频分量对应大面积均匀性偏差。
数据压缩#
原始的逐像素补偿数据量巨大，通常需要压缩以适配驱动IC的存储容量。常见的方法是以2x2、4x4等Block为单位获取补偿值，在实际驱动时通过插值计算恢复到逐像素精度。压缩比例需要在存储空间和补偿精度之间取得平衡。

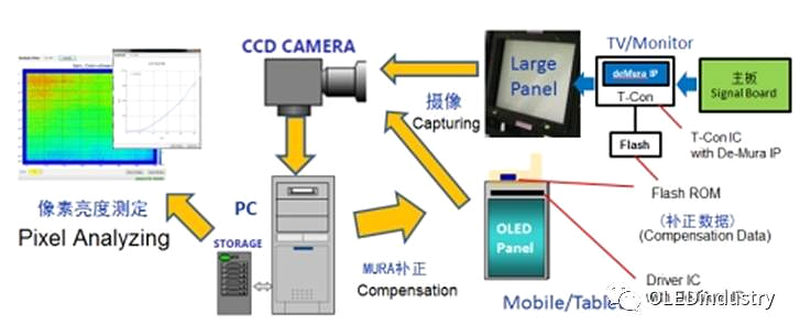

将补偿数据写入驱动IC的技术流程#
补偿数据生成后，需要通过特定的接口和协议写入面板的驱动IC：
- 数据编码：将补偿系数按照驱动IC要求的数据格式进行编码
- 数据传输：通过专用接口（如I2C、SPI或面板的数据通道）将压缩后的补偿数据下载至面板的Flash存储器
- 运行时解压：面板上电后，驱动IC从Flash中读取压缩的补偿数据，在内部SRAM中解压为完整的补偿表
- 实时叠加：驱动IC在每帧显示时，将补偿数据与原始显示数据实时叠加，生成校正后的驱动信号输出到面板像素
这一流程对产线的自动化集成提出了要求：检测设备、数据处理主机和驱动IC编程器之间需要协同工作，整体Tact Time（节拍时间）需要控制在产线可接受的范围内。
亮度补偿与色度补偿的差异#
Demura按照补偿维度可分为两个层级：
亮度补偿（Luminance Demura）#
仅针对亮度差异进行补偿。检测时通常采集高、中、低灰阶下的白色或灰色画面，计算各像素的亮度偏差并生成亮度补偿数据。这是最基础的Demura形式，实施相对简单，所需的检测灰阶数量和补偿数据量较小。
亮度补偿能有效改善纯色画面下的明暗斑块问题，但对于色彩不均匀（如某些区域偏蓝或偏黄）的情况无能为力。
色度补偿（Color Demura）#
同时补偿亮度和色度差异。需要分别采集R、G、B三色通道在多个灰阶下的图像，独立计算每个颜色通道的补偿系数。色度补偿的数据量约为亮度补偿的3倍，算法复杂度也更高。
色度补偿对检测设备的要求更加严格，成像色度计不仅需要精确的亮度测量能力，还需要可靠的色度分离性能——即准确区分和测量每个子像素在不同颜色通道上的色度坐标。
在实际应用中，高端OLED产品（如旗舰手机屏幕）通常采用色度补偿；中端产品或对色彩一致性要求较低的应用场景可能仅采用亮度补偿。MicroLED由于RGB三色芯片的波长离散性较大，色度补偿几乎是必须的。
Demura对良率提升的效果#
Demura技术对显示面板良率的影响是显著且直接的。在不使用Demura的情况下，OLED面板的均匀性良率受制于制造工艺的控制极限——当工艺能力无法进一步提升时，良率即触碰天花板。Demura通过在后端进行软件层面的补偿，有效地将良率天花板上移。
具体效果取决于多个因素：面板本身的不均匀性程度、补偿算法的精度、驱动IC的补偿位深以及允许的补偿范围。一般规律是：
- 对于中等程度的Mura（如均匀性偏差在10%~20%范围内），Demura可以将偏差压缩到2%~5%以内
- 对于像素级的细微差异（如OLED的"graininess"），高分辨率的Demura可以使补偿后画面达到目视无差别的水平
- 对于严重的缺陷（如MicroLED的暗像素或明显坏点），Demura的补偿范围有限，超出补偿能力的缺陷仍需通过返修或替换处理
Demura的经济价值在MicroLED领域尤为突出。MicroLED面板的制造成本高昂，巨量转移的良率直接决定了产品的商业可行性。一套高效的Demura系统能够将原本判定为"不合格"的面板（因均匀性未达标）转化为合格品，显著降低单位面板的制造成本。
Demura的技术挑战与发展方向#
尽管Demura技术已在OLED产线上广泛部署，但仍面临多项技术挑战：
补偿精度与效率的矛盾。 更高的补偿精度要求更多的灰阶采集、更大的补偿数据量和更长的处理时间，与产线高节拍运行之间存在天然矛盾。
Gamma曲线的非线性。 像素的电光转换特性并非完美线性，不同灰阶下的补偿效果会有差异。多灰阶采集和分段补偿可以缓解这一问题，但会增加系统复杂度。
驱动IC位深限制。 补偿精度最终受限于驱动IC查找表（LUT）的位深。8-bit LUT只能提供256级补偿分辨率，对于高精度补偿可能不够；10-bit或12-bit LUT可提供更精细的控制，但对IC设计和存储提出更高要求。
老化补偿。 OLED材料老化导致的性能衰减是动态过程，出厂时写入的补偿数据可能在使用一段时间后不再准确。部分高端产品已引入在线补偿机制，在使用过程中定期重新测量和更新补偿参数。
算法评估标准。 行业尚未形成统一的Demura算法评估标准。补偿精准度（能否准确消除不同类型的Mura）和算法效率（完成速度和数据量合理性）是两个核心评价维度，但具体的测试方法和合格指标仍由各厂商自行定义。
在技术发展方向上，更高分辨率的成像检测、更快速的数据处理、与AI算法的结合以及IC端更强的补偿能力，是Demura技术持续演进的主要路径。
常见问题#
Q1: Demura技术的光学补偿和电学补偿有什么区别？#
光学补偿（外部Demura）使用高分辨率成像设备记录每个像素的实际发光亮度，根据测量结果计算补偿值，直接针对最终的光学输出进行校正，不依赖对OLED/TFT内部特性的了解，具有更好的普适性，是目前更广泛采用的方式。电学补偿则通过获取驱动TFT或OLED的实际I/V特性，根据实际值与目标值的差异进行补偿，需要在面板设计、IC架构、驱动电路和算法层面协同配合，实施复杂度较高。
Q2: 为什么MicroLED比OLED更需要Demura技术？#
MicroLED的均匀性挑战比OLED更为严峻，原因有三：一是微米级芯片的亮度、波长和电压特性存在固有离散，且芯片尺寸极小（可小于100微米），传统LED分选方法难以有效实施；二是巨量转移需将数百万至数千万颗芯片精准转移到背板，精度要求达正负1.5微米，任何偏移都会造成像素缺陷；三是大尺寸MicroLED由多模块拼接，模块间存在独立的均匀性挑战。同时MicroLED制造成本高昂，Demura能将因均匀性未达标而判定不合格的面板转化为合格品，经济价值尤为突出。
Q3: Demura补偿数据是如何写入驱动IC并实时生效的？#
补偿数据生成后，首先按驱动IC要求的格式进行编码，然后通过专用接口（如I2C、SPI或面板数据通道）下载至面板的Flash存储器。由于原始逐像素数据量巨大，通常以2x2或4x4等Block为单位进行压缩。面板上电后，驱动IC从Flash中读取压缩数据，在内部SRAM中解压为完整的补偿表。在每帧显示时，驱动IC将补偿数据与原始显示数据实时叠加，生成校正后的驱动信号输出到面板像素，整个过程对用户完全透明。
