像素级缺陷检测：高分辨率传感器的必要性

#

引言：当显示像素比传感器像素更精细

#

显示面板制造业的质量控制中，缺陷检测是最核心的环节之一。随着显示技术从Full HD(1920x1080)向4K(3840x2160)、8K(7680x4320)乃至更高分辨率演进，显示像素的物理尺寸持续缩小。一块65英寸4K面板的像素间距(Pixel Pitch)约为0.37mm；同尺寸8K面板的像素间距缩小至约0.19mm；而在VR/AR微显示器(Microdisplay)领域，像素间距可低至数微米。

成像色度计作为显示面板检测的关键工具，其空间分辨率(Spatial Resolution)必须与被测面板的像素密度相匹配。当测量系统的分辨率不足以解析单个显示像素时，缺陷信息将被"平均化"在相邻像素的信号中，导致细微缺陷被遗漏。更进一步，传感器像素与显示器像素之间的空间频率关系，还可能产生摩尔纹(Moire Pattern)这一严重的测量伪影。

本文将分析高分辨率显示检测对空间分辨率的要求，解释摩尔纹的成因与抑制方法，并讨论光学分辨率与传感器分辨率的匹配问题。

一、4K/8K显示检测对空间分辨率的要求

#

1.1 从缺陷类型理解分辨率需求

#

显示面板的缺陷按空间尺度可分为以下层级：

面级缺陷(Panel-Level Defects)：如大面积亮度或色度不均匀(Mura)、背光泄漏(Light Leakage)等。这些缺陷的空间尺度在毫米至厘米量级，对测量系统的分辨率要求相对宽松。

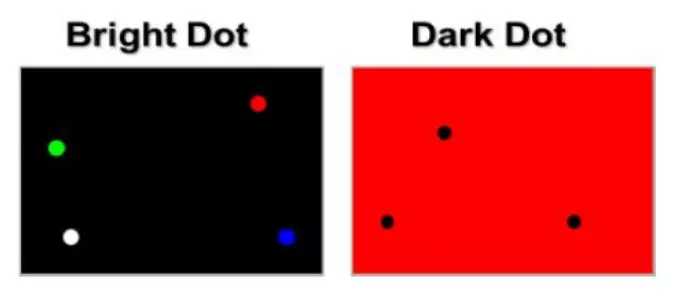

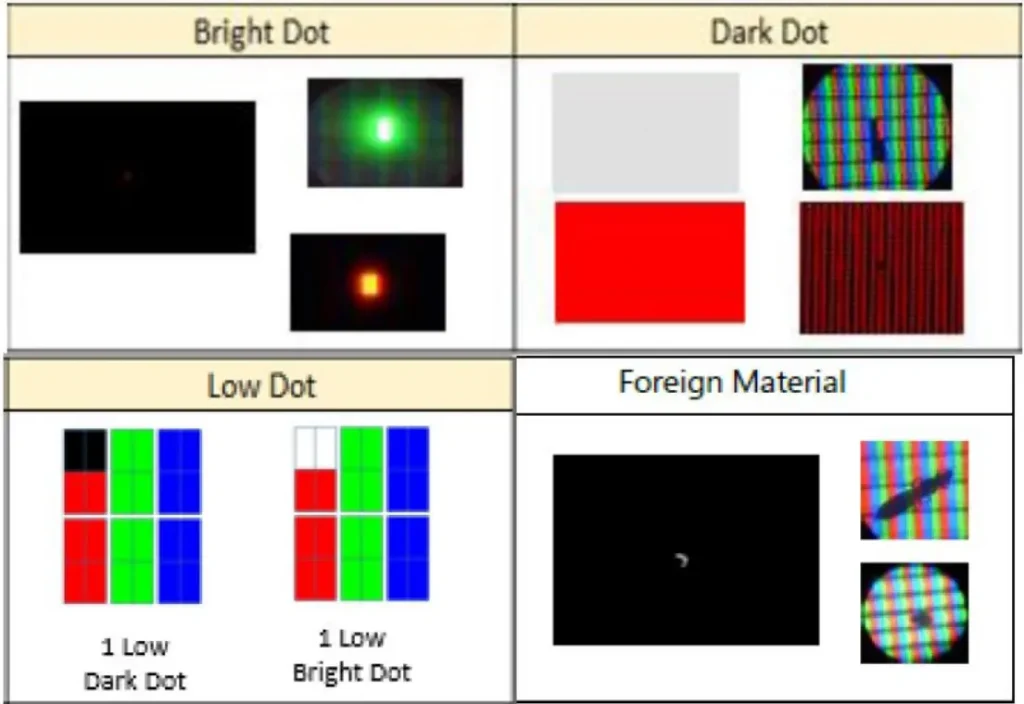

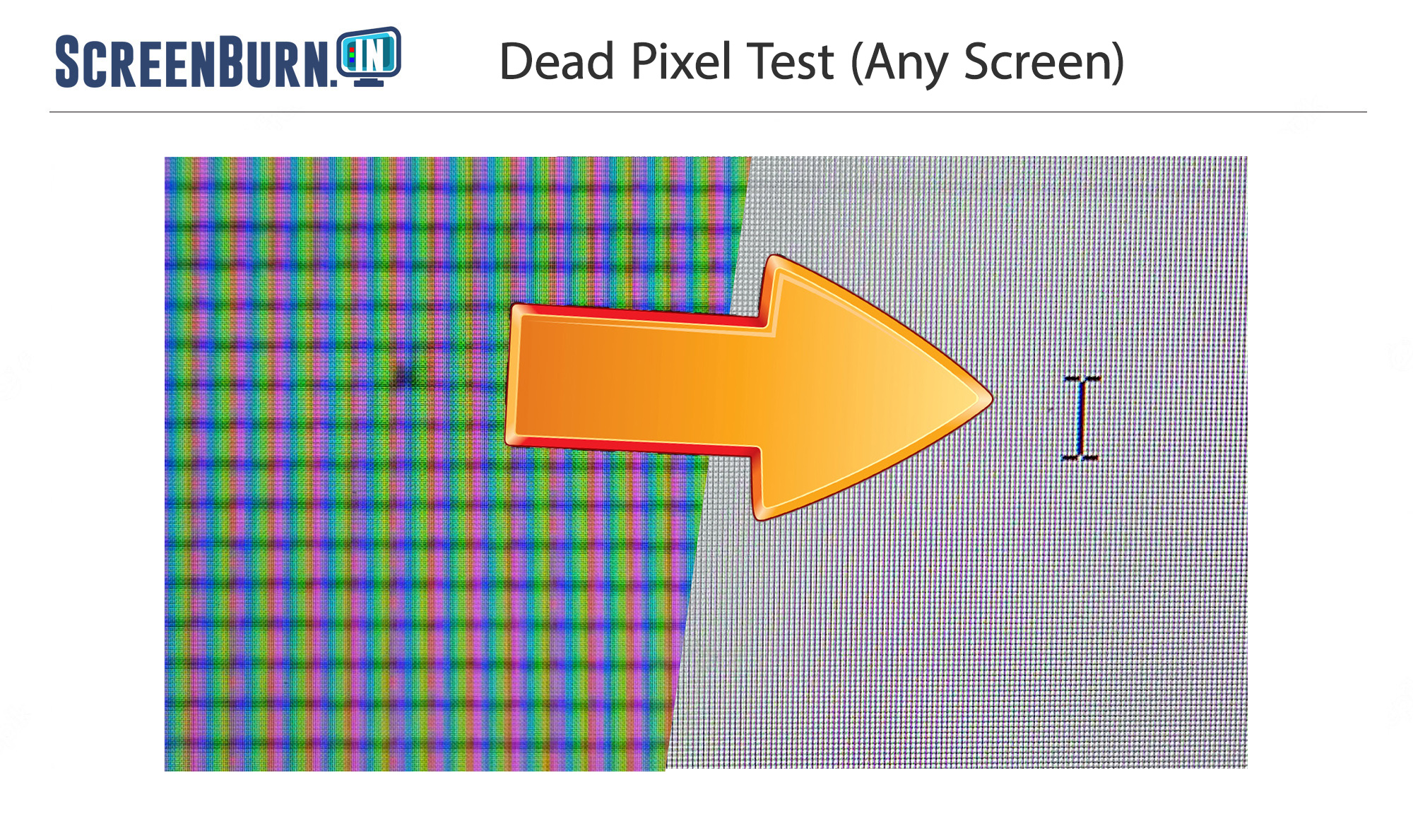

像素级缺陷(Pixel-Level Defects)：如亮点(Bright Dot)、暗点(Dark Dot)、亮线(Bright Line)、暗线(Dark Line)等。检测此类缺陷要求测量系统能够独立解析每个显示像素。

子像素级缺陷(Sub-Pixel Level Defects)：如单个子像素(Sub-Pixel)的卡死(Stuck)或偏色。一个显示像素通常由红(R)、绿(G)、蓝(B)三个(或更多)子像素组成。检测子像素缺陷要求测量系统的分辨率足以独立区分同一像素内的各个子像素。

在产线检测中，像素级和子像素级缺陷的检出是关键的质量门控点。一颗亮点缺陷在大屏显示器的暗场画面中可能造成明显的视觉干扰，即使其物理尺寸不足0.1mm。

1.2 采样定理对传感器分辨率的约束

#

检测像素级缺陷的分辨率需求可以通过奈奎斯特-香农采样定理(Nyquist-Shannon Sampling Theorem)进行定量分析。

该定理指出：要完整重建一个带限信号，采样频率必须至少是信号最高频率的两倍。将这一原理应用于显示检测：

• 显示面板的像素阵列可以被视为一个二维空间信号，其空间频率由像素间距决定。
• 成像色度计的传感器像素阵列构成了对这个空间信号的采样系统。

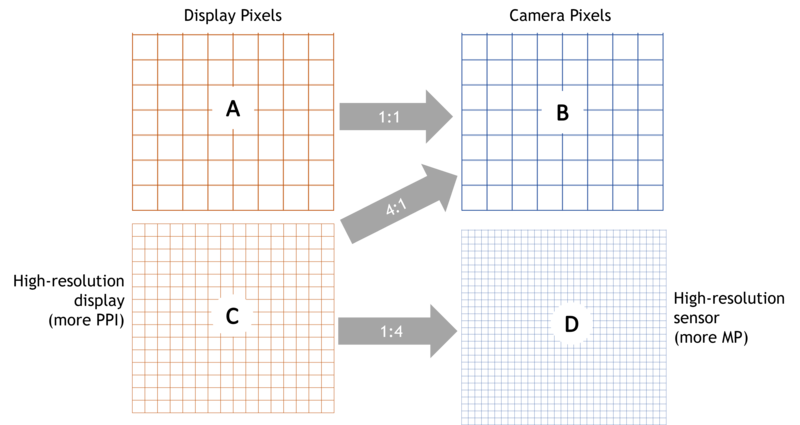

若要解析每个显示像素，成像系统在显示面板上的采样间距必须不大于显示像素间距的一半——即每个显示像素至少需要被2x2=4个传感器像素覆盖(在二维情况下)。

若要进一步解析子像素，需求更为严苛。以典型的RGB条纹排列(RGB Stripe)为例，每个像素包含3个水平排列的子像素，因此水平方向上的子像素间距是像素间距的1/3。要解析子像素，水平方向上每个显示像素至少需要6个传感器像素采样点。

1.3 具体案例：数字说明问题

#

以一块65英寸4K UHD显示面板为例：

• 面板有效区域尺寸约为1429mm x 804mm
• 水平像素数为3840，水平像素间距约为0.372mm
• 每个像素包含RGB三个子像素，子像素水平间距约为0.124mm

像素级检测：按奈奎斯特准则(每像素2个采样点)，水平方向至少需要3840 x 2 = 7680个传感器像素。一台29MP(6576 x 4384像素)的成像色度计，在单次拍摄覆盖全面板的情况下，水平方向可提供6576个采样点——不足以满足4K面板全像素的奈奎斯特采样。这意味着单次全面板拍摄可能存在欠采样区域。

子像素级检测：水平方向至少需要3840 x 6 = 23,040个传感器像素。这已经超出了当前绝大多数单一传感器的分辨率。即使是61MP(9504 x 6336像素)的传感器，水平方向仍无法在单次拍摄中满足全面板的子像素级采样需求。

实际工程中，对于4K以上面板的子像素级检测，通常采取以下策略之一或组合使用：

• 分区拍摄(Tiled Capture)：将面板分为多个区域，逐区拍摄后进行图像拼接。这增加了测量时间，但可以获得足够的空间分辨率。
• 使用更高分辨率传感器：如61MP甚至更高像素数的传感器，以减少分区数量或在较小面板上实现单次全面板检测。
• 选择合适的镜头焦距：通过调整镜头焦距和工作距离，改变单次拍摄覆盖的面板区域大小，从而在覆盖范围与空间分辨率之间取得平衡。

二、摩尔纹(Moire Pattern)：采样不当的视觉灾难

#

2.1 摩尔纹的物理成因

#

摩尔纹是两个具有相近空间频率的周期性图案叠加时产生的干涉现象。在显示检测中，涉及的两个周期性图案分别是：

• 显示面板的像素栅格：由规律排列的像素阵列构成，具有确定的空间频率。
• 成像传感器的像素栅格：由传感器芯片上规律排列的感光像素构成，在像面上同样具有确定的空间频率。

当显示面板的像素阵列通过镜头成像到传感器上时，显示像素的成像间距与传感器像素间距之间的关系决定了是否产生摩尔纹以及摩尔纹的频率和强度。

用数学语言描述：若显示像素在传感器面上的成像间距为d_display，传感器像素间距为d_sensor，则摩尔纹的空间频率为：

f_moire = |1/d_display - 1/d_sensor|

当d_display和d_sensor接近(但不等)时，f_moire较低，产生大尺度、低频率的明暗条纹——这就是典型的摩尔纹。当d_display恰好等于d_sensor时(即1:1映射)，摩尔纹频率为零，但这种精确匹配在实践中几乎不可能实现，且稍有偏差就会产生大范围的低频干涉条纹。

2.2 摩尔纹对测量精度的影响

#

摩尔纹对成像色度计的测量产生严重的负面影响：

亮度测量失真：摩尔纹的明暗条纹叠加在真实的面板亮度分布之上，使得局部区域的测量值偏高或偏低。在进行亮度均匀性(Uniformity)评估时，摩尔纹可能被误判为面板本身的Mura缺陷。

缺陷检测的干扰：摩尔纹产生的虚假亮暗图案可能掩盖真实的像素级缺陷，或产生虚假的缺陷报警(False Positive)。这两种情况对产线检测都具有破坏性——前者导致漏检(质量风险)，后者导致过杀(良率损失)。

色度测量偏差：由于RGB三个颜色通道各自独立成像，且子像素的空间频率不同于像素整体的空间频率，摩尔纹在不同颜色通道中的表现可能不同，导致色度测量出现空间非均匀的偏差。

2.3 摩尔纹的抑制策略

#

在显示检测领域，抑制摩尔纹的方法主要包括：

提高传感器分辨率(过采样)：当传感器的采样频率远高于显示像素的空间频率时(即大幅超过奈奎斯特频率)，摩尔纹的频率被推至接近传感器的奈奎斯特频率处，其幅度和可见性大大降低。这是最根本的解决方法，也是高像素传感器在显示检测中的核心价值之一。

光学低通滤波(Optical Low-Pass Filtering)：通过在镜头中引入适当的光学离焦(Defocus)或使用光学低通滤波器，在成像到传感器之前对显示像素图像进行空间低通滤波，降低高频成分的幅度。这种方法的代价是降低了光学系统的空间分辨率——即以牺牲对最细微缺陷的检出能力为代价来换取摩尔纹的抑制。

算法去摩尔纹(Software De-Moireing)：在图像采集后，通过数字滤波算法在频域中识别并去除摩尔纹对应的频率成分。这种方法的效果取决于摩尔纹与真实信号在频域中的可分离程度——若二者的频谱存在重叠，则去除摩尔纹的同时也会损失部分真实信号。

调整成像倍率：通过改变镜头焦距或工作距离，使显示像素在传感器面上的成像间距远离传感器像素间距的整数比关系，从而将摩尔纹频率推至较高值(不易被感知的小尺度图案)。这是一种实用但需要根据具体面板尺寸和像素密度进行优化的方法。

三、高像素传感器的技术价值

#

3.1 从FHD到8K：传感器分辨率的演进

#

成像色度计的传感器分辨率在过去二十年间经历了持续提升，这一趋势与显示面板分辨率的演进密切相关：

• 早期(2000年代)：1-2MP级CCD传感器，满足CRT和早期LCD面板(VGA至XGA分辨率)的面级检测需求。
• FHD时代：5-12MP传感器逐渐成为主流，可以对FHD面板实现像素级检测。

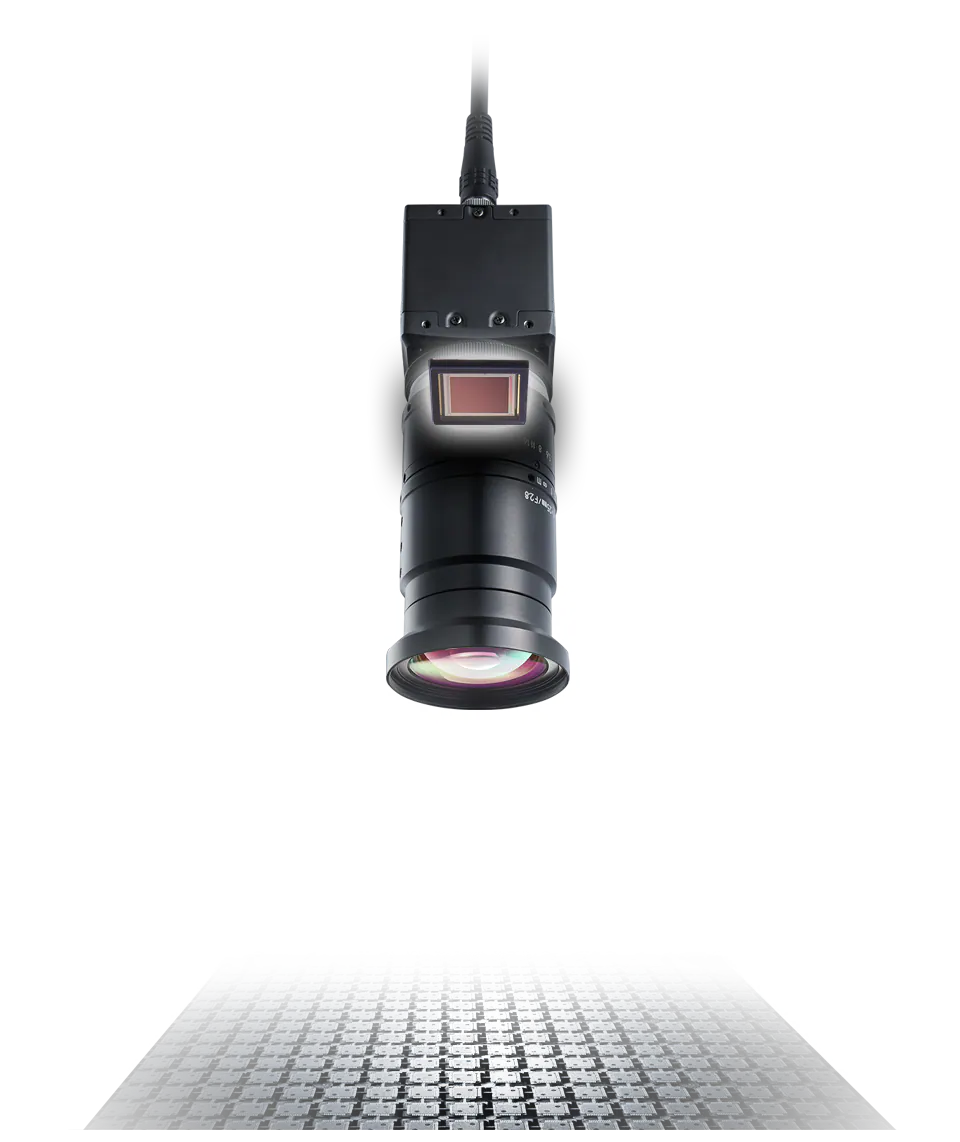

• 4K时代：29MP级传感器(如6576x4384)成为4K面板像素级检测的标配选择。对于FHD面板，这一分辨率已可实现子像素级检测。

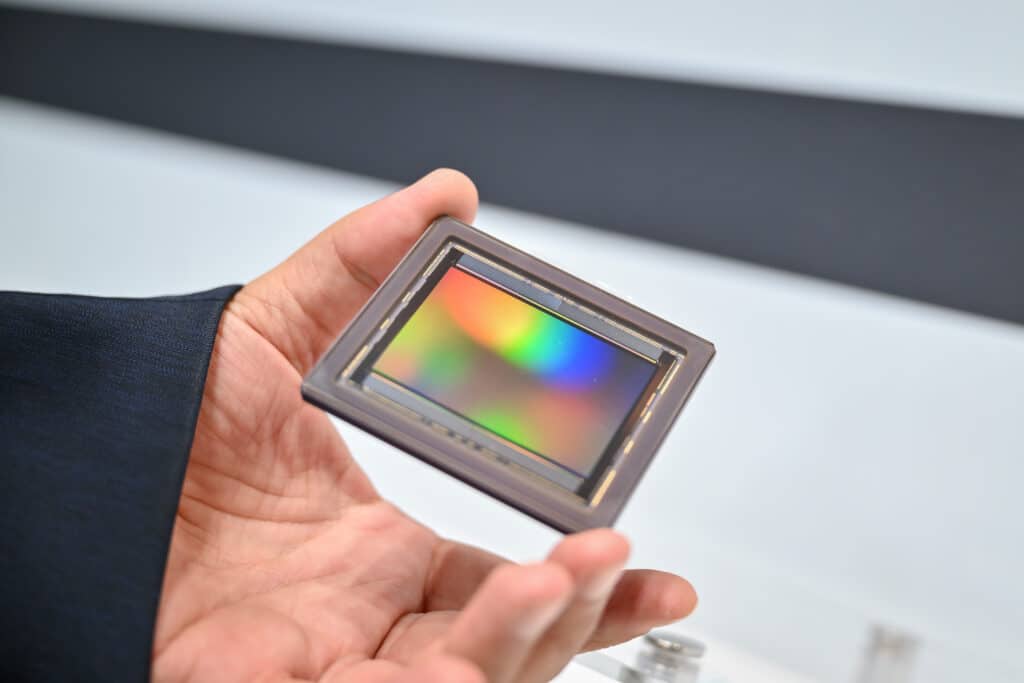

• 8K与高密度时代：61MP级(如9504x6336)甚至更高分辨率的传感器被引入，以应对8K面板和高PPI(Pixels Per Inch)显示器的检测需求。

3.2 高像素传感器的收益

#

更高的缺陷检出率：更多的传感器像素意味着对显示像素更密集的采样，能够捕获更细微的空间缺陷信息。在子像素级别，高分辨率传感器可以区分单个R、G、B子像素的异常，而非仅仅将其平均化为整个像素的异常。

更有效的摩尔纹抑制：如前所述，过采样是抑制摩尔纹的最根本手段。传感器分辨率越高，过采样倍数越大，摩尔纹的影响越可控。

更大的面板覆盖范围：在保持相同采样密度的前提下，更高分辨率的传感器可以在单次拍摄中覆盖更大的面板区域，从而减少分区拍摄的次数，缩短测量总时间。

更灵活的检测策略：高像素传感器为检测策略提供了更多灵活性。例如，可以选择全面板拍摄进行快速的面级检测(如均匀性评估)，也可以在同一图像上裁切感兴趣区域(ROI)进行像素级分析——无需重新调整光学系统。

3.3 高像素传感器的代价

#

高分辨率传感器并非没有代价：

像素尺寸与灵敏度的矛盾：在传感器芯片面积固定的条件下，像素数量增加意味着单个像素的面积缩小。更小的像素面积对应更小的满阱容量(Full Well Capacity)，导致单次曝光的动态范围下降。同时，更小的像素面积收集更少的光子，在相同曝光条件下信号更弱，信噪比更低。

数据量与处理速度：61MP的图像数据量约为29MP的两倍以上。在产线环境中，图像的传输、存储和处理速度直接影响检测节拍时间。更高的数据量需要更快的接口(如Camera Link HS、CoaXPress)和更强的计算平台。

成本：高分辨率的科学级传感器(尤其是制冷CCD/CMOS)的成本随像素数量增加而上升，镜头的分辨率要求也相应提高。

四、光学分辨率与传感器分辨率的匹配

#

4.1 系统分辨率的木桶效应

#

成像色度计的空间分辨率由光学系统和传感器共同决定，且受限于二者中分辨率较低的一方。

传感器分辨率：由像素间距决定，传感器能分辨的最小空间频率(奈奎斯特频率)为1/(2 x 像素间距)。

光学分辨率：由镜头的点扩散函数(Point Spread Function, PSF)或调制传递函数(Modulation Transfer Function, MTF)决定。光学分辨率受衍射极限、像差(Aberration)、对焦精度等因素影响。

若镜头的光学分辨率(在像面上)低于传感器的奈奎斯特频率，则增加传感器像素数量不会带来空间分辨率的实质性提升——额外的像素只是在对"模糊"的光学图像进行更密集的采样，并不能恢复光学系统未能传递的空间细节信息。

4.2 匹配原则

#

理想的匹配状态是：镜头的MTF在传感器奈奎斯特频率处仍保持足够的调制深度(Modulation Depth)。具体而言：

• 若采用29MP传感器(像素间距约3.76um)，镜头在传感器面上的分辨率需至少达到133 lp/mm(线对每毫米)的级别，才能充分发挥传感器的分辨率潜力。
• 若升级至61MP传感器(像素间距约2.74um)，镜头分辨率要求提升至约182 lp/mm。

这解释了为什么仅升级传感器而不同步升级镜头，往往无法获得预期的分辨率提升。高端成像色度计系统通常会根据传感器规格专门设计或选配相匹配的镜头。

4.3 工作距离与视场角的影响

#

在实际检测场景中，还需考虑工作距离(Working Distance)和视场角(Field of View, FOV)的影响。

对于大尺寸面板(如65英寸或更大)，若要在单次拍摄中覆盖全面板，需要较大的视场角或较长的工作距离。这通常意味着使用短焦距镜头或增加相机与面板的距离。在这两种情况下，显示像素在传感器面上的成像尺寸变小，对传感器分辨率的要求更高。

反之，对于小尺寸高PPI面板(如智能手机屏幕或VR微显示器)，由于面板尺寸小，可以使用较近的工作距离和较大的成像倍率。此时光学分辨率(衍射极限)和景深(Depth of Field)可能成为更显著的限制因素。对于微显示器等极小尺寸的被测对象，还可能需要使用专用的显微镜头(Microscope Lens)来实现所需的空间分辨率。

五、实际应用中的分辨率选择策略

#

5.1 基于检测需求的选择框架

#

选择成像色度计的传感器分辨率时，应从检测需求出发，遵循以下框架：

第一步：明确缺陷检出要求

• 仅需面级检测(均匀性、大面积Mura)：分辨率要求相对宽松
• 需要像素级检测(亮暗点、亮暗线)：每个显示像素至少需2x2个传感器像素采样
• 需要子像素级检测(单子像素缺陷)：每个子像素至少需2x2个传感器像素采样

第二步：计算所需的传感器分辨率 根据被测面板的像素数和缺陷检出要求，计算出最低传感器分辨率需求。

第三步：考虑覆盖策略 评估单次拍摄能否覆盖全面板，还是需要分区拍摄。分区拍摄增加测量时间，但降低了对传感器分辨率的要求。

第四步：验证光学系统匹配 确认所选镜头的光学分辨率能够支撑传感器的分辨率需求。

5.2 典型配置参考

#

以下列出几种典型应用场景的传感器配置思路(用于说明选择逻辑，非特定产品推荐)：

结语

#

在4K/8K显示技术普及的时代，成像色度计的空间分辨率已成为决定检测能力上限的核心参数。奈奎斯特采样定理为分辨率需求的评估提供了定量框架，摩尔纹现象则提醒我们过采样在显示检测中不仅是"更好"，而且在很多场景下是"必要"的。

然而，分辨率的提升不应被孤立看待。传感器分辨率、光学分辨率、像素灵敏度、动态范围——这些参数之间存在相互制约的关系。盲目追求最高像素数而忽视光学匹配或灵敏度需求，可能导致系统整体性能的失衡。

务实的做法是：从具体的检测任务出发，明确缺陷类型和检出要求，计算所需的空间分辨率，验证光学系统的支撑能力，然后在分辨率、灵敏度、速度和成本之间找到适合自身产线需求的平衡点。

常见问题

#

Q1: 检测一块4K面板的像素级缺陷，至少需要多少像素的传感器？

#

根据奈奎斯特采样定理，每个显示像素至少需要2×2=4个传感器像素覆盖。4K面板水平3840像素、垂直2160像素，因此水平至少需要7680个、垂直至少需要4320个传感器像素，即约33MP。29MP传感器（6576×4384）在水平方向略有不足，可能需要分区拍摄；61MP传感器（9504×6336）可以满足全面板像素级检测。如果需要子像素级检测，像素需求还要翻3倍。

Q2: 摩尔纹对测量的具体危害是什么？

#

摩尔纹会在真实亮度分布上叠加虚假的明暗条纹图案，导致三方面问题：一是均匀性测量失真，摩尔纹可能被误判为面板本身的Mura缺陷；二是缺陷检测干扰，虚假亮暗图案可能掩盖真实缺陷或产生误报警；三是色度偏差，RGB三通道的摩尔纹表现不同，导致色度测量出现空间非均匀的偏差。

Q3: 仅升级传感器像素数能否获得更高分辨率？

#

不一定。成像系统的空间分辨率受光学系统和传感器中较低者限制（木桶效应）。如果镜头的MTF在传感器奈奎斯特频率处已经严重衰减，增加传感器像素数只是对"模糊"图像进行更密集的采样，无法恢复光学系统未传递的空间细节。例如，从29MP升级到61MP时，镜头分辨率要求从约133 lp/mm提升到约182 lp/mm。因此，升级传感器时必须同步验证或升级镜头。
