高动态范围(HDR)时代的测量挑战#
引言：当显示器的能力超越测量仪器#

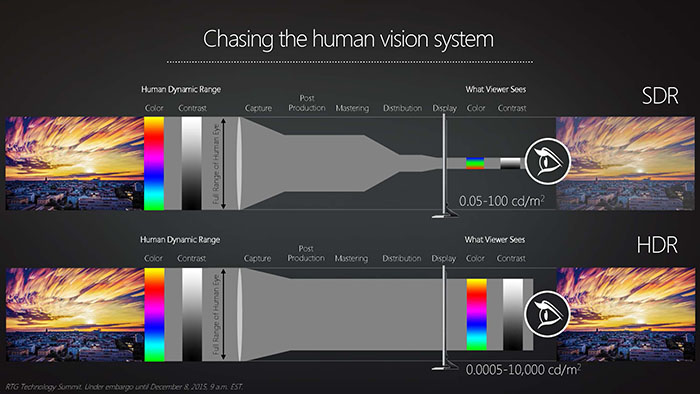

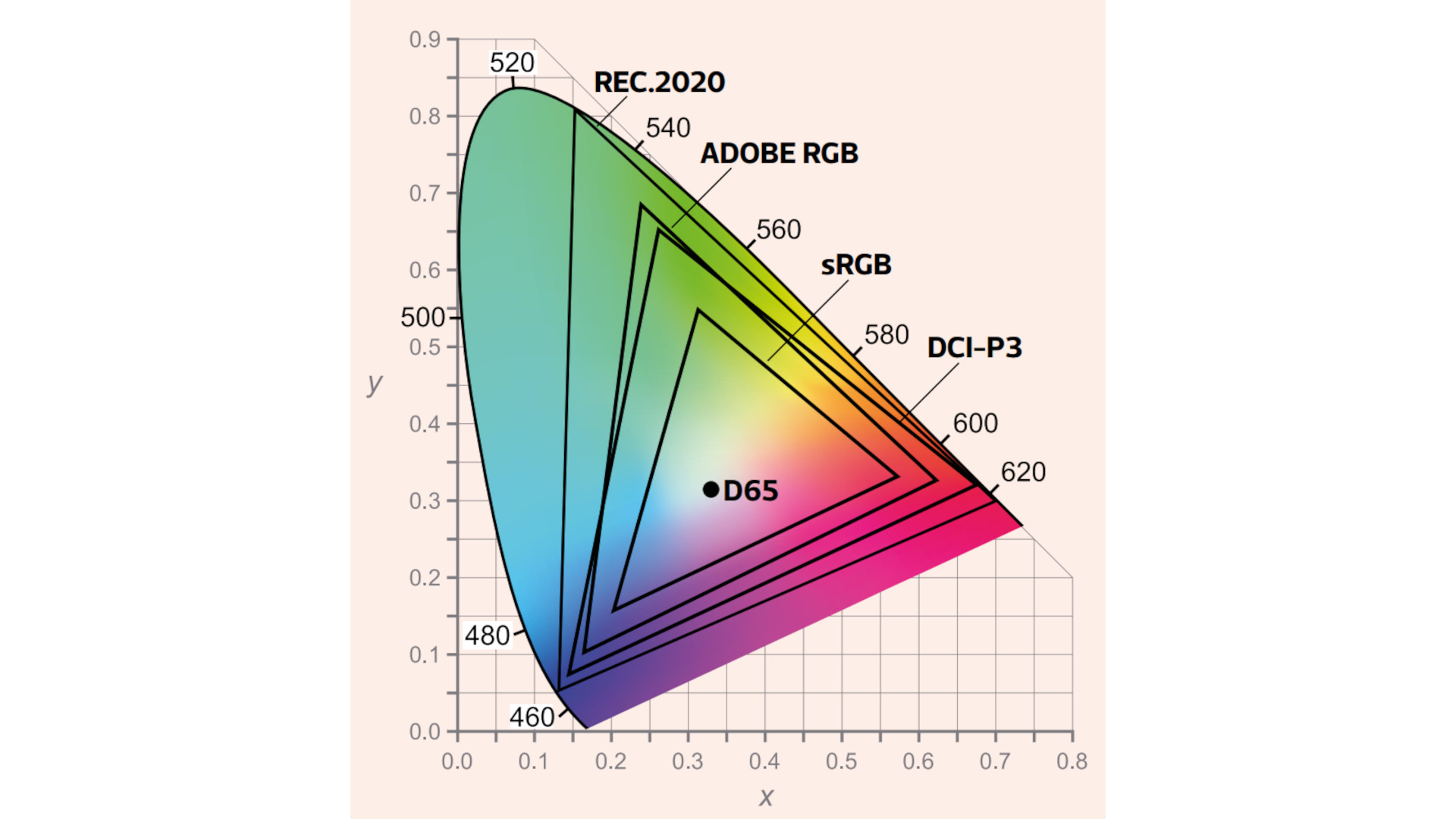

过去十年间，显示技术经历了一场深刻的动态范围革命。OLED面板凭借像素级自发光和真正的黑色(True Black)实现了理论上无限的对比度；Mini-LED背光通过数千个独立调光区域(Local Dimming Zones)将LCD的对比度推升至数十万比一的量级。这些技术进步为消费者带来了视觉体验的飞跃，但同时也向显示测量领域提出了严峻的挑战。
传统的成像色度计和光度计设计初衷针对的是对比度在1000:1量级的LCD面板。当被测对象的动态范围跃升至100,000:1乃至1,000,000:1时，测量系统面临的核心矛盾变得尖锐：如何在同一画面中同时准确捕获极亮区域(峰值亮度可超过1000 nits)和极暗区域(黑电平可低于0.005 nits)的光学信息？
本文将分析高动态范围显示对测量带来的具体挑战，阐述多重曝光(Multi-Exposure)技术的原理，并讨论传感器噪声对低亮度测量的关键影响。
一、HDR显示技术的测量需求#
1.1 OLED与Mini-LED的对比度特性#
理解测量挑战的前提是理解被测对象的特性。

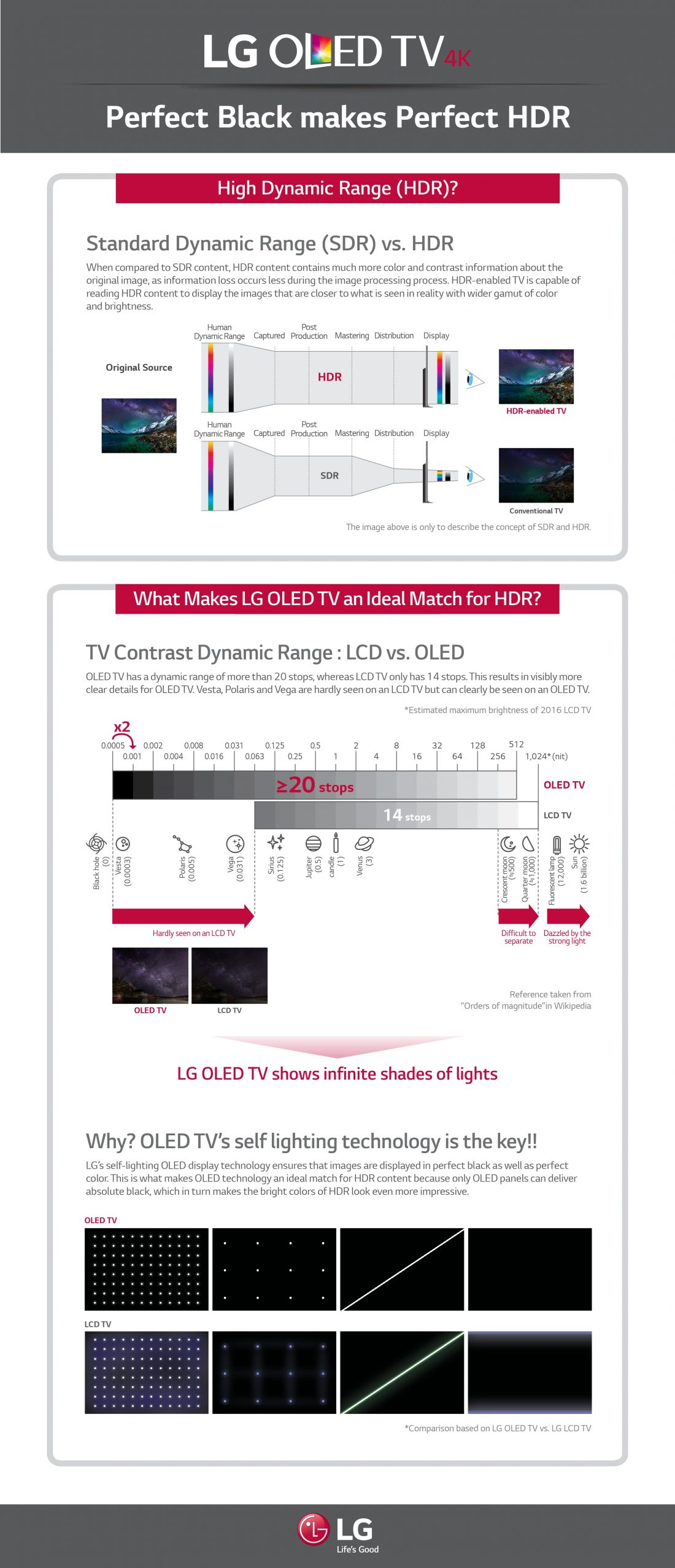

OLED(有机发光二极管)显示器中，每个像素独立发光。当像素需要显示黑色时，其电流被完全切断，像素不发射任何光子。在理想暗室条件下，OLED黑色区域的亮度接近于零，因此其暗室对比度(Dark Room Contrast Ratio)在理论上趋近于无穷大。在实际测量中，OLED面板的开关对比度(On/Off Contrast Ratio)可轻松超过1,000,000:1。

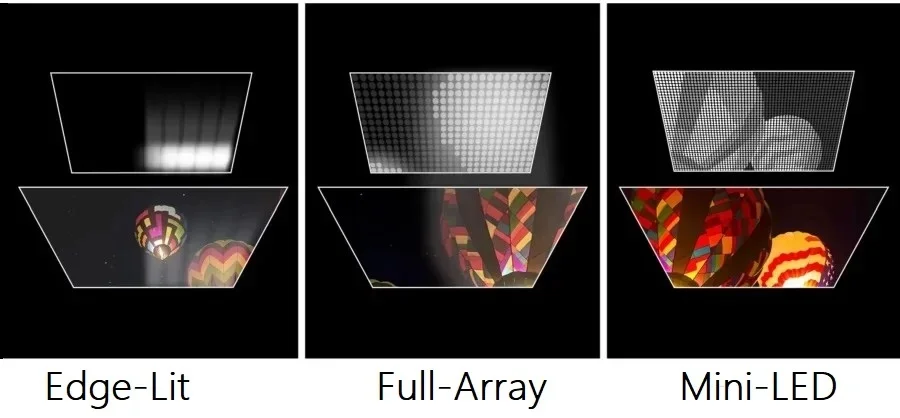

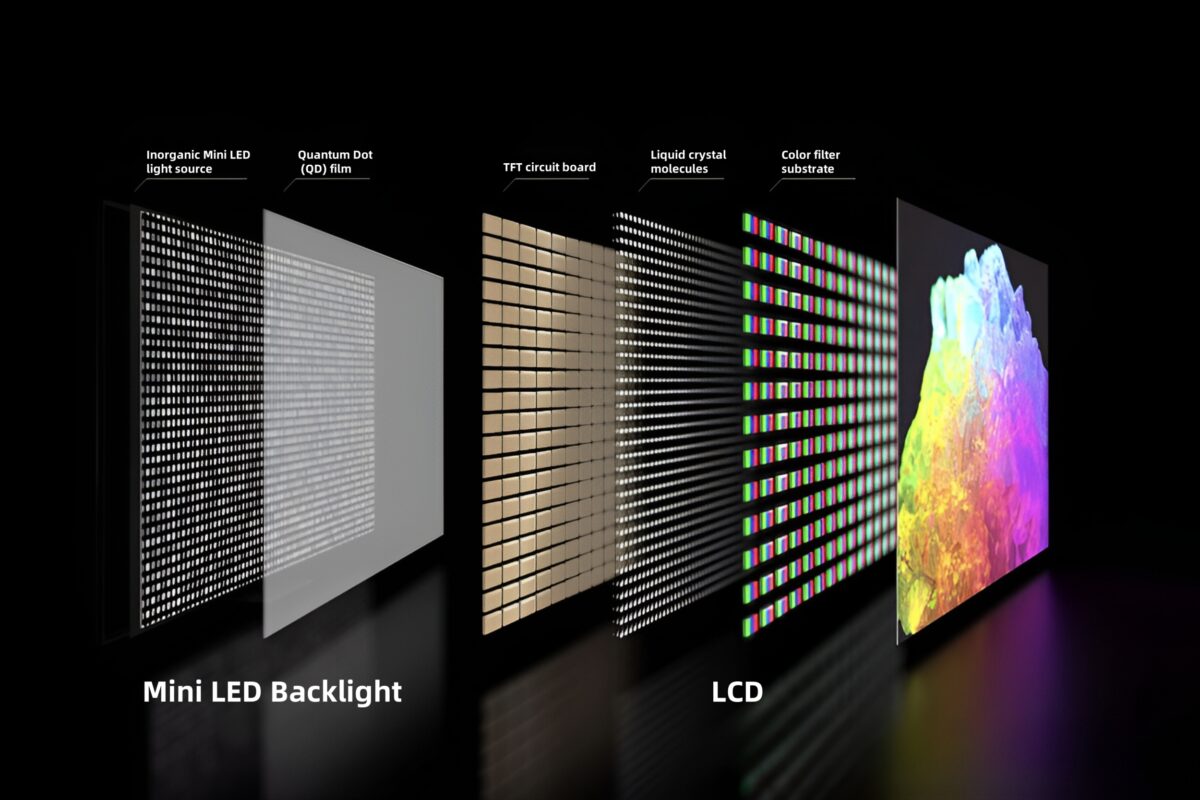

Mini-LED背光LCD通过将数百甚至上万颗微型LED排列为背光矩阵，实现了精细的局部调光。当某个区域需要显示暗部内容时，对应的Mini-LED背光区域降低亮度或完全关闭。这使得Mini-LED LCD的对比度从传统边缘背光LCD的约1000:1提升至100,000:1以上。
这两种技术的共同特征是：在同一显示画面中，可能同时存在亮度相差五到六个数量级的区域。
1.2 测量系统面临的根本矛盾#
成像色度计的核心传感器——无论是CCD还是CMOS——具有有限的动态范围(Dynamic Range)。传感器的动态范围由其满阱容量(Full Well Capacity)与读出噪声(Read Noise)的比值决定，通常用分贝(dB)或档(stop/f-stop)表示。
一颗典型的科学级CCD传感器的单次曝光动态范围约为60-72 dB(约1000:1至4000:1)。高性能的科学级CMOS传感器可达到约75-80 dB。而HDR显示面板要求测量系统覆盖的动态范围可能达到100-120 dB(100,000:1至1,000,000:1)。
这意味着，任何单次曝光都无法同时准确记录一块OLED面板上最亮白色和最暗黑色的亮度值。若曝光时间设置为适合测量亮区(如1000 nits)，则暗区(如0.005 nits)的信号将淹没在传感器噪声中，无法被有效分辨；若曝光时间延长至足以捕获暗区信号，则亮区像素将严重过饱和(Saturation)，输出截断的无效数据。
二、多重曝光(HDR Capture)技术#
2.1 基本原理#
多重曝光技术是当前解决上述矛盾的主要工程手段。其核心思路是：通过对同一场景拍摄多张不同曝光时间的图像，然后将这些图像在软件中进行智能合成，从而构建出一张有效动态范围远超单次曝光极限的测量图像。
典型的多重曝光流程如下：
短曝光拍摄：使用较短的曝光时间(如1ms-10ms)拍摄一张图像。此时，高亮区域的像素处于传感器线性响应区间内，能够被准确量化；但暗区像素的信号微弱，信噪比(SNR)极低，测量结果不可靠。
中等曝光拍摄：使用中等曝光时间(如100ms-500ms)拍摄另一张图像。中等亮度区域在此曝光下获得理想的信噪比；高亮区域可能开始接近饱和，暗区信号有所改善但仍不充分。
长曝光拍摄：使用较长的曝光时间(如1s-10s甚至更长)拍摄第三张图像。暗区像素积累了足够的光子信号，能够从噪声中分辨出来；但亮区像素已经严重饱和。
图像合成：软件算法将三张(或更多张)图像合成为一张HDR测量图像。合成策略的基本逻辑是：对于画面中的每个像素位置，从所有曝光图像中选择该位置处信噪比最优且未饱和的数据，进行加权合成或直接替换。
2.2 合成算法中的关键考量#
多重曝光合成并非简单的图像拼接，其中涉及若干技术细节：
曝光时间的精确标定：不同曝光时间图像之间的量化关系取决于曝光时间比值的精确性。若实际曝光时间与标称值之间存在偏差(如快门定时误差)，合成后的绝对亮度值将产生系统性误差。
传感器线性度校正(Linearity Correction)：CCD/CMOS传感器的光电响应并非在整个动态范围内完美线性。在接近饱和区域，响应曲线通常会出现压缩(即实际光子数增加但输出信号增量减小)。合成算法需要预先标定传感器的线性响应曲线，并排除非线性区域的数据，或对其进行校正。
对齐与配准(Registration)：在多次曝光过程中，若被测对象或成像系统发生微小位移(如机械振动)，不同曝光图像之间的像素位置会产生偏移。合成前需要进行亚像素级的图像配准。对于显示面板测量，由于被测对象通常是固定的，且测量系统也安装在稳定的支架上，这一问题相对可控。
饱和区域的识别与排除：算法需要可靠地识别每张图像中已饱和的像素区域，并在合成时将这些区域排除。饱和阈值的设定需要考虑传感器的满阱容量和A/D转换器的位深。
2.3 多重曝光的代价#
多重曝光技术在扩展动态范围方面效果显著，但也带来了实际的代价：
测量时间延长：拍摄多张不同曝光时间的图像，特别是长曝光图像(可能需要数秒至数十秒)，显著增加了单次测量的总耗时。在产线节拍时间(Takt Time)要求严格的场景下，这可能成为瓶颈。
数据处理量增大：多张高分辨率图像的合成需要大量计算资源。对于29MP或61MP级别的传感器，每张图像的数据量已经可观，多张合成的计算负担更为显著。
运动目标的测量限制：若被测显示画面在多次曝光期间发生变化(如动态内容)，则不同曝光图像之间的内容不一致，合成结果将出现伪影(Artifact)。因此，多重曝光技术通常要求被测画面在整个拍摄过程中保持静态。
三、信噪比(SNR)与低亮度测量#
3.1 噪声的来源#
在讨论低亮度测量能力之前，需要理解成像传感器中噪声的主要来源：
光子散粒噪声(Photon Shot Noise)：这是由光子到达传感器的随机性(泊松统计)所固有产生的噪声。其大小与信号的平方根成正比：N_shot = sqrt(S)，其中S为信号光子数。这是一种基本物理限制，无法通过传感器设计消除。
暗电流噪声(Dark Current Noise)：即使没有光照，传感器中的硅材料也会因热激发(Thermal Excitation)而产生电子。这些热生电子的统计涨落构成暗电流噪声。暗电流的大小强烈依赖于传感器温度——温度每降低5至9摄氏度，暗电流减半(这一特性被称为"倍增温度", Doubling Temperature)。
读出噪声(Read Noise)：每次从传感器读出像素信号时，读出电路本身引入的电子噪声。读出噪声是传感器的固有特性参数，与信号强度和曝光时间无关。
固定图案噪声(Fixed Pattern Noise, FPN)：由传感器像素之间灵敏度差异和暗电流不均匀性导致的空间固定噪声。FPN可以通过暗场校正(Dark Frame Subtraction)和平场校正(Flat Field Correction)在一定程度上消除。
3.2 低亮度测量的瓶颈#
在测量低亮度区域(如OLED面板的黑色区域，亮度<0.005 nits)时，信号极其微弱。此时，信噪比(SNR = Signal / Noise)的值取决于噪声的大小。
在低信号条件下，光子散粒噪声也很小(因为信号本身很小)。此时，暗电流噪声和读出噪声成为主导噪声源。如果暗电流噪声大于信号本身，测量结果将完全被噪声淹没，无法提取有意义的信息。
用更直观的方式理解：假设一个像素在长曝光(如10秒)后收集到了5个来自被测暗区的光子信号电子，但同一时间内暗电流产生了20个热电子——那么总信号(25个电子)中真正来自被测对象的比例仅为20%，且由于散粒噪声的存在，单次测量的结果可能偏离真值很远。
3.3 制冷传感器：降低暗电流的核心手段#
基于暗电流与温度的强依赖关系，制冷CCD/CMOS传感器成为高精度低亮度测量的关键技术。
热电制冷(TEC, Thermoelectric Cooler)：利用帕尔帖效应(Peltier Effect)对传感器进行主动冷却。典型的制冷成像色度计将传感器温度稳定在-10C至-30C的范围内。相较于室温(约25C)运行的传感器，制冷至-10C可将暗电流降低约一个数量级；制冷至-25C可降低约两个数量级。
制冷的另一个重要效果是温度稳定性。非制冷传感器在连续工作过程中，由于电子元件发热，传感器温度会逐渐升高，导致暗电流随之增大——这使得测量数据在一个工作班次内发生漂移。制冷系统通过将传感器温度锁定在恒定值，消除了这种温度漂移效应，保证了测量数据在长时间运行中的稳定性和重复性。
3.4 暗场噪声的量化指标#
在评估成像色度计的低亮度测量能力时，以下指标具有参考价值：
噪声等效亮度(Noise Equivalent Luminance)：即在特定曝光条件下，传感器噪声所对应的等效亮度值。当被测亮度低于噪声等效亮度时，信号将无法从噪声中区分。该值越低，说明仪器的低亮度测量能力越强。
暗场均匀性(Dark Field Uniformity)：在无光照条件下拍摄的图像中，各像素暗电流的空间分布均匀性。暗场不均匀性在校正后的残余会直接影响低亮度测量的空间精度。
四、同时测量极亮与极暗：完整的HDR测量工作流#
4.1 典型应用场景#
以OLED电视面板的产线检测为例。一块典型的OLED面板在显示HDR内容时，同一画面中可能同时存在：
- 峰值高光区域：亮度超过800-1000 nits
- 中间调区域：亮度在10-200 nits之间
- 暗部细节区域：亮度在0.01-1 nit之间
- 纯黑区域：亮度<0.005 nit
产线检测的需求是：在上述所有亮度范围内，都能准确测量亮度和色坐标，以检测亮度均匀性(Luminance Uniformity)、色度均匀性(Chromaticity Uniformity)、Mura缺陷以及暗部亮点(Bright Dot on Dark Background)等问题。
4.2 HDR测量的系统配置要求#
要实现覆盖上述完整亮度范围的精确测量，测量系统需要满足以下条件：
传感器：制冷型CCD或科学级CMOS，工作温度稳定在低温状态，以确保长曝光时暗电流可控。传感器的满阱容量应尽可能大(如>100,000 e-)，以在单次曝光中获得尽可能宽的线性动态范围。
光学系统：镜头的杂散光(Stray Light/Veiling Glare)特性至关重要。在测量高对比度场景时，亮区光线在镜头内部发生散射后到达暗区像素位置的杂散光，会人为抬高暗区的测量值，导致对比度测量结果偏低。高质量的测量镜头需要采用多层镀膜、内部消光设计来抑制杂散光。
多重曝光策略：根据被测面板的亮度范围，设计合理的曝光序列。曝光级数(通常3-5级)和各级曝光时间需要根据传感器特性和被测对象特性进行优化。
软件算法：具备完善的HDR合成算法、传感器线性度校正、暗场扣除(Dark Frame Subtraction)和平场校正(Flat Field Correction)能力。
4.3 测量结果的验证#
HDR测量结果的验证同样需要关注动态范围的两端。在亮端，可以使用标准光源在已知亮度水平下进行比对；在暗端，由于参考仪器(如光谱亮度计)在极低亮度下也面临信噪比挑战，验证需要更加审慎。
一种实用的验证方法是使用已知透射率的中性密度滤光片(Neutral Density Filter, ND Filter)对高亮度光源进行衰减，创造已知亮度比关系的光源对，验证测量系统在不同亮度级别下的准确性和线性度。
五、动态范围指标的正确解读#
5.1 标称动态范围与有效动态范围#
成像色度计制造商在规格表中标注的"动态范围"数值需要审慎解读。需要区分的是：
传感器级动态范围：单次曝光条件下，传感器满阱容量与读出噪声之比。这代表了硬件的理论极限。
系统级动态范围：经过多重曝光、暗场校正等处理后，整个测量系统能够有效覆盖的亮度范围。系统级动态范围通常远大于传感器级动态范围。
有效测量动态范围：在满足特定精度要求(如亮度测量精度优于±2%，色坐标精度优于±0.002)的前提下，系统实际能覆盖的亮度范围。由于低亮度端的信噪比限制，有效测量动态范围通常小于系统级动态范围。
5.2 对比度测量中的杂散光影响#
值得特别强调的是，在高对比度测量中，镜头杂散光(Veiling Glare)往往比传感器噪声更早成为测量精度的限制因素。
杂散光的效应是在整个像面上叠加一个与场景亮区亮度成比例的"光雾"(Light Fog)。假设一块OLED面板在全白状态下亮度为500 nits，全黑状态下真实亮度为0.001 nit。若镜头的杂散光比例为0.1%，则杂散光在黑色区域叠加的等效亮度为500 x 0.001 = 0.5 nit——这比真实的黑电平亮度高出500倍。此时测量到的对比度仅为1000:1，而非真实的500,000:1。
因此，在HDR时代，测量镜头的杂散光特性可能比传感器的噪声水平更为关键。这也解释了为什么高端成像色度计在镜头设计上投入大量精力——包括使用低散射玻璃材料、优化镀膜工艺、增加内部挡光结构等。
结语#
高动态范围显示技术的普及，对成像色度计的测量能力提出了前所未有的挑战。单次曝光无法覆盖的亮度范围需要多重曝光技术来弥补，低亮度区域的精确测量依赖于制冷传感器对暗电流噪声的抑制，而高对比度场景的准确表征则受限于光学系统的杂散光水平。
对于显示面板制造商的质量工程师和测量工程师而言，理解这些挑战及其对策的原理，是在HDR时代正确选择测量设备、合理设定测量参数、准确解读测量结果的基础。在评估一台成像色度计的HDR测量能力时，不应仅关注标称动态范围的数字，更应深入了解其传感器制冷能力、多重曝光合成算法的可靠性以及镜头的杂散光控制水平。
常见问题#
Q1: 为什么单次曝光无法同时测量OLED面板的亮区和暗区？#
因为传感器的单次曝光动态范围有限（典型60-80 dB），而OLED面板的对比度可达100-120 dB。如果曝光时间设置为适合测量亮区（如1000 nits），暗区信号将淹没在传感器噪声中；如果延长曝光时间以捕获暗区信号，亮区像素将严重过饱和。必须通过多重曝光（HDR）技术，拍摄多张不同曝光时间的图像并智能合成，才能覆盖完整的亮度范围。
Q2: 制冷传感器对低亮度测量有多大帮助？#
帮助非常显著。暗电流与温度呈指数关系——温度每降低约6-8°C，暗电流约减半。制冷至-10°C可将暗电流降低约一个数量级，制冷至-25°C可降低约两个数量级。此外，制冷还能将传感器温度锁定在恒定值，消除因工作发热导致的暗电流漂移，保证长时间运行中测量数据的稳定性和重复性。
Q3: 在高对比度测量中，镜头杂散光和传感器噪声哪个影响更大？#
在HDR显示测量中，镜头杂散光往往比传感器噪声更早成为限制因素。例如，若镜头杂散光比例为0.1%，当亮区为500 nits时，杂散光在暗区叠加的等效亮度为0.5 nit——这比OLED真实黑电平（0.001 nit）高出500倍。此时测得的对比度仅约1000:1，远低于真实的500,000:1。因此，在HDR时代，测量镜头的杂散光控制水平可能比传感器噪声水平更为关键。
