可溯源性：连接实验室标准与产线数据的桥梁#
引言：为什么"测得准"比"测得到"更重要#
在显示产业的质量控制体系中，成像色度计(Imaging Colorimeter)扮演着核心测量工具的角色。然而，一台设备能够输出亮度值和色坐标，并不等同于这些数值是准确的、可信赖的。衡量一台测量仪器是否"可信"，关键不在于其标称精度，而在于其测量结果是否具备计量溯源性(Metrological Traceability)。
计量溯源性的定义是明确的：通过一条不间断的校准链(Calibration Chain)，将测量结果与国家或国际计量基准相关联，且链条上的每一步都具有已声明的测量不确定度(Measurement Uncertainty)。缺乏溯源性的测量数据，在跨工厂、跨供应商的质量比对中毫无意义——因为无法判断两组数据之间的差异究竟来自被测产品的真实差异，还是来自测量仪器本身的偏差。
本文将阐述计量溯源链的结构，说明成像色度计从出厂校准到用户校准的完整流程，并讨论校准不确定度这一常被忽视但至关重要的概念。
一、国家计量基准：溯源链的顶端#
1.1 国际与国家计量体系#
全球计量溯源体系的顶层由国际计量局(BIPM, Bureau International des Poids et Mesures)协调。在光度与色度领域，各国的国家计量院(National Metrology Institute, NMI)负责维护和复现本国的光度基准。主要的国家计量院包括：
- NIST(美国国家标准与技术研究院)：维护美国的光度和辐射度基准。NIST开发并维护了新一代传递标准和工作标准照度计及三刺激值色度计，在其SIRCUS(光谱辐照度和辐亮度响应度校准均匀光源)和SCF(光谱比较器设施)上确定光谱响应度，照度响应度的一致性在0.1%以内，扩展不确定度(k=2)为0.2%。
- NIM(中国计量科学研究院)：成立于1955年，隶属国家市场监督管理总局，是中国最高的计量科学研究中心和国家级法定计量技术机构，承担光度量、色度量等国家基准的建立、保存和量值传递工作。
- PTB(德国联邦物理技术研究院)：欧洲最重要的计量机构之一，在光度与辐射度领域拥有深厚积累。
这些国家计量院之间通过国际比对(International Comparison)来确保各国基准的一致性。这意味着，无论一台成像色度计的校准链最终溯源到NIST还是NIM，其测量结果在理论上应当是等效的——前提是溯源链完整且不确定度得到正确评估。
1.2 光度基准的物理实现#
光度量的基本单位是坎德拉(candela, cd)，它是国际单位制(SI)七个基本单位之一。坎德拉的定义基于辐射的功率和人眼的光谱光视效率函数V(λ)。国家计量院通过绝对辐射计(Absolute Radiometer)测量辐射功率，再结合V(λ)函数实现光度基准的复现。
在色度方面，CIE 1931标准色度观察者的三个颜色匹配函数x(λ)、y(λ)、z(λ)构成了色度测量的数学基础。国家计量院利用精确定标的光谱辐射计来实现色度量值的传递。
二、计量溯源链的结构#
2.1 从国家基准到现场仪器#
一条完整的计量溯源链通常包含以下层级：

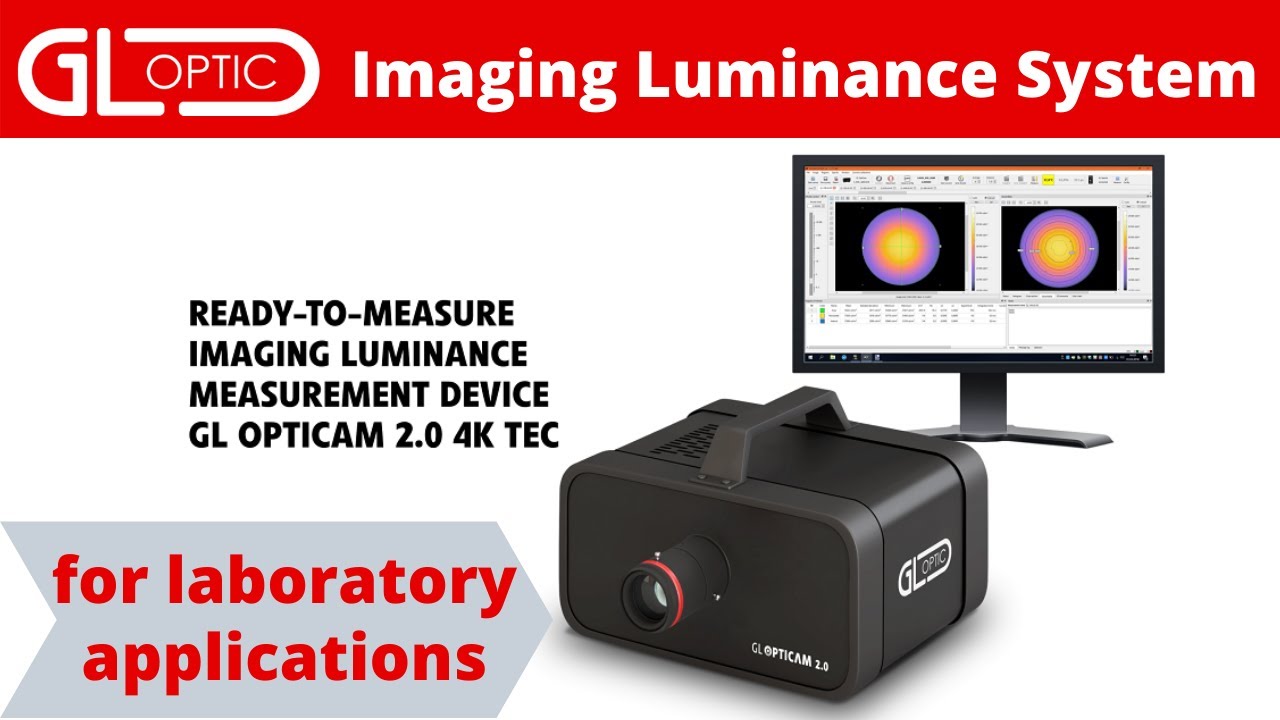

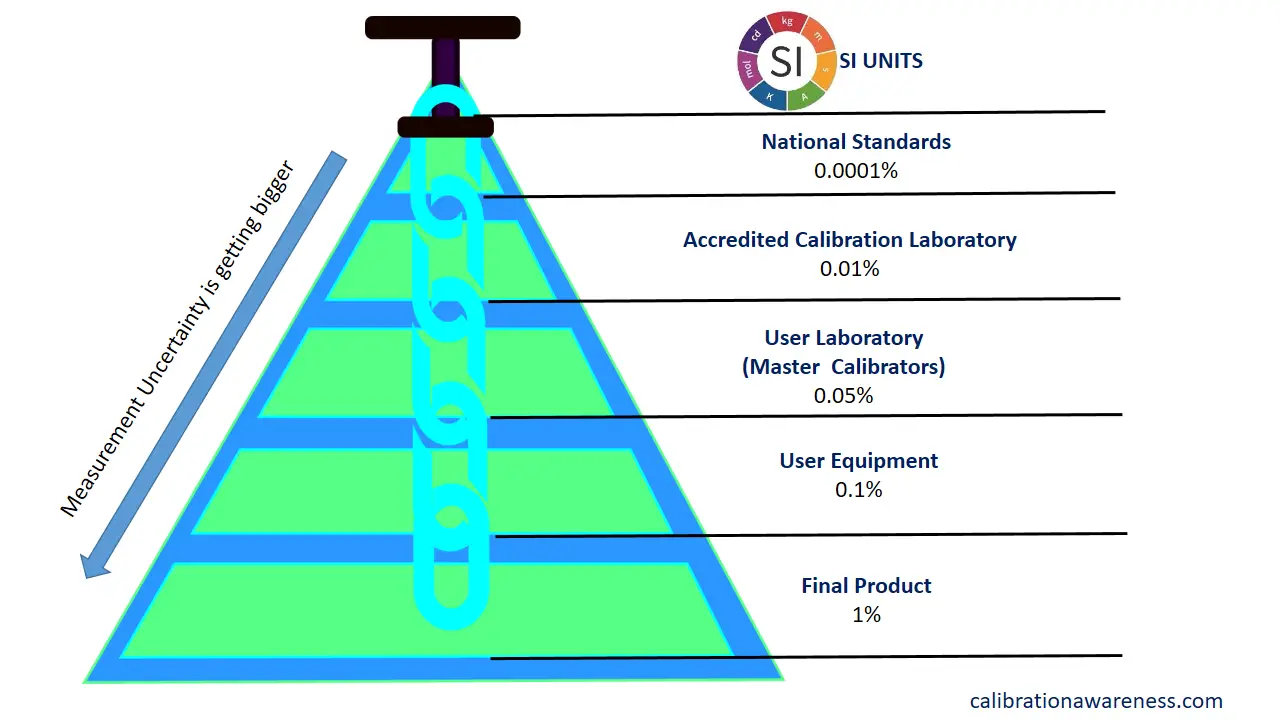

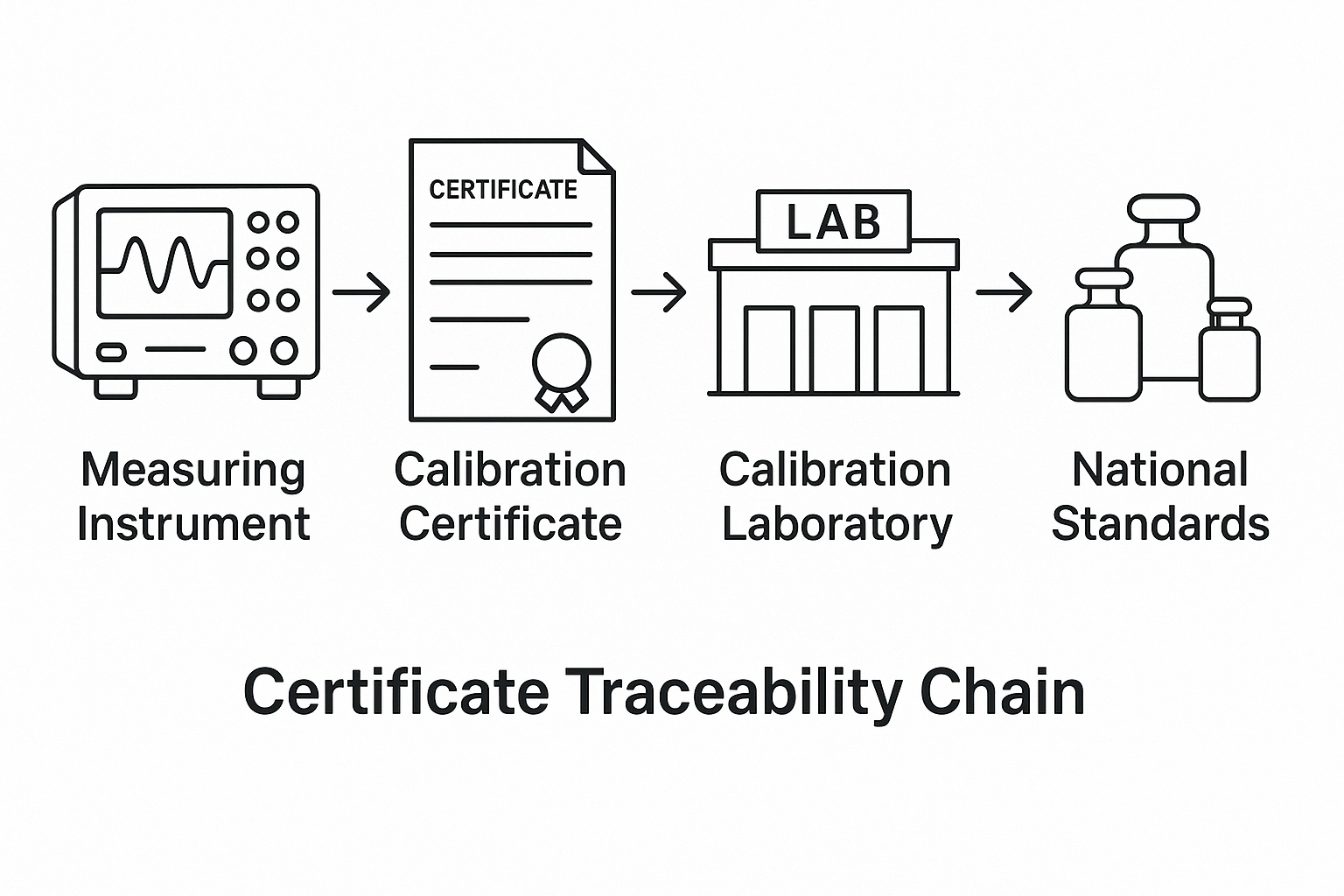

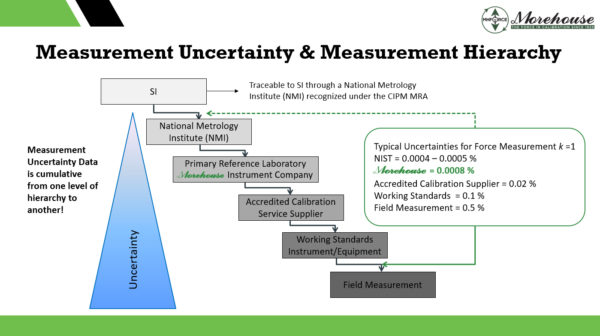

第一层：国家基准(National Primary Standard) 由国家计量院(如NIST、NIM)保存和维护的最高等级计量基准。这些基准通常不直接用于日常校准工作，而是用于校准传递标准。
第二层：传递标准(Transfer Standard) 由国家计量院校准的高等级仪器，如高精度光谱辐射计(Spectroradiometer)。这些仪器被送至国家计量院接受校准后，返回至仪器制造商或具备资质的校准实验室，作为校准链的中间环节。
第三层：工作标准(Working Standard) 在仪器制造商的校准实验室中使用的参考级标准光源(Standard Source)或参考级仪器。工作标准的量值通过传递标准获得，它们直接参与成像色度计出厂前的校准过程。
第四层：现场仪器(Field Instrument) 即最终用户在产线或实验室中使用的成像色度计。其量值通过出厂校准从工作标准获得。
每一层之间的传递都会引入额外的测量不确定度。因此，溯源链越长，最终的不确定度越大。高质量的仪器制造商会尽力缩短溯源链的长度，并在每一步中控制不确定度的传播。
2.2 标准光源在溯源链中的角色#
标准光源是溯源链中的关键实物媒介。在成像色度计的校准中，常用的标准光源包括：
- CIE标准A光源(Standard Illuminant A)：色温约2856K的钨丝灯，其光谱功率分布可由普朗克辐射定律精确描述。由于其光谱特性的可预测性，A光源被广泛用作成像色度计的基础校准光源。

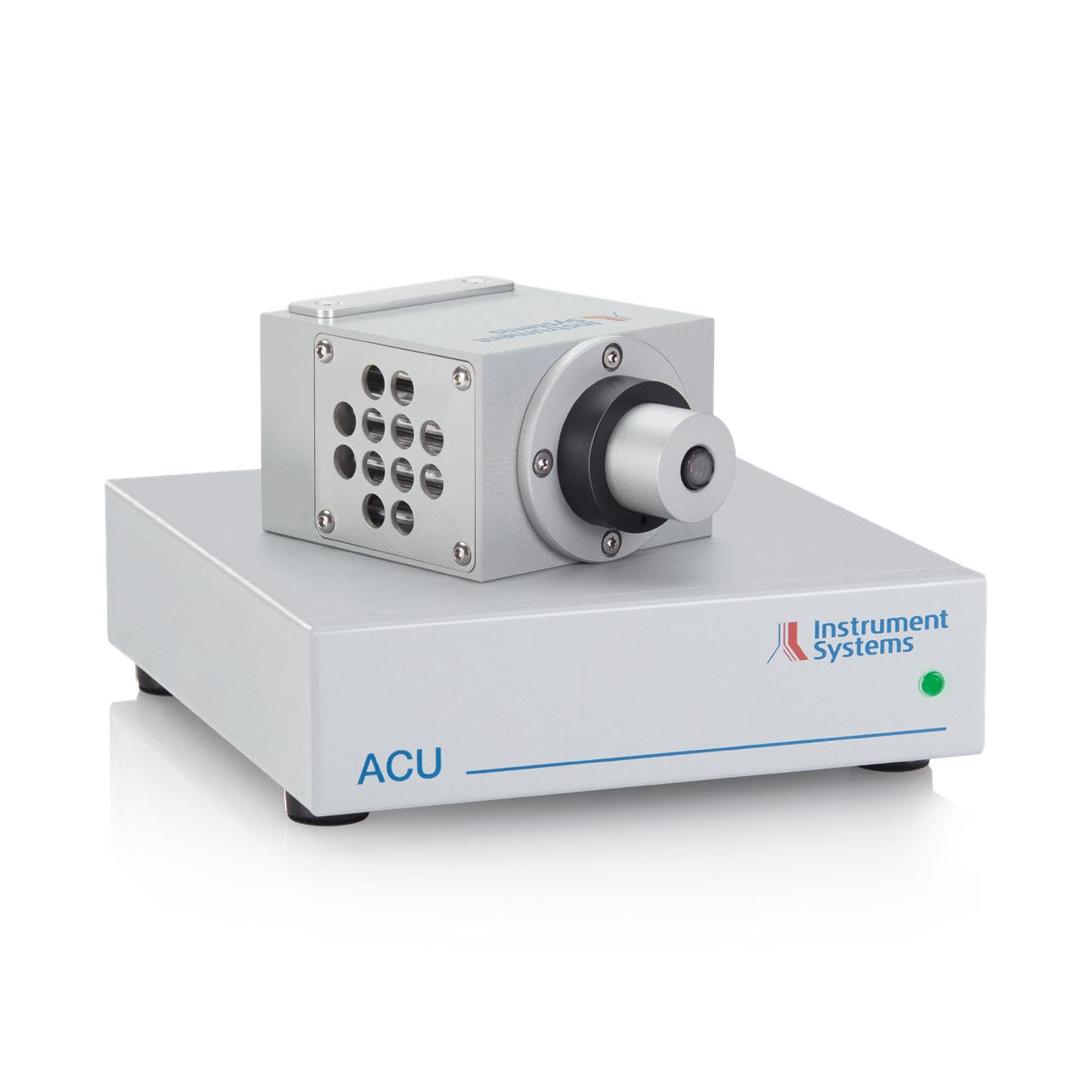

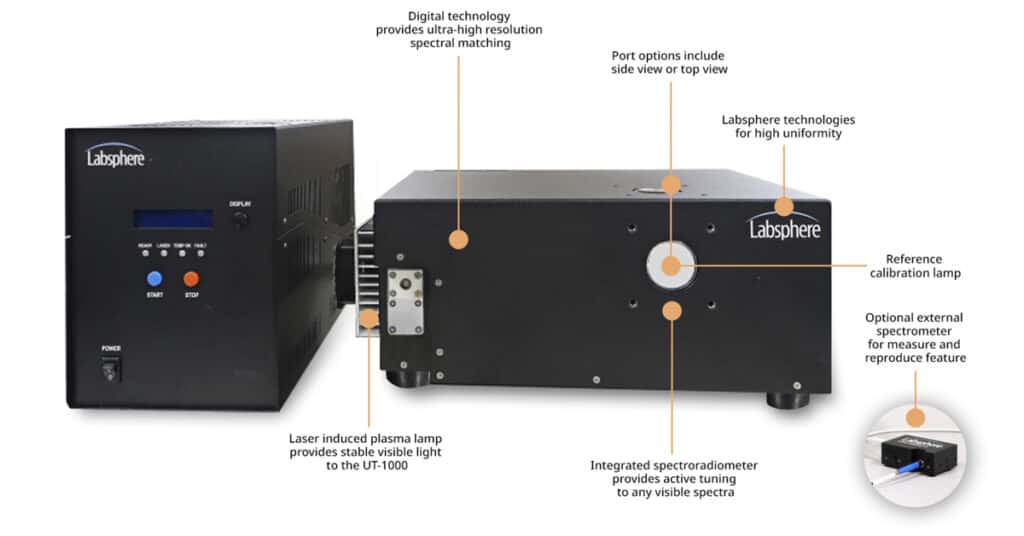

- 积分球均匀光源(Integrating Sphere Uniform Source)：通过积分球将点光源转化为大面积均匀光源，为成像色度计提供空间上均匀的校准场。积分球的直径(如0.5m或1m)决定了其出光口的均匀性等级。
标准光源本身也需要定期送至具备资质的校准实验室进行再校准，以确保其量值的准确性不会因灯泡老化或其他因素而漂移。
三、出厂校准：仪器精度的起点#
3.1 A光源标定流程#
成像色度计出厂前的基础校准通常采用标准A光源进行。根据行业通行的验证实验流程，该过程包括：
- 将标准A光源置于积分球内，预热不少于20分钟，确保光源输出稳定。
- 使用经过国家计量院溯源校准的参考级瞄点式光谱亮度计(如Konica Minolta CS-2000或同等级别)测量积分球出光口，获取参考数据——包括亮度(L)和色坐标(x, y)。
- 使用待校准的成像色度计对同一光源进行测量，获取原始数据。
- 通过比对参考数据与原始数据，计算并写入校准系数(Calibration Coefficients)，使成像色度计的输出与参考仪器对齐。
这一过程的核心逻辑是：以光谱辐射计的测量结果为"真值"，将成像色度计的读数校正到与之一致。光谱辐射计的精度来源于其对光谱的直接测量能力，它不依赖于滤光片的光谱匹配，因此被视为更高等级的参考。
3.2 校准数据的验证#
校准完成后，需要对校准效果进行验证。验证方法是将校准后的成像色度计与参考级光谱亮度计进行比对测量，不仅限于校准用光源，还应包括实际显示屏的多种纯色(如红、绿、蓝、青、黄、品红、白色)。比对的指标包括亮度差异和色坐标差异。
若在A光源标定后，成像色度计对非A光源光谱(如显示屏的RGB单色)的测量出现较大偏差，这通常意味着仪器的三刺激值滤光片(Tristimulus Filter)对CIE颜色匹配函数的逼近不够理想——此时需要考虑进一步的用户级校正。
四、用户校准：弥合通用标定与特定应用的差距#
4.1 为什么出厂校准不够#
出厂时的A光源校准提供了一个"通用基准"。然而，成像色度计在实际使用中面对的被测对象——显示屏——具有高度多样化的光谱特征。不同的显示技术(LCD with CCFL背光、LCD with LED背光、OLED、QD-OLED、Mini-LED)具有截然不同的光谱功率分布(Spectral Power Distribution, SPD)。
如参考文献所指出的：“一种背光类型或光谱特征接近的显示面板就要做一组校正矩阵数据”——不同面板需单独校正。这是因为三刺激值滤光片的光谱透射率与CIE标准观察者函数之间总存在一定程度的失配(Spectral Mismatch)。这种失配在A光源的连续光谱下可能影响较小，但在显示屏窄带光谱的激励下可能被显著放大。
4.2 四色标定(用户级校正)#
四色标定是一种针对特定显示类型的用户级校正方法。其流程为：
- 使用参考级光谱亮度计(如CS-2000)和待校正的成像色度计，分别对目标显示屏的红(R)、绿(G)、蓝(B)和白(W)四种纯色进行测量。
- 将光谱亮度计的测量结果作为参考值，计算一个3x3的色彩校正矩阵(Color Correction Matrix)。
- 该矩阵在后续测量中应用于成像色度计的原始三刺激值数据，将其修正至与光谱仪结果一致。
四色标定的本质是在特定光谱条件下，对三刺激值滤光片的光谱失配进行数学补偿。这使得经过四色标定的成像色度计，在测量与标定时相同类型(或光谱特征相近)的显示屏时，能够达到与光谱仪接近的色度精度。
4.3 用户校准的适用范围与局限#
用户校准的适用范围受限于标定条件与实际测量条件的匹配程度。具体而言：
- 四色标定生成的校正矩阵对特定显示技术有效。若被测显示屏的光谱特征与标定时使用的显示屏差异过大(如用LCD标定的矩阵去测量OLED)，校正效果会显著下降。
- 标定过程中使用的参考仪器的不确定度会直接传递到校正矩阵中。因此，参考仪器本身的溯源性和不确定度等级至关重要。
- 环境温度、仪器预热时间等因素也会影响校准结果的有效性。通常要求显示屏在测量前预热至稳定状态(LED背光显示屏需30-60分钟，OLED需10-15分钟)。
五、校准不确定度：量化"测量结果有多可信"#
5.1 不确定度的概念#
校准不确定度(Calibration Uncertainty)是对测量结果可能偏离真值的范围的量化描述。它不是一个"误差"——误差是测量值与真值之间的差异(通常未知)，而不确定度是基于统计方法对这种差异可能范围的评估。
不确定度通常以扩展不确定度(Expanded Uncertainty)的形式表达，记为U = k × u_c，其中u_c是合成标准不确定度，k是包含因子(通常取k=2，对应约95%的置信水平)。例如，一台成像色度计的亮度测量不确定度标注为"U = ±2% (k=2)"，意味着在95%的置信水平下，其测量值与溯源到国家基准的真值之间的偏差不超过±2%。
5.2 不确定度的来源#
在成像色度计的测量过程中，不确定度来自多个环节：
溯源链传递不确定度：每一层校准都会叠加新的不确定度分量。国家基准本身的不确定度最小(可低于0.1%)，但经过传递标准、工作标准到现场仪器，累积的不确定度会逐步增大。
标准光源的不确定度：包括光源的光谱稳定性、空间均匀性、时间漂移等。
仪器本身的不确定度：包括传感器的线性度(Linearity)、暗电流噪声(Dark Current Noise)、三刺激值滤光片的光谱匹配度(f1’值)、光学系统的杂散光(Stray Light)等。
环境因素：温度变化、振动、杂散环境光等。
测量方法的不确定度：包括测量区域的选取(ROI)、曝光参数的设置、平均次数等操作因素。
5.3 不确定度在产线决策中的实际意义#
在生产线质量控制中，不确定度的概念具有直接的工程意义。假设一款显示面板的亮度合格标准为500 ± 25 cd/m^2，而测量仪器的扩展不确定度为±3%。当仪器读数为520 cd/m^2时，其真值可能在504.4至535.6 cd/m^2的范围内——仍在合格区间。但当读数为524 cd/m^2时，真值上限可能达到539.7 cd/m^2，已超出合格区间——此时该产品的合格性判定存在风险。
这就是为什么在制定产线判定标准时，需要将测量不确定度纳入考量。国际标准ISO 14253-1提出了"保护带(Guard Band)“的概念：在合格/不合格的判定边界处，根据测量不确定度设置一定的裕量，以避免误判。
六、定期校准与量值维护#
6.1 校准周期的确定#
任何测量仪器的校准状态都不是永久有效的。传感器的灵敏度会随时间漂移，光学元件可能因环境因素而退化，机械结构可能因频繁使用而产生偏移。因此，定期校准(Periodic Calibration)是维持测量溯源性的必要环节。
校准周期的确定通常基于以下因素：
- 仪器制造商的建议(通常为12个月)
- 使用频率和使用环境的严苛程度
- 历史校准数据中观察到的漂移趋势
- 所测量参数的精度要求
6.2 现场校准验证#
在两次正式校准之间，用户可以通过日常校准验证(Calibration Verification)来监测仪器状态。典型的做法是使用一个经过溯源校准的参考灰度标准板或稳定光源，每天或每周对仪器进行快速比对测量。若结果偏离参考值超过预设阈值，则提示仪器可能需要提前返厂校准。
这种"校准验证"不同于"重新校准”——它不更新仪器的校准系数，而仅仅是确认现有校准状态是否仍然有效。
结语#
计量溯源性是成像色度计测量数据可信度的根本保障。从国家计量院的基准到产线上的每一次测量，一条完整、不间断且每一步不确定度都被评估和控制的校准链，是确保不同地点、不同时间的测量结果具有可比性的基础。
对于显示产业的质量工程师而言，理解溯源链的结构、掌握用户校准的时机与方法、正确解读不确定度的含义，不仅是计量学的基本素养，更是在日益精密的显示技术竞争中做出正确质量决策的必备能力。忽视溯源性的测量，无论其读数看起来多么精确，都只是缺乏可信根基的数字。
常见问题#
Q1: 为什么出厂A光源校准后，测量某些显示屏仍会有较大色度偏差？#
因为A光源是连续光谱的宽带光源（色温2856K的钨丝灯），滤光片在宽光谱下的匹配偏差可以被积分抵消。但显示屏（特别是OLED和LED背光LCD）具有窄带光谱特性，滤光片在这些窄波段处的匹配偏差会被完全暴露，无法通过积分抵消。因此需要进行四色标定（用户级校正），使用与实际测量对象光谱特征相近的显示屏作为校准目标。
Q2: 测量不确定度和测量误差有什么区别？#
测量误差是测量值与真值之间的差异（通常未知），是一个确定的数值。测量不确定度是基于统计方法对测量结果可能偏离真值的范围的评估，是一个区间估计。例如，扩展不确定度U = ±2% (k=2)意味着在95%的置信水平下，测量值与溯源到国家基准的真值之间的偏差不超过±2%。不确定度是可以评估和声明的，而误差是无法精确知道的。
Q3: 产线上如何利用测量不确定度来避免误判？#
应采用ISO 14253-1提出的"保护带"概念。在合格/不合格的判定边界处，根据测量不确定度设置裕量。例如，若合格标准为500±25 cd/m²，仪器不确定度为±3%，则实际判定区间应内缩一个不确定度的量——亮度上限从525变为525-15=510 cd/m²，下限从475变为475+15=490 cd/m²。这样可以避免因仪器不确定度导致的误判风险。
本文为成像色度计技术知识库系列文章。
