光的架构：三刺激值滤光片与人眼感知的匹配#
引言：为什么测量仪器必须"像人一样看"#
光学计量的终极目标，不是测量光的物理能量本身，而是测量人对光的感知。同样是1瓦的辐射功率，555nm的绿光在人眼中激发的亮度感知是650nm红光的十倍以上。如果一台亮度计对所有波长的光一视同仁，它测出的数值将与人眼的视觉体验严重脱节。
正因如此，成像色度计的硬件设计不是以"捕获尽可能多的光子"为目标，而是以"精确模拟人眼的光谱响应"为核心准则。这一准则的数学基础是CIE 1931标准色度系统，工程实现的关键是定制三刺激值滤光片，而评估匹配程度的量化指标是f1’误差。本文将逐层剖析这一从生理视觉到光学工程的完整链路。
CIE 1931颜色匹配函数的物理意义#
从视锥细胞到标准观察者#
人眼视网膜上的三类视锥细胞（Cone Cells）——L型（Long-wavelength, 对红光敏感）、M型（Medium-wavelength, 对绿光敏感）和S型（Short-wavelength, 对蓝光敏感）——构成了人类色觉的生理基础。每类视锥细胞对可见光谱（约380nm至780nm）中不同波长的光具有不同的响应灵敏度，这种波长依赖的响应特性称为光谱敏感度函数。

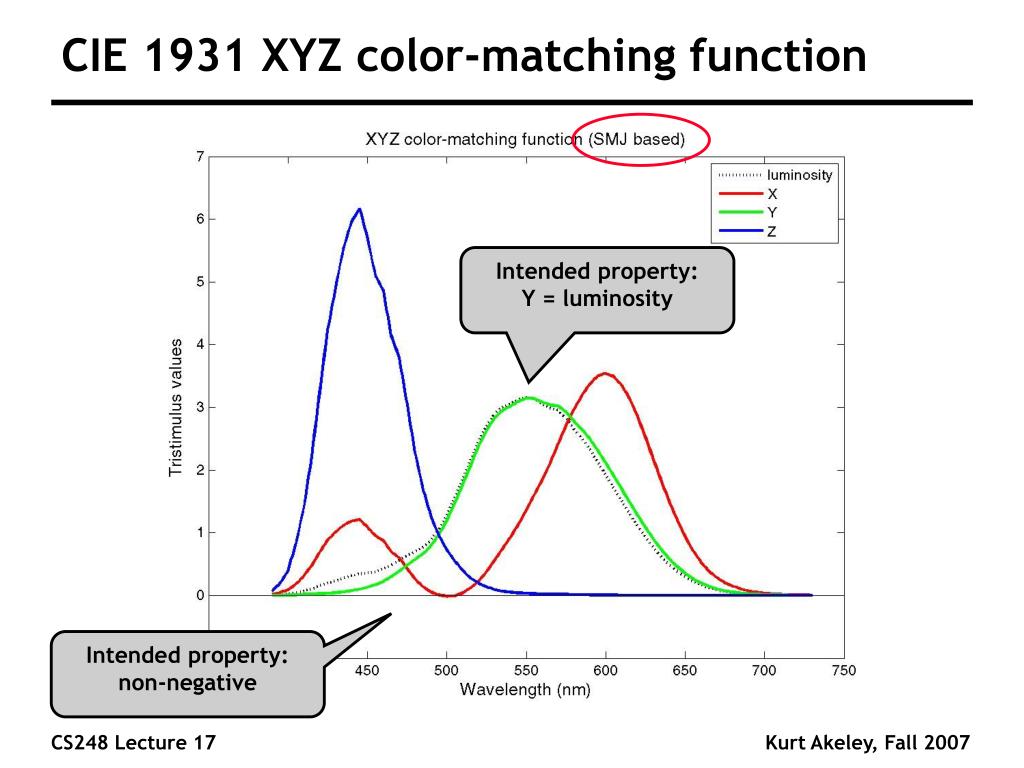

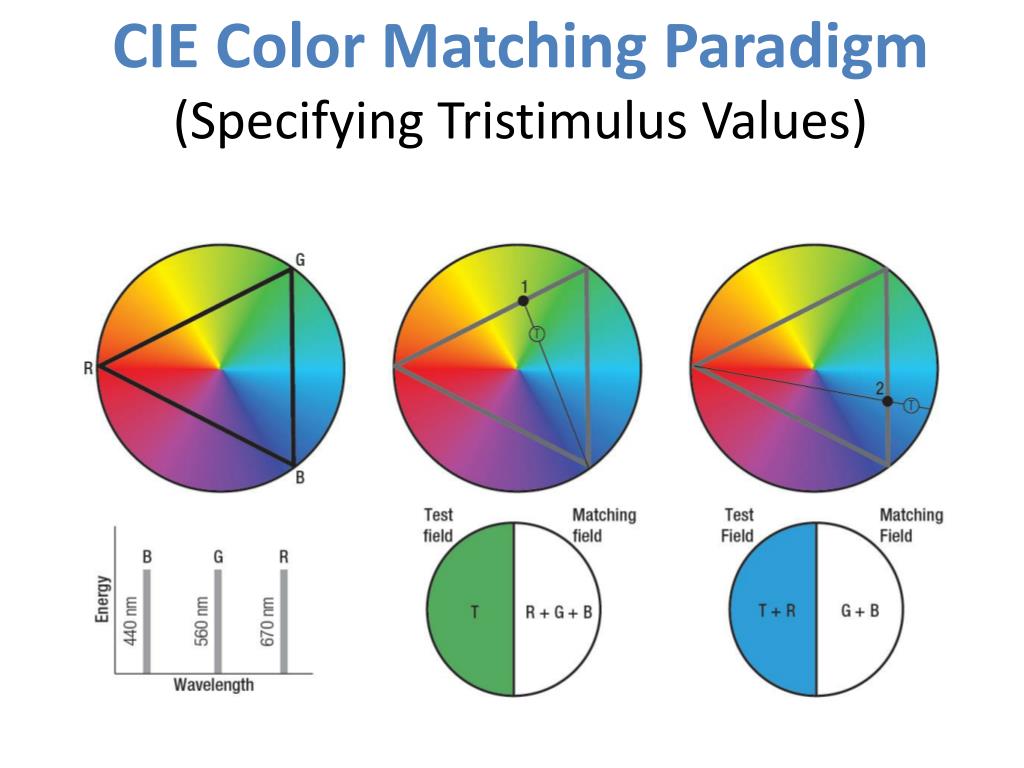

1931年，国际照明委员会（Commission Internationale de l’Éclairage, CIE）基于大量人眼颜色匹配实验的统计数据，定义了CIE 1931标准色度观察者（Standard Colorimetric Observer）的三个颜色匹配函数（Color Matching Functions, CMFs）：$\bar{x}(\lambda)$、$\bar{y}(\lambda)$和$\bar{z}(\lambda)$。
这三个函数并非直接等同于L、M、S视锥细胞的光谱敏感度，而是通过线性变换得到的数学等价物，其设计满足以下特殊约束：
- $\bar{y}(\lambda)$ 等同于明视觉光谱光视效率函数 $V(\lambda)$：即Y三刺激值直接对应人眼感知的亮度（Luminance）。$V(\lambda)$在555nm处达到峰值，反映了人眼对黄绿光最为敏感的生理事实。
- 所有函数值非负：这是通过从实验原始数据进行线性变换实现的，使得三刺激值XYZ恒为正值，便于工程计算。
- 等能白光的三刺激值相等：X = Y = Z，这为色度坐标系统提供了对称的参考基准。
三刺激值的计算#
对于任意光谱功率分布（Spectral Power Distribution, SPD）为$S(\lambda)$的光源，其CIE 1931三刺激值通过以下积分计算：
$$X = K \int_{380}^{780} S(\lambda) \cdot \bar{x}(\lambda) \, d\lambda$$$$Y = K \int_{380}^{780} S(\lambda) \cdot \bar{y}(\lambda) \, d\lambda$$$$Z = K \int_{380}^{780} S(\lambda) \cdot \bar{z}(\lambda) \, d\lambda$$其中$K$为归一化常数。Y值即为亮度（单位cd/m²，经适当归一化后）。CIE 1931色坐标（x, y）由三刺激值的比值定义：
$$x = \frac{X}{X+Y+Z}, \quad y = \frac{Y}{X+Y+Z}$$色坐标(x, y)描述了颜色的色调（Hue）和饱和度（Saturation），独立于亮度。任何光源的颜色都可以在CIE 1931色度图上用一个点来表示。
为什么颜色匹配函数是色度测量的基石#
上述积分表达了一个核心思想：要精确确定一个光源的颜色，仅知道其总光通量是不够的，必须知道光的能量在可见光谱中的分布如何与人眼的三类响应通道分别作用。
实现这一积分有两种工程路径：
光谱法（Spectral Method）：使用分光辐射度计直接测量$S(\lambda)$的完整光谱分布，再通过数值积分计算XYZ。这是精度最高的方法，但仪器体积大、成本高、速度慢，且难以实现空间分辨的面阵测量。
滤光片法（Filter Method）：设计三片光学滤光片，使每片滤光片与传感器的组合光谱响应分别近似$\bar{x}(\lambda)$、$\bar{y}(\lambda)$、$\bar{z}(\lambda)$。传感器通过这三片滤光片分别采集的信号，直接近似于XYZ三刺激值。这是成像色度计采用的方法，它以滤光片的光谱匹配精度换取了面阵测量的空间分辨能力和速度优势。

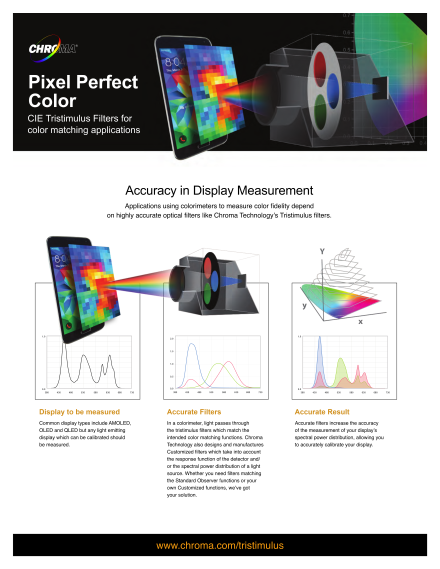

定制滤光片：从CIE曲线到物理光学元件#
光谱匹配的工程挑战#
将CIE颜色匹配函数从数学曲线转化为物理光学滤光片，是成像色度计硬件设计中技术难度最高的环节。
以$\bar{x}(\lambda)$函数为例，它在可见光谱中呈现双峰结构——在约445nm（蓝紫区）和约595nm（橙红区）各有一个峰值。这意味着对应的滤光片必须在这两个波段区间具有高透过率，而在其间的绿色波段区间具有低透过率。这种非单调的光谱透过率曲线，对滤光片的设计和制造提出了极高的要求。

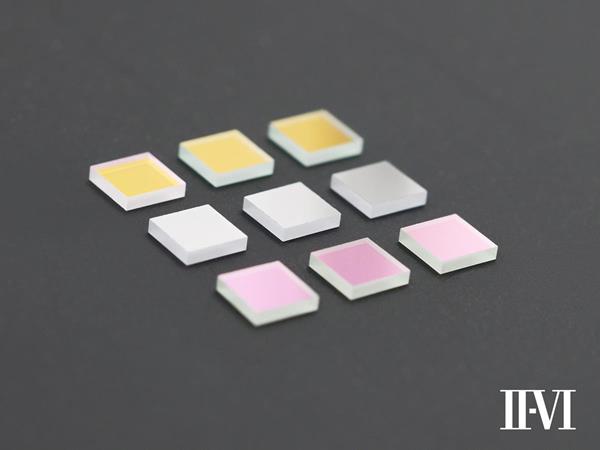

成像色度计中的定制滤光片通常采用**多层介质干涉薄膜（Multilayer Dielectric Interference Coating）**技术制造。通过在玻璃基底上交替镀制高折射率和低折射率的介质薄膜层（层数可达数十层），精确控制每一层的厚度和折射率，利用光的干涉效应实现对特定波长的选择性透过或反射。
卢瑟-艾夫斯条件（Luther-Ives Condition）#
从理论上讲，一台完美的色度计要求其三个测量通道的光谱响应度$S_1(\lambda)$、$S_2(\lambda)$、$S_3(\lambda)$（包含滤光片透过率、镜头透过率和传感器量子效率的乘积）必须是CIE颜色匹配函数$\bar{x}(\lambda)$、$\bar{y}(\lambda)$、$\bar{z}(\lambda)$的线性组合。这一条件被称为卢瑟-艾夫斯条件（Luther-Ives Condition）：
$$\begin{bmatrix} \bar{x}(\lambda) \\ \bar{y}(\lambda) \\ \bar{z}(\lambda) \end{bmatrix} = \mathbf{M} \cdot \begin{bmatrix} S_1(\lambda) \\ S_2(\lambda) \\ S_3(\lambda) \end{bmatrix}$$其中$\mathbf{M}$是一个非奇异的3×3常数矩阵。
如果卢瑟-艾夫斯条件被严格满足，则对于任意光谱分布的光源，仪器的三个通道信号都可以通过矩阵$\mathbf{M}$精确变换为CIE三刺激值XYZ。换言之，一个3×3的线性矩阵就足以实现完美的色度校正。
然而，在工程实践中，由于滤光片制造公差、硅传感器在近红外波段（>700nm）的残余响应、镜头色散、以及$\bar{x}(\lambda)$函数复杂的双峰结构等因素，完美满足卢瑟-艾夫斯条件在物理上是不可能的。实际的光谱响应与CIE曲线之间总是存在偏差——这种偏差的大小直接决定了仪器的色度测量精度上限。
高端滤光片的设计策略#
为最大限度地逼近CIE曲线，高端成像色度计的滤光片设计通常采用以下策略：
单色传感器 + 滤光片轮架构。 使用全光谱响应的高灵敏度单色（Monochrome）传感器，前端配备旋转滤光片轮。每片滤光片专门负责一个CIE通道。这种架构避免了Bayer阵列中RGB染料滤光片的光谱串扰问题，每个像素直接输出单通道的真实测量值。
近红外截止（NIR Blocking）。 硅基传感器在700nm以上的近红外波段仍具有显著的量子效率，而CIE颜色匹配函数在此波段已接近零。如果不对近红外进行有效抑制，传感器接收的红外辐射将作为"虚假信号"污染色度测量结果。高端滤光片通常集成近红外截止功能，将700nm以上的透过率压制到极低水平。
多片组合优化。 对于$\bar{x}(\lambda)$的双峰结构，部分系统采用四片滤光片的方案——将$\bar{x}(\lambda)$拆分为短波和长波两个子通道分别测量，再通过软件合成。这虽然增加了采集时间，但显著降低了滤光片的设计难度并提高了匹配精度。
f1’误差：衡量光谱匹配质量的核心指标#
f1’的定义与计算#
光谱失配误差$f_1'$是量化仪器光谱响应与CIE标准函数偏差程度的国际标准指标，其定义源自CIE Publication 69和IEC相关标准。$f_1'$的计算方法如下：
首先，将仪器的实际相对光谱响应度$s_{rel}(\lambda)$与目标CIE函数（以Y通道对应的$V(\lambda)$为例）进行最佳线性拟合，得到归一化后的$s^*_{rel}(\lambda)$。然后计算：
$$f_1' = \frac{\int_{380}^{780} |s^*_{rel}(\lambda) - V(\lambda)| \, d\lambda}{\int_{380}^{780} V(\lambda) \, d\lambda} \times 100\%$$$f_1'$值越小，表示光谱匹配越精确。
f1’值的工程含义#
$f_1'$值直接影响仪器的色度测量精度，尤其是在测量窄带光源时影响最为显著：
宽带光源（如白炽灯、D65模拟灯）： 由于光谱能量分布平滑且连续，滤光片在某些波长处的正偏差和负偏差倾向于在积分过程中相互抵消。因此，即使$f_1'$值不够理想，在宽带光源下的色度误差也可能较小。
窄带光源（如单色LED、OLED的RGB子像素、激光）： 光谱能量集中在狭窄的波段内，滤光片在该特定波段处的匹配偏差将被完全"暴露"，无法通过积分抵消。因此，$f_1'$值对窄带光源测量精度的影响是决定性的。在OLED和LED显示检测场景中，$f_1'$的要求尤为严格。
不同等级仪器的f1’水平#
根据CIE和相关标准，光度计按$f_1'$值可分为不同精度等级：
| 仪器等级 | f1’典型范围 | 代表性应用 |
|---|---|---|
| 高精度成像色度计 | < 1.5% | 显示面板产线检测、实验室精密测量 |
| 通用级成像色度计 | 1.5% - 3% | 一般工业光学检测 |
| 标定后的RGB工业相机 | 5% - 15% | 在线Pass/Fail判定、低精度色度筛选 |
需要注意的是，$f_1'$仅描述了单个通道（通常是Y通道）的光谱匹配质量。完整的色度测量精度还取决于X和Z通道的匹配质量，以及各通道之间的串扰程度。
三滤色片型 vs RGB型成像色度计：精度鸿沟的根源#
RGB型成像色度计的工作方式#
RGB型成像色度计使用配备Bayer彩色滤光阵列的工业相机（或消费级相机），其R、G、B三个通道的光谱响应由传感器上的染料滤光片决定。这些染料滤光片的设计目标是生成视觉上"自然"的彩色图像，而非精确模拟CIE颜色匹配函数。
RGB型系统通过数学校准（Color Calibration/Characterization）将设备相关的RGB值转换为CIE XYZ值。校准的核心是建立一个RGB到XYZ的数学映射模型——从简单的3×3线性矩阵到高阶多项式回归或根多项式回归模型。
精度差异的物理根源#
三滤色片型与RGB型成像色度计之间的精度差异，并非仅仅是"校准算法好坏"的问题，而是源于一个根本的物理事实：RGB染料滤光片的光谱响应形状与CIE曲线之间的偏差过大，以至于超出了线性变换可以纠正的范围。
具体而言：
光谱重叠（Spectral Overlap）。 Bayer阵列中的R、G、B滤光片之间存在严重的光谱重叠——例如，绿色滤光片在红光和蓝光波段仍有显著的透过率。这种串扰意味着单个通道的信号中混入了其他颜色的信息，降低了颜色区分的信噪比。
光谱形状失配。 RGB滤光片的光谱透过率曲线形状（通常为近似高斯分布的单峰结构）与CIE曲线的形状存在系统性差异。特别是$\bar{x}(\lambda)$的双峰结构，在RGB系统中没有对应的通道可以直接匹配。
同色异谱（Metamerism）问题。 这是RGB型系统最致命的局限。两个光源若在人眼看来颜色相同（即具有相同的XYZ三刺激值），但光谱功率分布不同，则称它们互为同色异谱对（Metameric Pair）。对于满足卢瑟-艾夫斯条件的仪器，同色异谱对的测量结果也相同（因为XYZ相同）。但对于RGB型系统，由于其通道响应与CIE曲线不匹配，同一对同色异谱光源可能产生不同的RGB读数，导致色度计算结果出现偏差。校准算法只能针对训练集中已知的光谱类型优化映射关系，面对训练集之外的光谱分布时，同色异谱误差不可预测。
量化对比#
在实际测量中，两种系统在典型显示测量场景下的精度差异通常体现在以下指标上：
| 精度指标 | 三滤色片型成像色度计 | 标定后的RGB型系统 |
|---|---|---|
| Y通道 f1' | < 1.5% | 5% - 15% |
| 宽带白光色差 Δu’v' | < 0.002 | 0.003 - 0.010 |
| 窄带LED色差 Δu’v' | < 0.005 | 0.010 - 0.030（强烈依赖于校准条件） |
| 同色异谱抗扰性 | 高（硬件层面抑制） | 低（软件校准无法根治） |
RGB型系统通过先进的校准算法（如根多项式回归）可以在特定条件下显著缩小与三滤色片型系统的精度差距，但这种精度是有条件的——它高度依赖于校准时使用的标准光源与实际测量对象的光谱相似度。一旦被测光源的光谱特征偏离了校准条件，精度将迅速退化。
超越三通道：四色矩阵与光谱失配修正#
针对特定光源的四色矩阵法#
即使是高端三滤色片型成像色度计，在测量特定类型的窄带光源（如某一型号OLED面板的RGB子像素）时，$f_1'$引起的残余误差仍可能不满足严苛的产线精度要求。
**四色矩阵法（Four-Color Matrix Method）**提供了一种针对性的解决方案。具体流程如下：让被测显示器分别显示红、绿、蓝、白四个纯色画面，成像色度计拍摄这四个画面并提取通道信号值，同时使用高精度分光辐射度计（如Konica Minolta CS-2000）测量同一区域的参考XYZ值。然后计算一个专用于该型号显示器的3×3校正矩阵，使成像色度计的输出与分光辐射度计的参考值精确对齐。
这种方法的本质是：放弃追求对所有光源的通用精度，转而针对特定光谱类型的被测对象，通过"已知光谱+参考值"的组合来消除该特定光谱下的$f_1'$影响。在显示面板产线中，同一型号面板的光谱特征高度一致，因此四色矩阵法可以将仪器间一致性误差压缩到极低水平。
光谱失配修正因子#
对于已知光谱分布的被测光源，还可以通过计算**光谱失配修正因子（Spectral Mismatch Correction Factor, SMCF）**来修正$f_1'$引起的系统误差。该方法需要预先知道被测光源的光谱分布和仪器各通道的实际光谱响应，通过数值计算得出修正系数，在测量后对结果进行补偿。
结语：硬件精度是算法精度的上限#
在成像色度计的整体精度链中，三刺激值滤光片的光谱匹配质量处于最基础、最关键的位置。后续的校准算法——无论是线性矩阵、多项式回归还是四色矩阵——本质上都是在滤光片硬件提供的精度基础之上进行"精修"和"补偿"。
一个$f_1'$值为1%的滤光片系统和一个$f_1'$值为10%的滤光片系统，即使使用完全相同的校准算法，其最终色度精度也会有数量级的差异——因为算法只能修正已知条件下的系统偏差，无法补偿硬件固有的信息损失（尤其是同色异谱造成的不可预测误差）。
理解这一"硬件精度是算法精度的上限"的基本原理，对于在工程实践中正确选择成像色度计、合理设定精度预期、以及设计有效的校准方案，具有指导意义。
常见问题#
Q1: f1’值为什么在测量OLED和LED时特别重要？#
因为OLED和LED是窄带光源，光谱能量集中在狭窄的波段内。滤光片在该特定波段处的匹配偏差将被完全"暴露"，无法通过宽光谱积分中的正负偏差抵消效应来弥补。因此，f1’值对窄带光源测量精度的影响是决定性的。在OLED和LED显示检测中，建议选择f1’ < 1.5%的高精度滤光片系统。
Q2: 什么是四色矩阵法？它与出厂校准有什么区别？#
四色矩阵法是一种针对特定显示类型的用户级校正方法。让被测显示器分别显示红、绿、蓝、白四个纯色画面，同时用成像色度计和高精度分光辐射度计分别测量，然后计算一个专用于该型号显示器的3×3校正矩阵。与出厂A光源校准的"通用基准"不同，四色矩阵法放弃了通用精度，转而针对特定光谱类型实现极高的测量一致性，特别适用于产线上同一型号面板的批量检测。
Q3: 标定后的RGB工业相机能否替代三滤色片型成像色度计？#
在部分场景下可以，但存在本质局限。RGB相机通过数学校准将RGB值映射到CIE XYZ，在校准条件匹配时可以达到可接受的精度。但由于RGB滤光片不满足卢瑟-艾夫斯条件，面对校准训练集之外的光谱分布时，同色异谱误差不可预测。对于要求Δu’v’ < 0.005的高精度色度测量，或需要对多种不同光谱类型光源进行测量的场景，三滤色片型成像色度计仍是不可替代的选择。
