成像色度计与点式亮度计：显示计量学的标准定义

#

引言：从单点到全场的计量范式迁移

#

在显示技术的快速迭代下——从LCD到OLED，从传统仪表板到智能座舱——对光学计量的需求已发生根本性转变。过去，一台点式亮度计（Spot Luminance Meter）足以完成屏幕亮度的抽样检测；而今天，当一块显示面板上包含数百万个独立发光像素，每一个像素都可能成为亮度或色度均匀性缺陷（Mura）的潜在源头时，逐点测量的策略在物理上已不再可行。

这一转变催生了成像色度计（Imaging Colorimeter）作为显示计量核心工具的地位。本文将从测量原理、技术架构和应用场景三个维度，系统阐述成像色度计与点式亮度计的本质差异，并分析为什么在现代显示质量控制中，二维空间分辨的光学测量已成为不可替代的标准。

点式测量的原理与固有局限

#

基本工作原理

#

点式亮度计的核心是一个单光电探测器（Single Photodetector），通常为硅光电二极管（Silicon Photodiode）。测量时，仪器通过光学系统将被测表面上一个特定区域（测量光斑）内的光汇聚到探测器上，探测器输出一个与入射光通量成正比的电信号。该电信号经过放大和模数转换后，结合仪器的校准系数，输出该测量点的亮度值（单位：cd/m²）或色度坐标值。

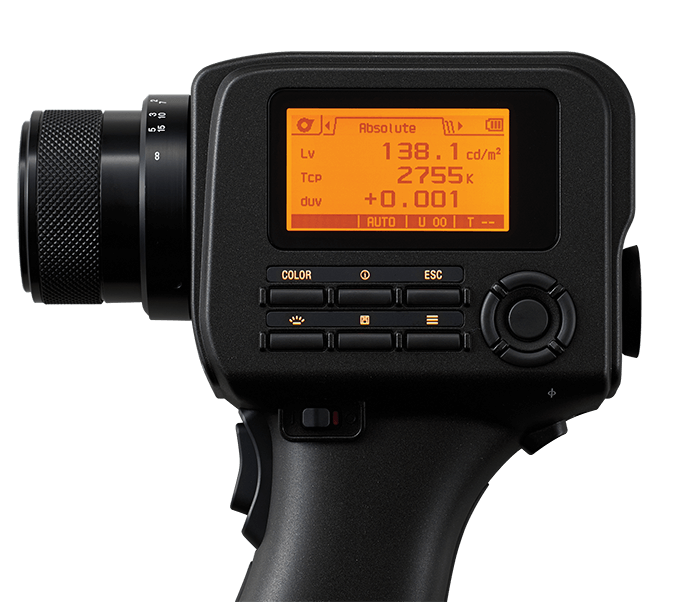

点式亮度计的测量光斑尺寸由仪器的光学放大倍率和测量距离共同决定，通常在直径数毫米到数十毫米的范围内。高端点式色度计（如Konica Minolta CS-150/CS-160系列）可通过更换物镜实现不同尺寸的测量光斑，但无论如何调整，每次测量获取的始终是单个空间点的光度/色度数据。

为什么点式测量已不足够

#

点式测量在以下场景中面临根本性挑战：

空间均匀性评估的效率瓶颈。 现代显示面板的均匀性检测需要评估整个有效区域内亮度和色度的空间分布。以一块15.6英寸的车载显示屏为例，若以2mm间距进行均匀性扫描，需要测量约25,000个点。即使每个点的测量时间仅需1秒，完成一块面板也需要近7小时——这在产线节拍时间（Takt Time）通常以秒计的生产环境中是完全不可接受的。

局部缺陷的漏检风险。 点式测量本质上是空间采样，其采样密度远低于人眼的分辨能力。一个直径0.5mm的亮点缺陷（Bright Spot）或一条宽度仅数十微米的线缺陷（Line Defect），极有可能落在测量光斑之间的"盲区"。这意味着，即便所有测量点的数据均符合规格，面板仍可能存在用户可感知的视觉缺陷。

空间关联信息的缺失。 许多显示质量指标——如Mura（亮度不均匀性的空间模式）、像素级亮度偏差（Pixel-Level Luminance Deviation）、以及视角依赖的颜色偏移（Color Shift）——本质上是二维空间分布的特征。点式测量无法提供相邻区域之间的空间关联信息，因此无法计算这些关键的质量指标。

成像色度计的技术架构

#

面阵传感器：从点到面的跨越

#

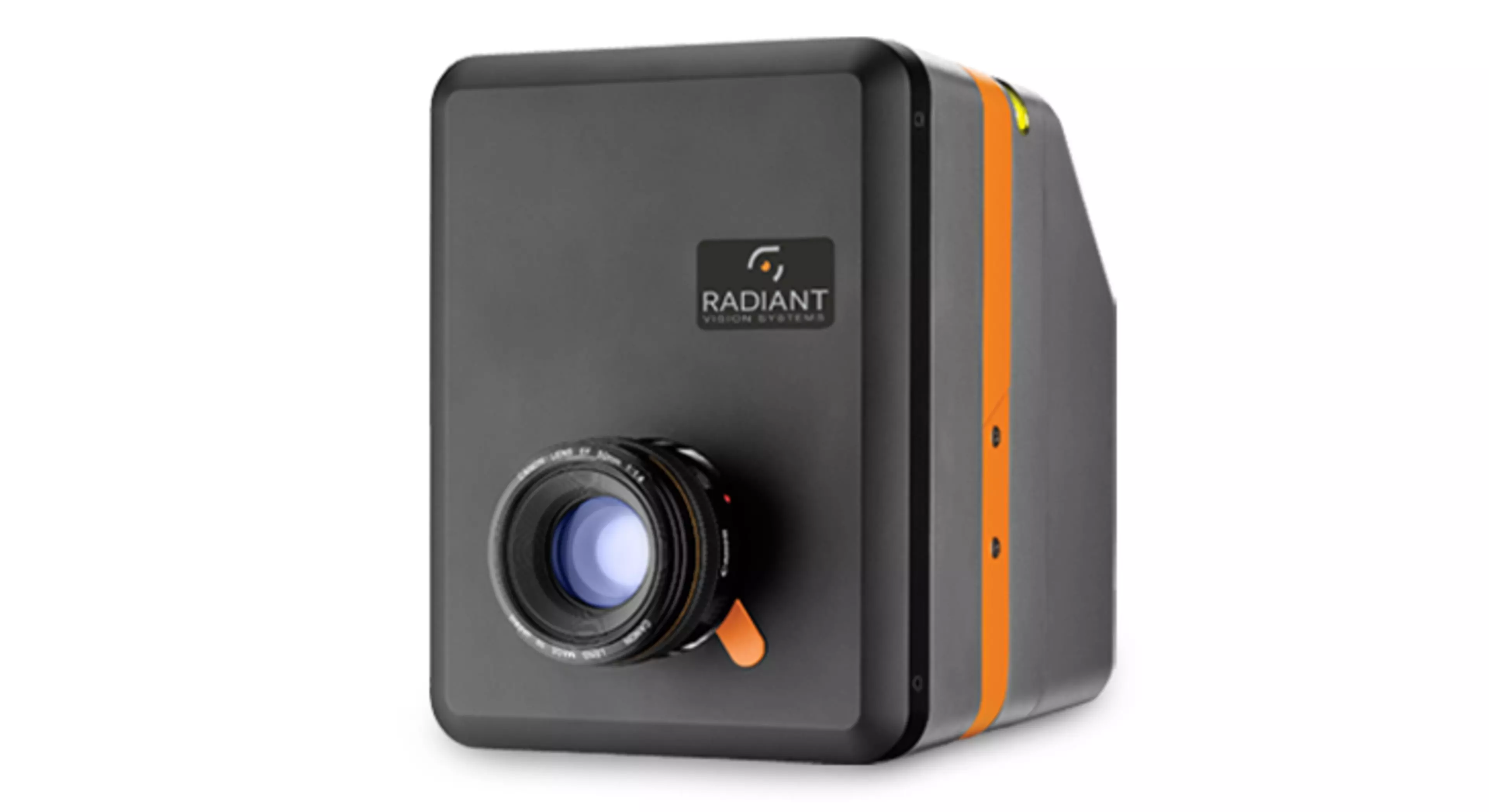

成像色度计的核心器件是面阵图像传感器（Area Image Sensor），通常为科学级CCD（Charge-Coupled Device）或高性能CMOS传感器。与点式仪器的单探测器不同，面阵传感器包含数百万到数千万个独立的光敏单元（Photosite/Pixel），每个像素都是一个独立的光电探测器。

当成像色度计对准一块显示面板时，镜头将面板的二维亮度/色度分布成像到传感器平面上。传感器上的每一个像素独立记录其对应的面板区域的入射光信号。因此，一次曝光即可同时获取数百万个空间采样点的光度数据——这是成像测量与点式测量最根本的区别。

以一台配备2000万像素传感器的成像色度计为例，它在单次拍摄中获取的空间采样点数量，相当于一台点式亮度计连续测量数年的数据量。

光学系统与空间分辨率

#

成像色度计的光学系统通常采用高品质工业镜头或定制的测量镜头。镜头的选择直接影响两个关键计量参数：

空间分辨率（Spatial Resolution）。 指系统能够分辨的最小空间细节尺寸，通常以调制传递函数（Modulation Transfer Function, MTF）来定量描述。高空间分辨率意味着系统能够准确测量相邻的、尺寸极小的显示元素（如单个像素或Sub-pixel），而不会因光学模糊导致相邻元素的信号互相"串扰"。在Mini-LED和Micro-LED检测中，空间分辨率是决定测量有效性的首要参数。

测量视场（Field of View, FOV）。 指系统单次拍摄能够覆盖的被测面板面积。视场大小由镜头焦距和工作距离共同决定。在产线应用中，通常需要在视场覆盖整个面板的同时，保持足够的空间分辨率——这两个需求之间存在固有的矛盾，需要通过传感器像素数、镜头设计和测量距离的综合优化来平衡。

三滤色片架构：计量级色度测量的硬件基础

#

在高精度成像色度计中，色度测量通常采用滤光片轮（Filter Wheel）+ 单色传感器的架构，而非消费级相机中常见的Bayer彩色滤光阵列。

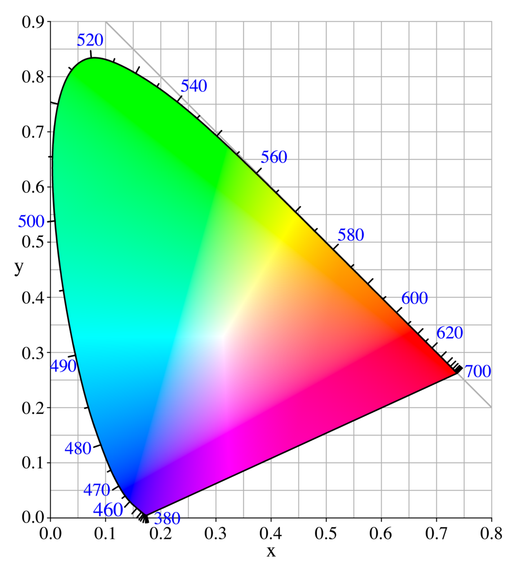

其工作流程如下：系统在滤光片轮上安装三片（或更多片）经过精密设计和加工的光学干涉滤光片，每片滤光片的光谱透过率曲线被特别设计，使其与传感器量子效率的乘积尽可能接近CIE 1931标准观察者的三刺激值匹配函数 $\bar{x}(\lambda)$、$\bar{y}(\lambda)$、$\bar{z}(\lambda)$。测量时，滤光片轮依次将三片滤光片旋转到光路中，传感器分别采集三幅图像——X通道图像、Y通道图像和Z通道图像。

这种架构的核心优势在于：每个像素都直接测量了X、Y、Z三个通道的光能量，无需进行去马赛克（Demosaicing）插值，避免了插值算法引入的伪色和空间模糊。更重要的是，定制干涉滤光片的光谱匹配精度远高于Bayer阵列中的RGB染料滤光片，从而在硬件层面实现了对人眼视觉响应的高保真模拟。

两种技术的系统性对比

#

测量维度与数据密度

#

点式亮度计每次测量输出一组标量数据（一个亮度值和/或一组色坐标值）。即使通过XY平移台进行光栅扫描，其数据密度也受限于机械定位精度和扫描时间。

成像色度计每次测量输出一幅二维图像——更准确地说，是一组空间分辨的亮度/色度映射图（Luminance/Chromaticity Map）。每个像素位置都对应被测表面上一个空间点的完整光度和色度信息。数据密度由传感器像素数直接决定，可轻松达到数百万到数千万个测量点。

测量速度

#

点式测量的速度瓶颈在于机械移动和逐点积分。即使使用高速点式色度计，完成一个包含数千个测量点的均匀性扫描也需要数分钟到数十分钟。

成像色度计的测量速度取决于传感器的曝光时间和滤光片轮的切换速度。对于中等亮度的显示面板（数百cd/m²），三个通道的总采集时间通常在数秒以内。考虑到图像处理和数据计算的时间，完整的测量周期通常可控制在10秒以内。这使得成像色度计能够适应产线级的检测节拍。

精度特征的差异

#

需要指出的是，在单点绝对精度方面，高端点式分光辐射度计（Spectroradiometer）仍然具有优势。分光辐射度计通过衍射光栅或干涉仪对入射光进行全光谱分解，直接测量光谱功率分布（Spectral Power Distribution, SPD），再通过与CIE标准观察者函数的积分计算三刺激值。这种方法从原理上消除了滤光片型仪器固有的光谱失配误差（f1’ Error），因此在面对窄带光源（如OLED、LED）时具有更高的色度精度。

然而，成像色度计的优势不在于单点的绝对精度，而在于空间一致性（Spatial Consistency）和相对精度（Relative Accuracy）。在同一幅图像中，所有像素共享完全相同的光学路径、滤光片特性和校准参数，这意味着像素间的相对测量误差远小于绝对误差。对于均匀性评估和缺陷检测而言，相对精度往往比绝对精度更为关键。

定量对比总结

#

典型应用场景分析

#

场景一：显示面板产线终检

#

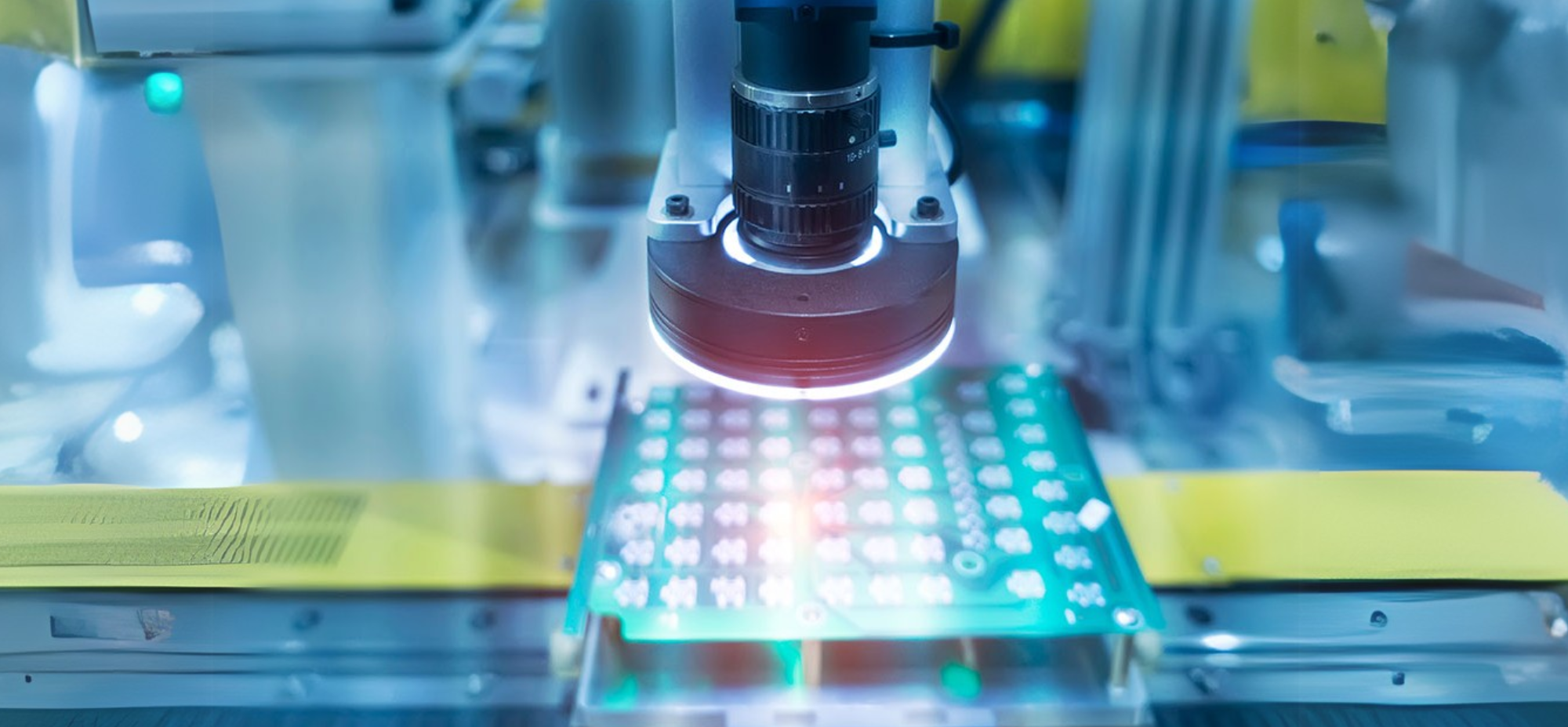

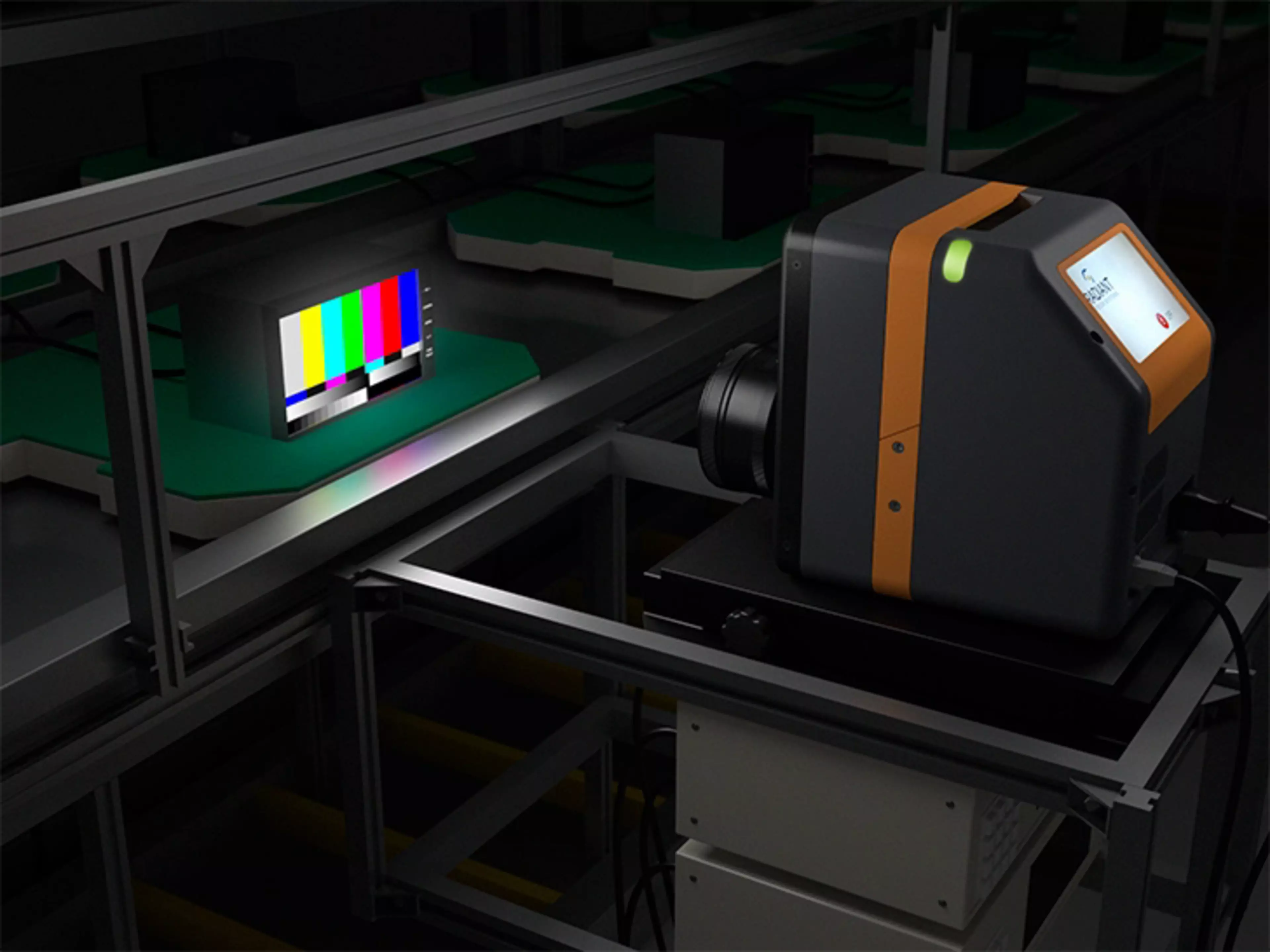

在显示面板生产线的终检工位（Final Inspection），成像色度计已成为标准配置。系统通常安装在暗箱内，面板通过传送带送入测量工位。成像色度计在数秒内完成全场亮度和色度数据的采集，软件算法随后执行以下分析：

• 亮度均匀性（Luminance Uniformity）：计算全场亮度的统计分布，评估最大/最小亮度比、标准差等指标。
• 色度均匀性（Chromaticity Uniformity）：评估全场色坐标的分散程度，通常以CIE 1976 u’v’ 色差（Δu’v’）量化。
• Mura缺陷检测：通过空间滤波算法提取低频亮度不均匀模式，识别人眼可感知的"云斑"缺陷。
• 像素级缺陷检测：在高分辨率模式下，识别亮点（Bright Pixel）、暗点（Dead Pixel）和线缺陷（Line Defect）。

点式亮度计在这一场景中仅适合作为抽检工具——例如，在成像色度计检出疑似不良品后，使用高精度点式分光辐射度计对特定位置进行复检确认。

场景二：汽车智能座舱光学一致性验证

#

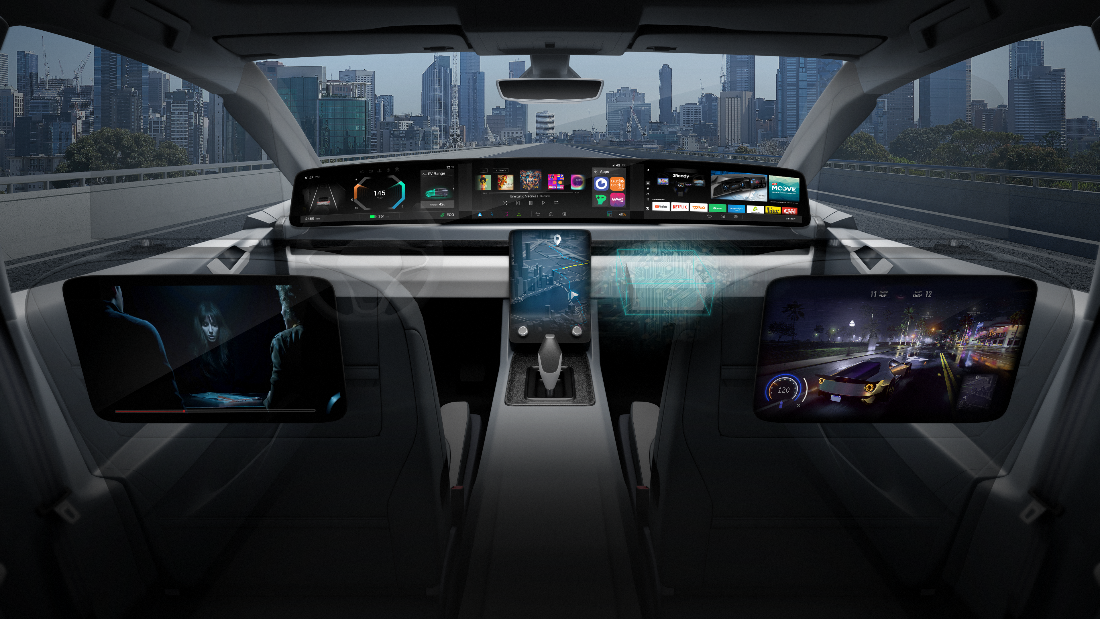

汽车仪表板和中控区域通常集成多块显示屏、指示灯和环境照明。用户的视觉体验要求这些光学元素在亮度和色度上保持高度一致。

成像色度计可在单次或少数几次拍摄中覆盖整个座舱区域，同时获取所有显示屏和指示灯的亮度/色度数据，从而直接评估不同元素之间的视觉匹配程度。若使用点式仪器，则需要对每个元素逐一测量，不仅耗时且难以保证所有测量在同一环境条件下完成。

场景三：LED/Mini-LED背光模组检测

#

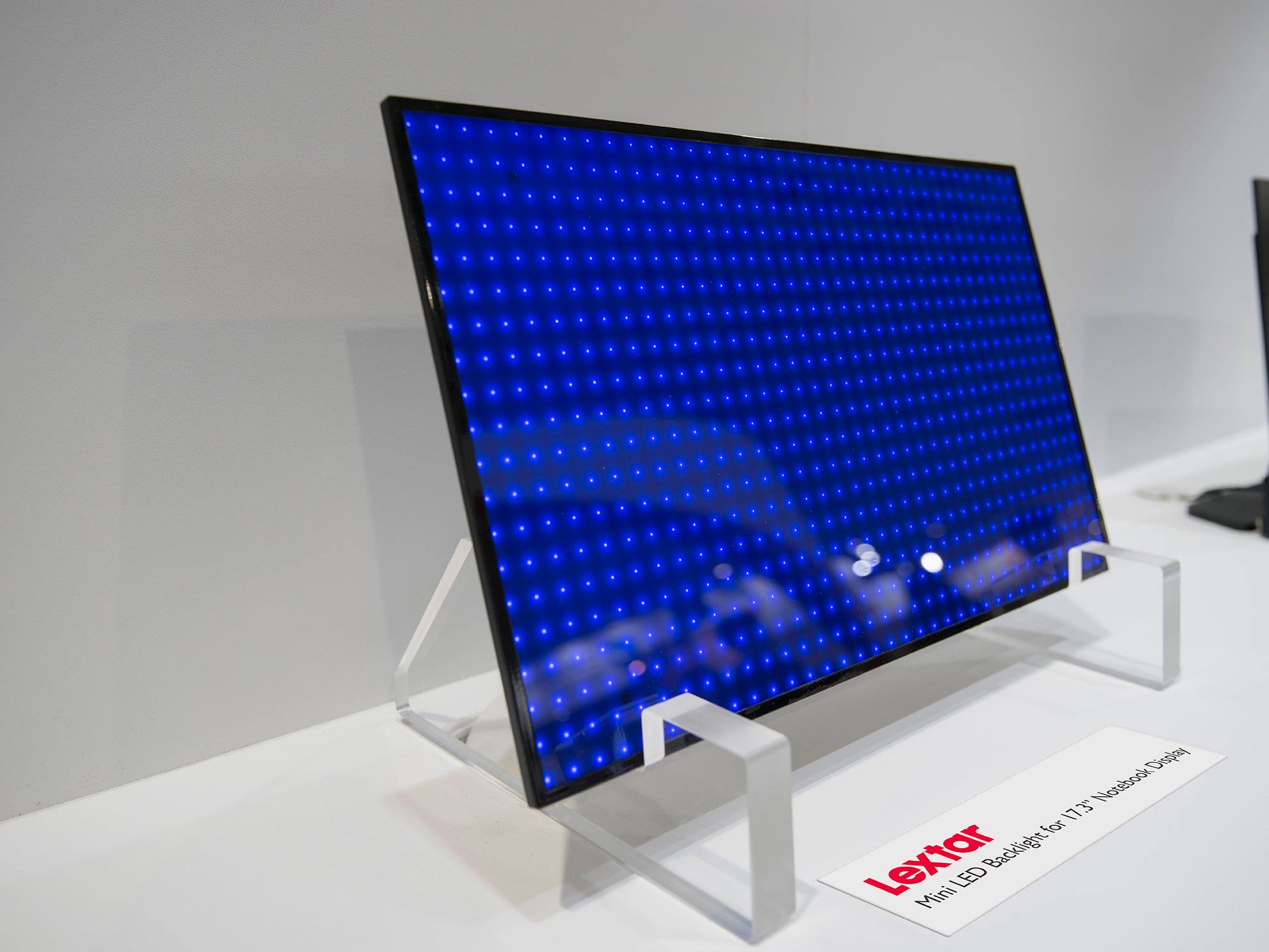

LED和Mini-LED背光模组包含成百上千个独立LED光源。每个LED的亮度和色温偏差都会影响背光均匀性，进而影响显示画质。

成像色度计能够在单次拍摄中同时分辨和测量每一颗LED的亮度和色坐标，为背光驱动补偿（Local Dimming Compensation）提供逐颗LED的校准数据。这一任务在物理上不可能由点式仪器以产线速度完成。

场景四：实验室级光源表征与标准溯源

#

在国家计量机构或光源制造商的实验室中，对标准光源进行绝对光谱辐射度溯源测量时，点式分光辐射度计仍然是不可替代的。其光谱分辨能力和绝对精度是成像色度计无法企及的。

在这一场景中，成像色度计通常作为被校准对象——使用分光辐射度计测量的标准值作为参考基准，对成像色度计进行绝对值校准（Absolute Calibration）和色度校正矩阵（Color Correction Matrix, CCM）的计算。

互补而非替代：构建完整的光学计量体系

#

需要强调的是，成像色度计与点式仪器并非简单的替代关系，而是现代光学计量体系中互相补充的两个层级。

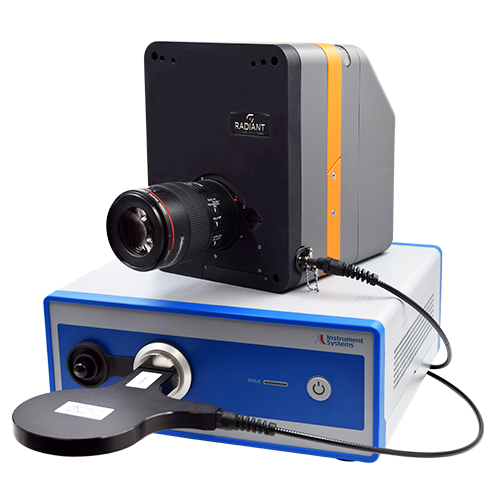

分光辐射度计提供光谱级的绝对精度和标准溯源能力，是计量链的锚点。点式色度计在不需要空间分辨的场景中提供快速、便携的单点测量。成像色度计则以其空间分辨能力和并行测量效率，填补了从"测量一个点"到"理解整个面"之间的巨大空白。

在设计显示产品的质量控制方案时，合理配置这三个层级的测量工具，使其在精度溯源、产线效率和缺陷覆盖率之间达到最优平衡，是光学计量工程师面临的核心课题。

结语

#

从单光电探测器到包含数千万个独立像素的面阵传感器，从一个测量点到数百万个空间采样，显示计量学正经历从"抽样检测"到"全场普查"的范式迁移。成像色度计以其不可替代的空间分辨能力和并行测量效率，已成为现代显示产业质量控制基础设施的核心组成部分。

理解成像色度计与点式仪器各自的技术边界与适用范围，并在实际工程中合理组合运用，是确保光学测量数据既准确又完整的前提条件。

常见问题

#

Q1: 成像色度计能否完全替代点式亮度计？

#

不能。两者是互补关系而非替代关系。点式分光辐射度计在单点绝对精度和光谱分辨能力上仍具有优势，是校准链的锚点；成像色度计的核心价值在于空间分辨能力和并行测量效率。在实际工程中，通常用分光辐射度计作为参考基准对成像色度计进行校准，再由成像色度计执行产线全检任务。

Q2: 成像色度计的传感器像素数越多越好吗？

#

并非如此。传感器像素数需要与光学分辨率匹配——如果镜头的MTF不足以支撑传感器的奈奎斯特频率，增加像素数只是在对"模糊"的光学图像进行更密集的采样，并不能恢复更多空间细节。同时，更高的像素数意味着更大的数据量、更长的读出时间和更高的成本。选型时应从被测对象的像素密度和检测需求出发，选择"够用且匹配"的像素配置。

Q3: 为什么成像色度计使用滤光片轮而不是Bayer彩色滤光阵列？

#

因为Bayer阵列中的RGB染料滤光片是为生成"视觉自然"的彩色图像设计的，其光谱响应与CIE颜色匹配函数之间存在较大偏差，存在严重的光谱重叠和同色异谱问题。而定制的三刺激值干涉滤光片可以精确模拟CIE标准观察者函数，从硬件层面实现对人眼视觉响应的高保真匹配。此外，滤光片轮架构中每个像素直接输出单通道真实测量值，无需去马赛克插值，避免了伪色和空间模糊。
